研发生产项目冰蓄冷机房施工图纸平面图

  • 设计详细说明:有
  • 建筑类别:科研
  • 建筑设计面积:53.58万平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调
  • 冷热源:蓄冷(热)系统
  • 节点大样:制冷机组
  • 项目所在地:湖北
设计总述明:1、项目概要:该项目为 武汉市研发生产项目冰蓄冷机房施工图 ,总建筑设计面积:53.58万平米,由8栋生产用房和2栋食堂建筑等子项组成(标号为W1~W10),高度均不超过24米,为多层建筑。整个园区由市政道路(九峰三路)分为南、北两个地块,北区又由园区景观湖分为东、西两个区。南区包括W8、W9、W10三栋大楼及地下室(地下一层),北西区包括W1、W6、W7三栋大楼及地下室(地下两层),北东区包括W2、W3、W4、W5四栋大楼及地下室(地下两层)。南区和北东、北西区由地下通道和管廊联结。
设计范围:本专业设计范围为:
1、空调系统设计
2、通风系统设计
3、防排烟及通风、空调系统防火设计
因整个园区的空调冷热源由集中的冷冻机房和锅炉房供应,而锅炉房设在北区W3的地下室内。
设在W2一层及地下室的数据中心为独立的空调系统,其冷热源独立设置。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

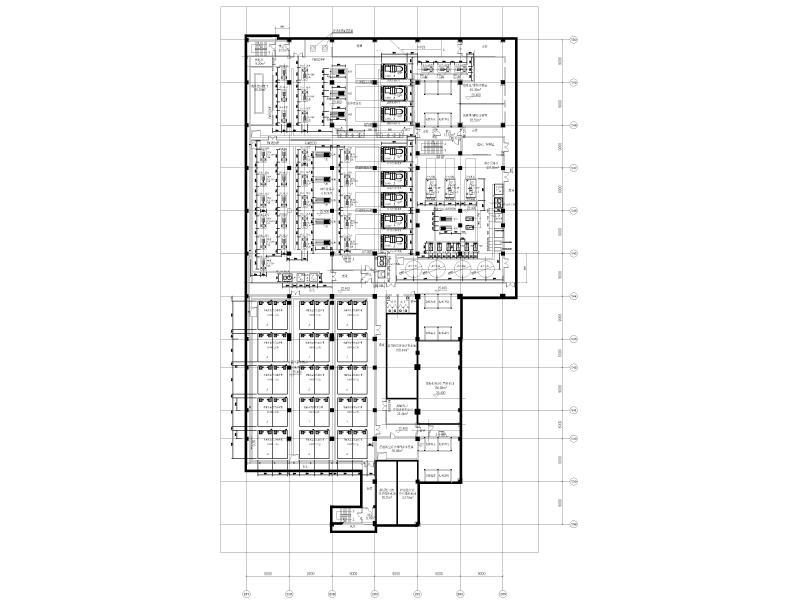

  • 冷冻机房管道(单线)布置平面图
    冷冻机房管道(单线)布置平面图

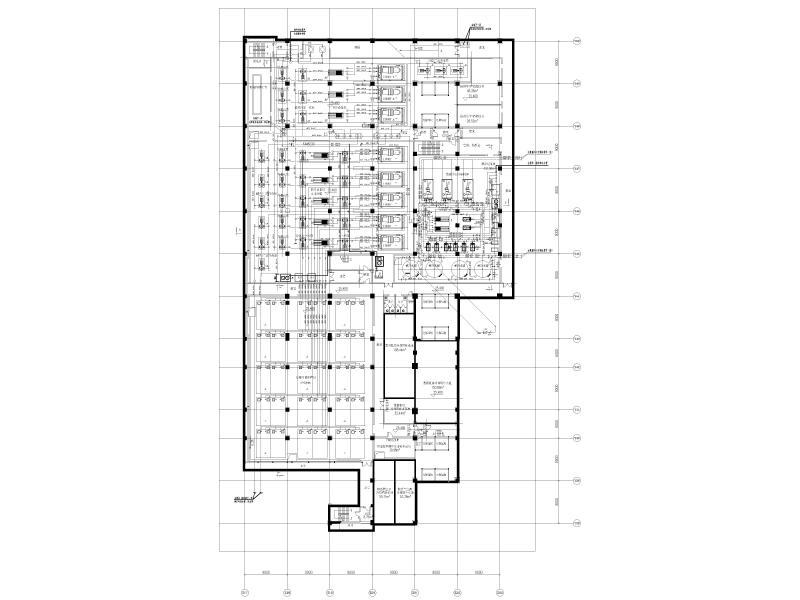

  • 冷冻机房设备布置平面图
    冷冻机房设备布置平面图

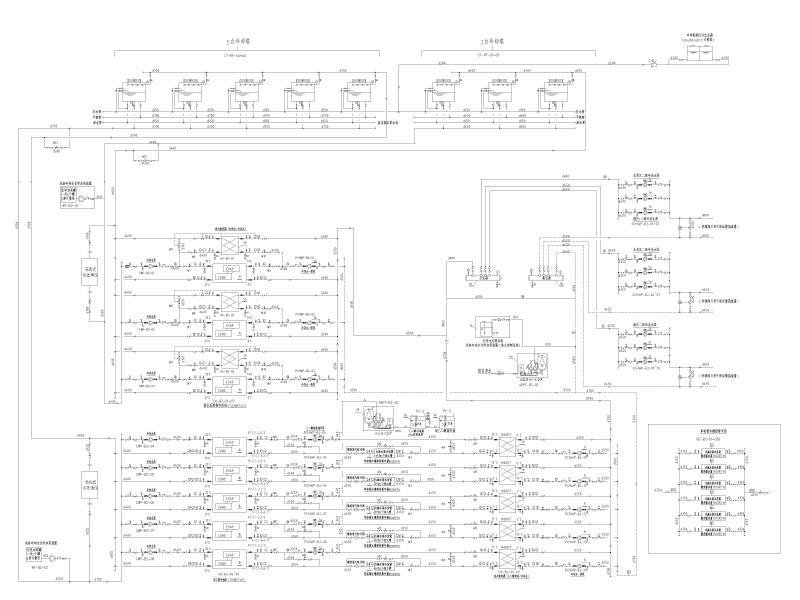

  • 园区冷冻机房空调水系统原理图
    园区冷冻机房空调水系统原理图
以上是部分截图,请下载附件后查看完整高清内容
