城市广场9层商业购物中心建筑施工图纸

  • 商业聚合形态:“面”式
  • 建筑类别:大型综合商场
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 项目所在地:上海
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:81230平方米
  • 占地面积:17040平方米
  • 地上层数:9层
  • 地下室建筑设计面积:13566平方米
  • 设计效果图:无

附件详情

一、 项目概要
工程名称:JC城市广场
建设单位:上海JC(集团)有限公司
建设地点:上海市南京X路1658号
工程项目:JC城市广场总体及二层平台
基地面积:17040m2
建筑总面积:81230 m2(地上),13566 m2(地下)
二、 设计依据:
1、上海市建设xxx员会关于JC城市广场项目初步设计的批复(五层),沪建建规(2001)第0507号。
2、 上海市静安区静安寺地区综合开发指挥部:静开指(2002)5号,关于开展JC城市广场施工图设计的函。
3、 上海市消防局关于JC城市广场变更消防设计的复函,沪公消(建函)243号。
4、 上海市城市规划管理局、上海市卫生局、上海市环保局、上海市交巡总队、上海市抗震办、上海市 园林绿化 局、上海市电力公司、市区供电公司、上海燃气市南公司、上水市南公司、上海市排水处等有关部门及专家的审查意见。
5、 国家及上海市颁布的有关规范和标准。
三、 设计标高:总体设计标高为绝对标高,标高尺寸以米为单位。本项目的室内设计标高±0.000相当于绝对标高3.600。室内外高差150mm。
四、 总体地面用料:
1、 混凝土路面1:
150~185厚C30混凝土随捣随光,内配Φ8@200双向双层筋,40厚C15混凝土,70厚碎石,素土分层夯实。
2、 混凝土路面2:
115~210厚C30混凝土随捣随光,内配Φ8@200双向双层筋,水泥基防水涂料,20厚1:2水泥砂浆

2

3

4

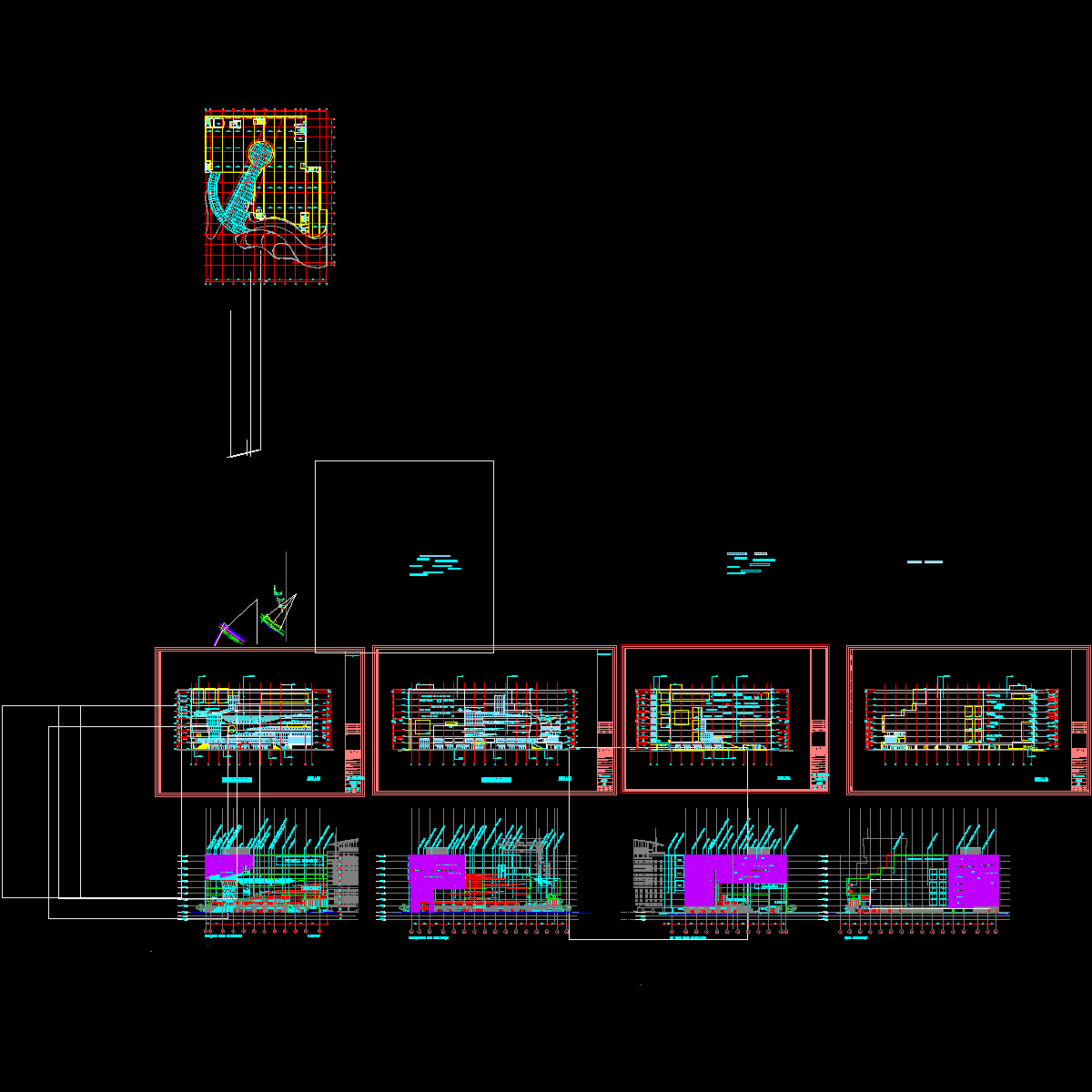

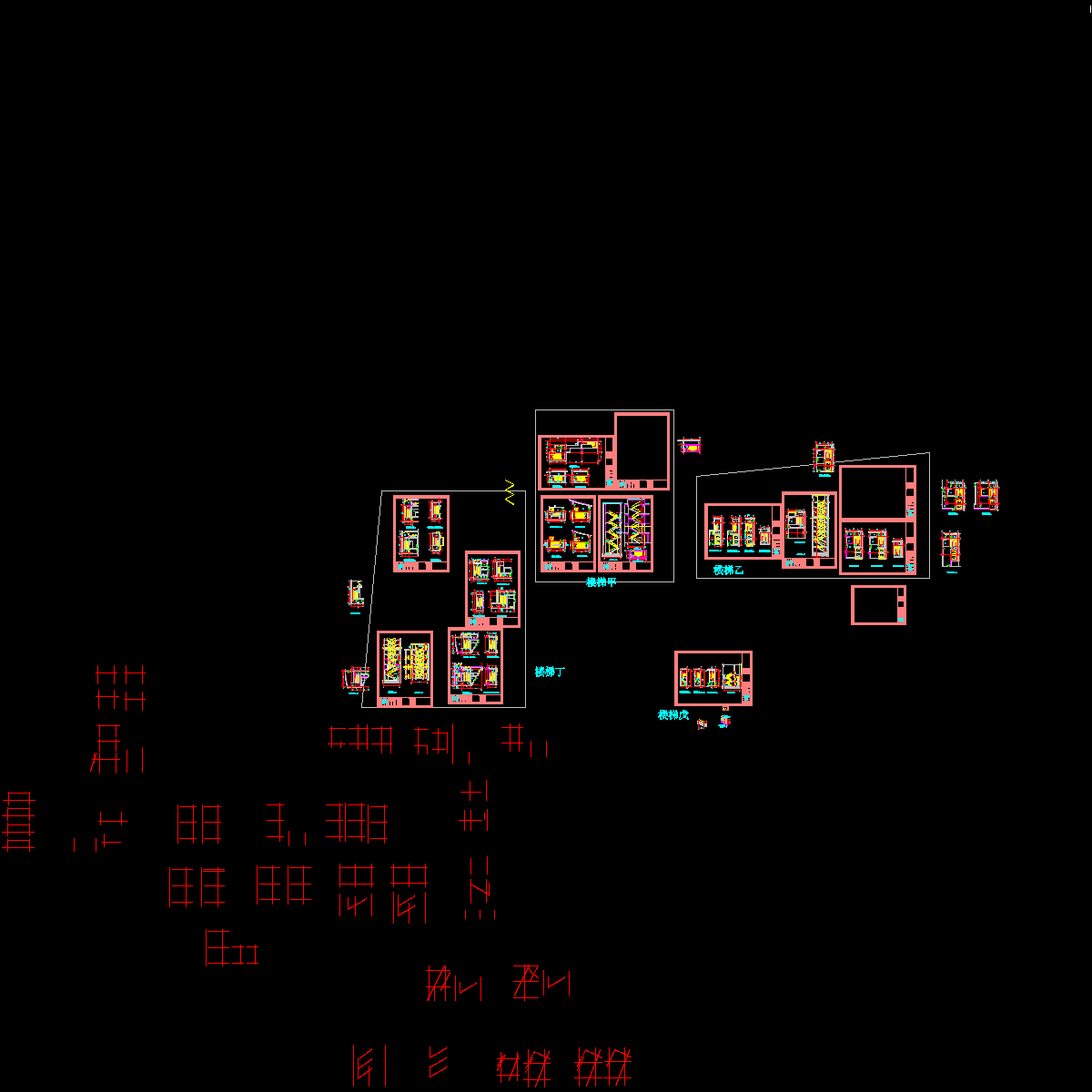

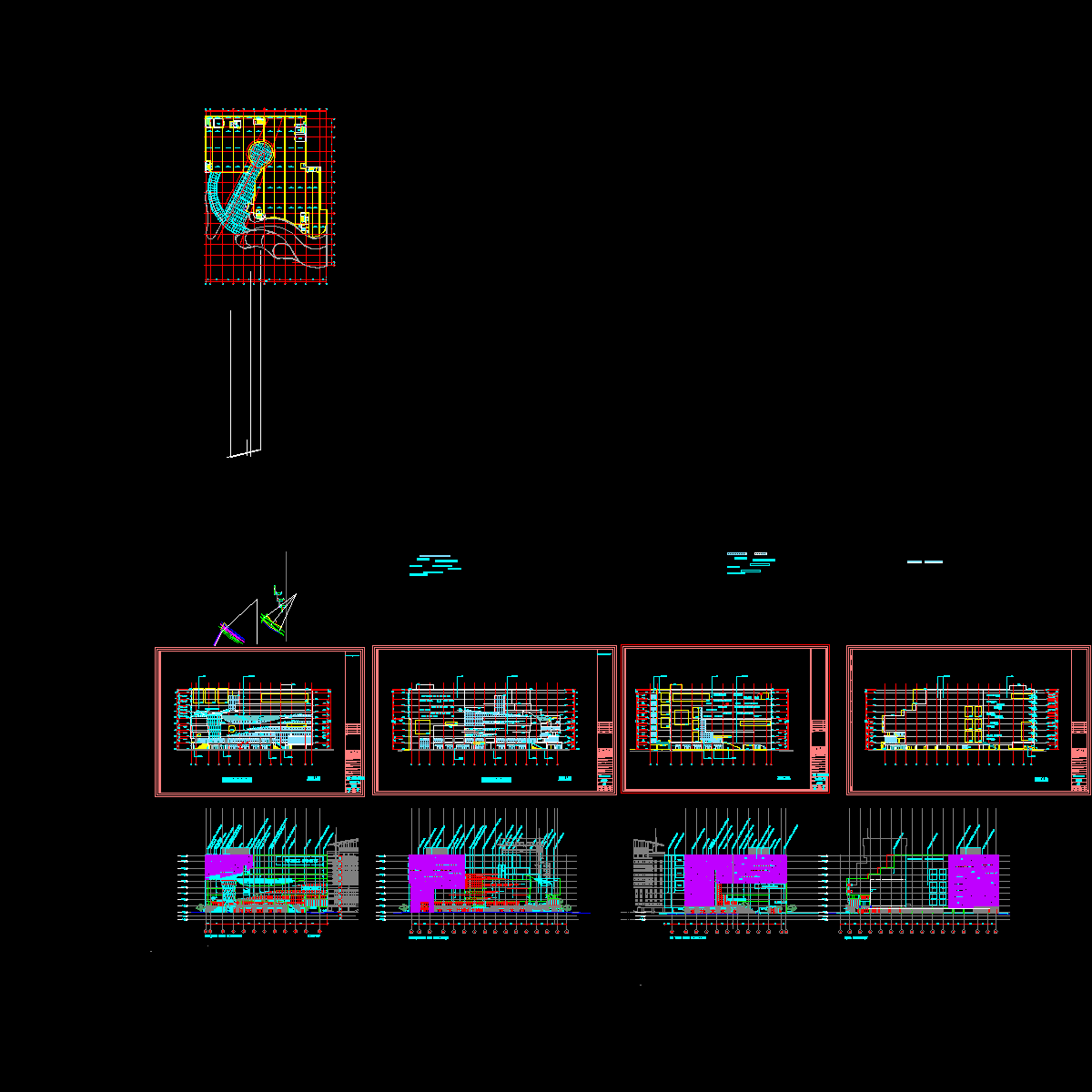

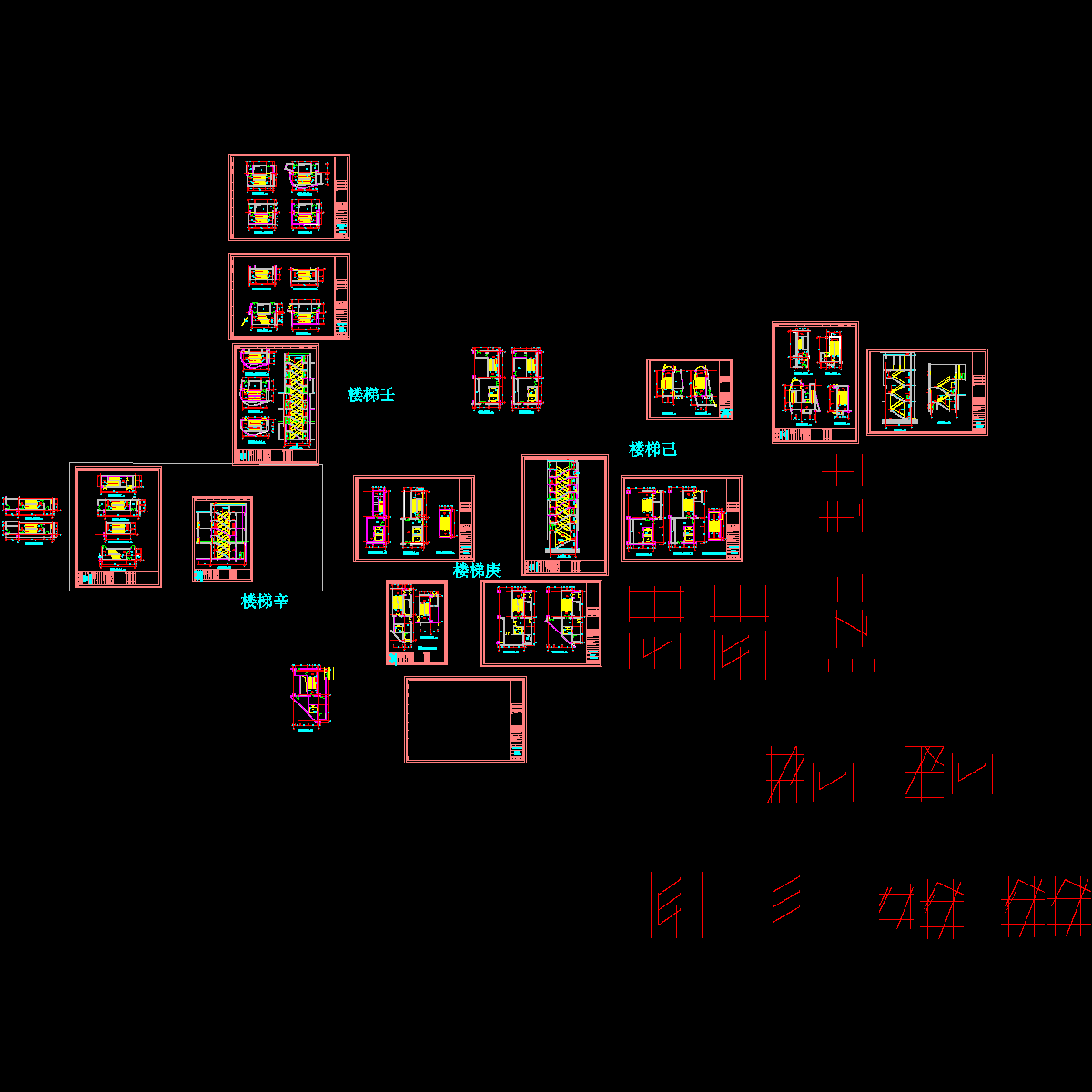

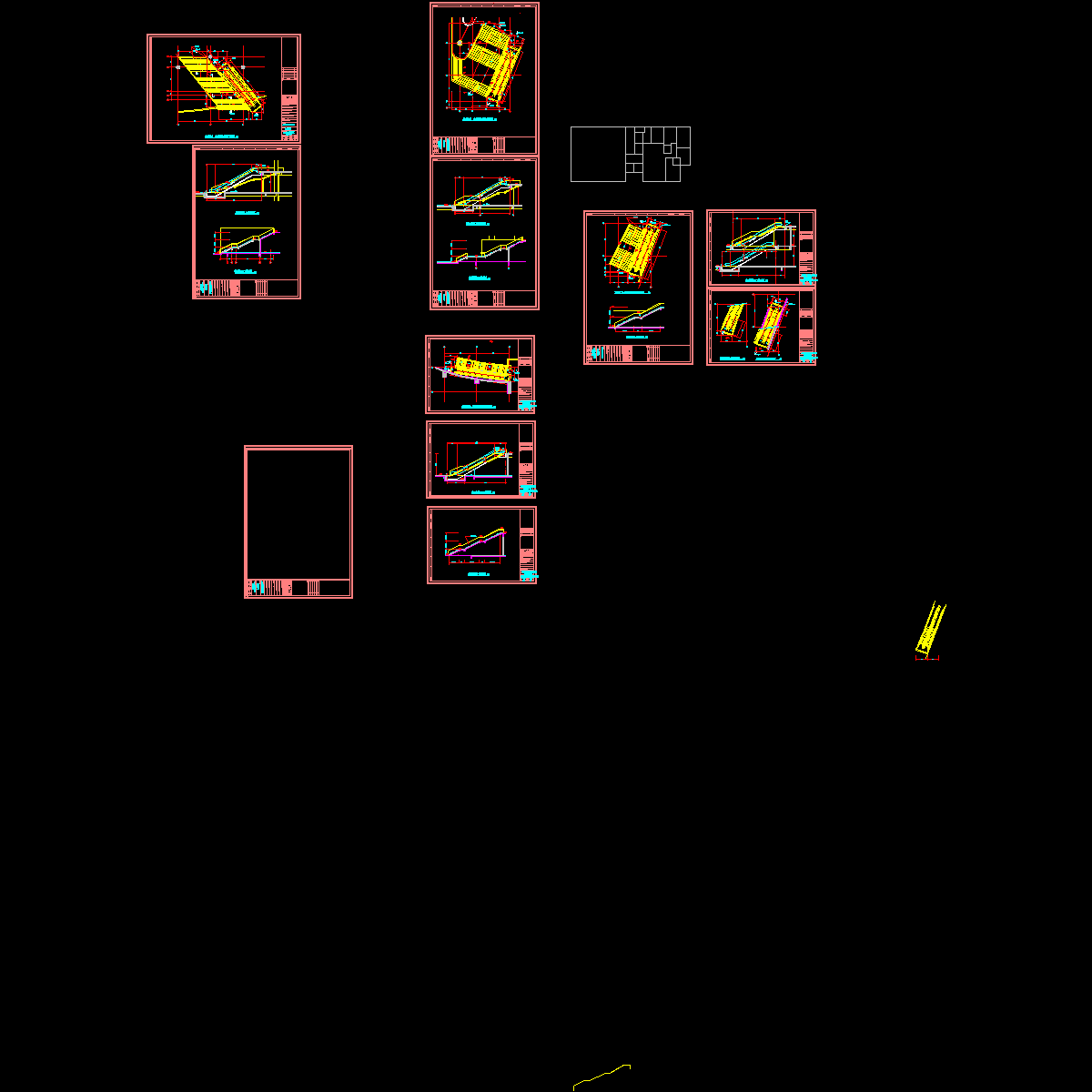

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
