57479平米4层大型物流园中央空调施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:57479平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计内容:空调,通风,采暖,防排烟,其它
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖,热水辐射
  • 项目所在地:新疆

附件详情

该资料为某大型物流园中央空调施工图,系统采用三级水蒸发冷却空调机组,机组布置在四层屋顶上,通过送风竖井送入室内空调区域,该资料包含各层水平面图,系统图,风管 平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

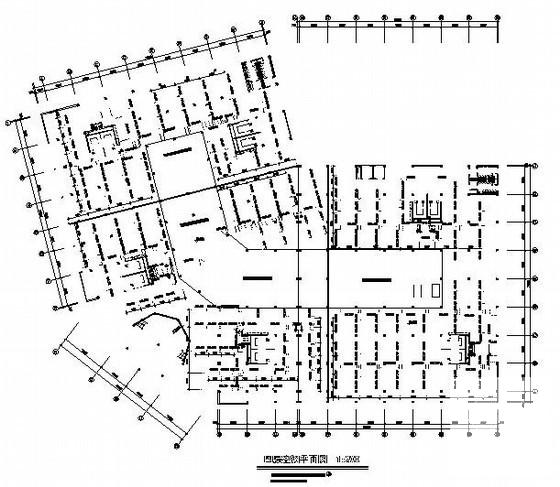

  • 大型中央空调图纸 - 1
    大型中央空调图纸 - 1

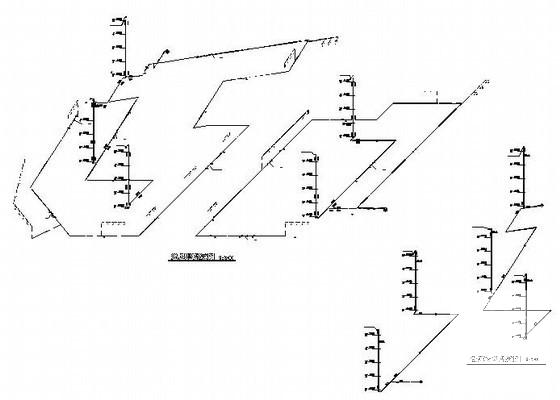

  • 大型中央空调图纸 - 2
    大型中央空调图纸 - 2

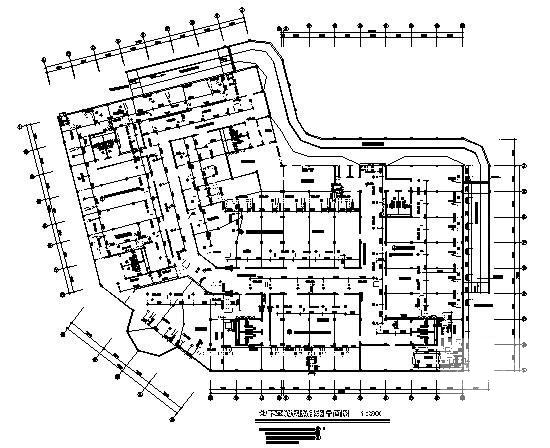

  • 大型中央空调图纸 - 3
    大型中央空调图纸 - 3

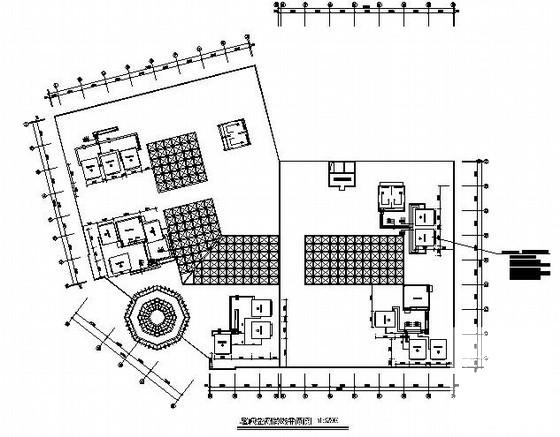

  • 大型中央空调图纸 - 4
    大型中央空调图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
