52000平米大型商场中央空调施工图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:中央空调
  • CAD版本:CAD2000
  • 参考图纸:34张
  • 建筑设计面积:52000平方米
  • 建筑地下层数:1层

附件详情

该项目总建筑面积5.2万平米,建筑高度27.45米。设有一层地下室,地上部分设有商场,咖啡厅。
该资料包括除会议厅外所有空间的中央空调系统;商场、中厅、咖啡厅排烟系统;正压送风系统;地下室设备房通风系统;地下室车库平时通风及排烟系统及所有空间通风系统。
该资料包含空调机房详图、热水锅炉房平剖面图、 冷水机房剖面图、冷水机房设备 平面布置图 、屋顶通风空调平面图、空调平面图、通风水管平面图、通风空调平面图、空调水系统原理图、空调通风设备材料表及图例、空调通风工程安装通用说明。共34张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

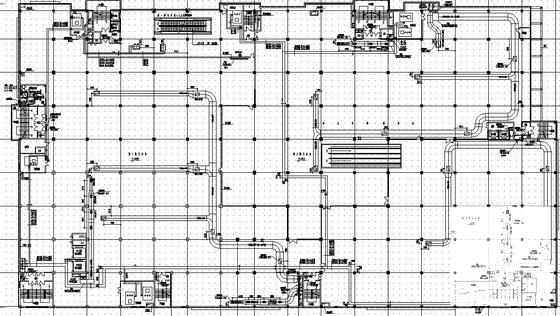

  • 商场中央空调图纸 - 1
    商场中央空调图纸 - 1

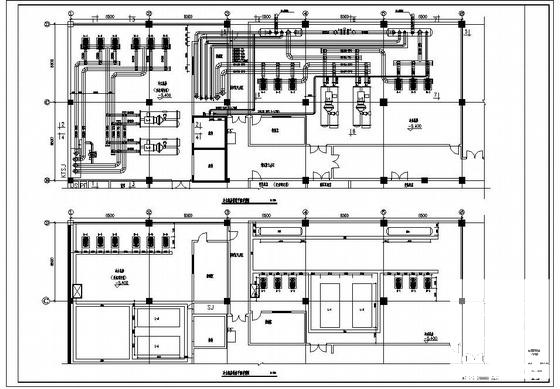

  • 商场中央空调图纸 - 2
    商场中央空调图纸 - 2

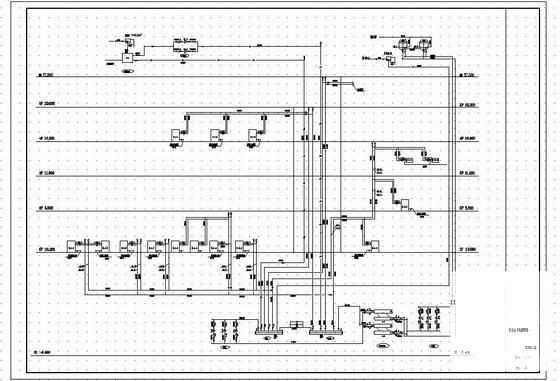

  • 商场中央空调图纸 - 3
    商场中央空调图纸 - 3

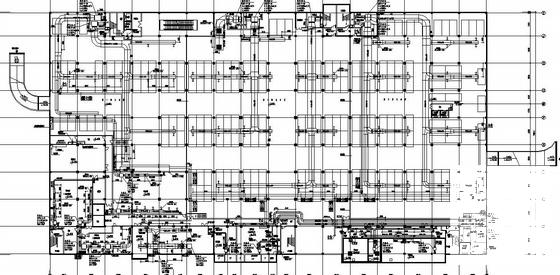

  • 商场中央空调图纸 - 4
    商场中央空调图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
