洗浴会馆中央空调工程系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计内容:空调
  • 项目所在地:北京

附件详情

一、项目概要:
洗浴会馆中央空调工程。该建筑物共二层。空调建筑面积约为3000m2....
二、冷热源:
水冷螺杆机组一台供冷,空调系统热媒为60/55度热水....
三、空调系统:
1.风机盘管加新风,洗浴区及部分区域采用机械排风。
2.冬季采暖采用管网或锅炉加板式换热器供暖...

图纸共6张。

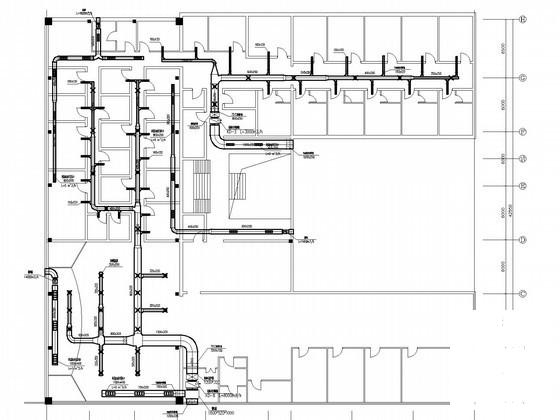

空调平面图

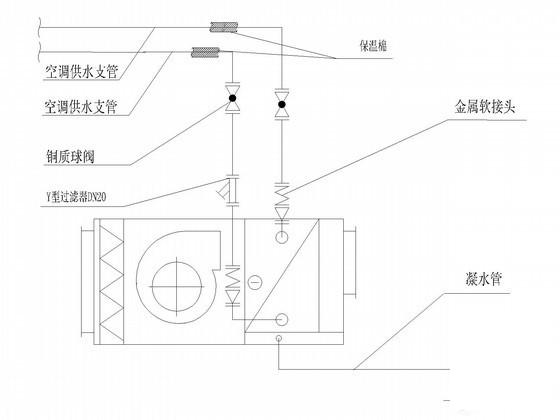

吊顶式新风机组接管示意详图

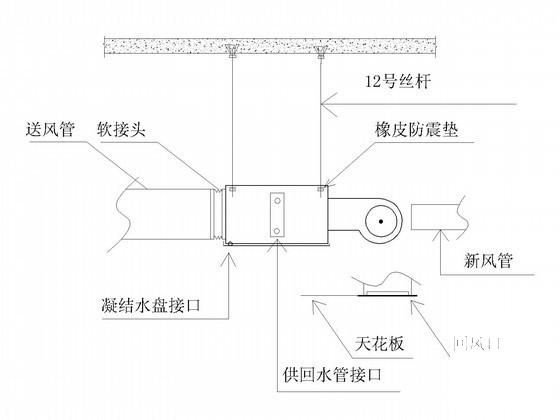

风机盘管安装示意图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 洗浴会馆中央空调 - 1
    洗浴会馆中央空调 - 1
  • 洗浴会馆中央空调 - 2
    洗浴会馆中央空调 - 2
  • 洗浴会馆中央空调 - 3
    洗浴会馆中央空调 - 3
  • 洗浴会馆中央空调 - 4
    洗浴会馆中央空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
