地区水利枢纽工程4层综合楼建筑施工CAD图纸

附件详情

1.该项目是某水利枢纽工程多层综合楼
建设地点位于内蒙古自治区红花尔基镇红花尔基水库的东南山坡处
2.建筑规模:该项目总建筑面积为5934.793平方米,占地面积:2303.339平方米.
3.主体建筑为地上4层,局部1层,建筑总高度为18.450米(屋脊高度),( 口高度15.600米).建筑室内外为高差为0.750米,该项目0.000相当于绝对标高780.
4.建筑类别布局:该建筑设有办公,中控室,水情测报室,食堂及招待所,分三部分布局,另山坡下设有汽车库及设备用房.

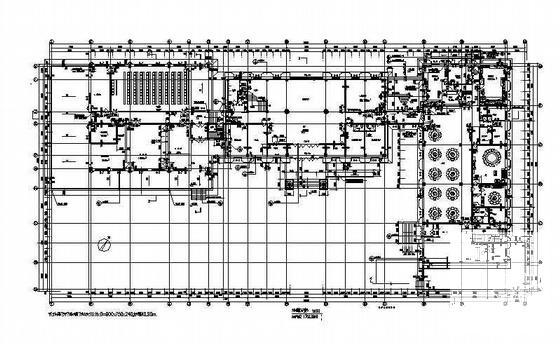

一层.中部: 设有主入口门厅,其周边设有通讯网络室,运检员休息室及辅助用房.
西侧: 设有中控室110M ,水情测报室及大小会议室.并局部设有地下配电间.
东侧: 以食堂功能为主,在此设一独立出入口通向餐厅和客房,后部东北角设厨房,
另山坡下局部设有汽车库及设备用房.
二层.中部: 为办公区.
东侧: 设有15套客房,其中东北角有二个带卫生间的套房.并设一专用梯通向餐厅,在此设值班室.
三层.中部: 为办公区.设有总经理和副总经理办公室, 会议室及办公室.东侧: 设有15套客房,其它均同二层.
四层.中部: 为办公区. 设有办公室及档案室.每层中部西侧有一公共卫生间.
5.该项目主体建筑设计结构形式为框架结构,建筑设计使用年限为50年.
6.该项目抗震设防烈度为6度.
7.该项目为多层建筑,建筑物耐火等级为二级.该多层综合楼,一~四层每层设置一个防火分区,
每个防火分区建筑面积均小于2500m2,满足第5.1.7的要求.停车库及设备
用房设在山坡下. 车库建筑面积497.00m2.停车18辆, 消防泵房270 m2
8.该项目为节能建筑,所在城市的建筑气候分区为严寒地区A区.

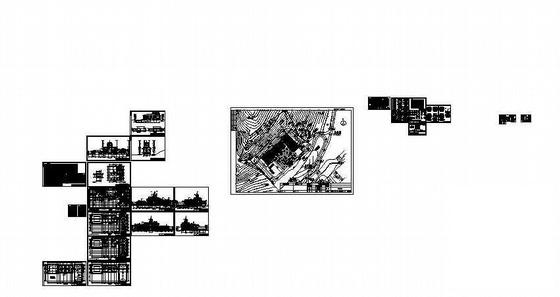

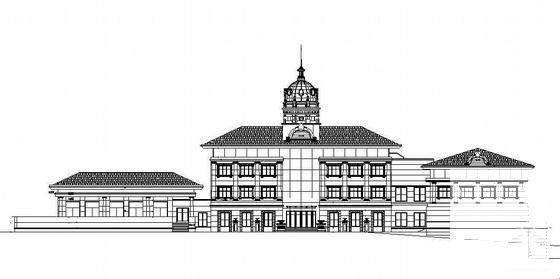

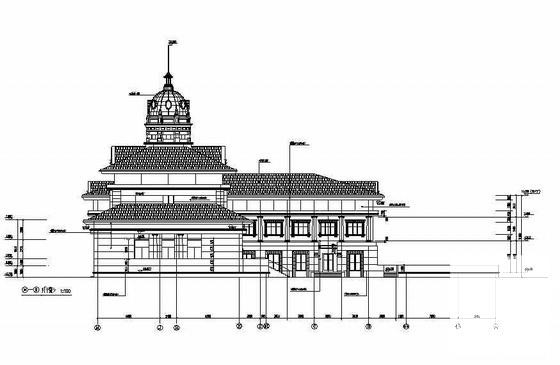

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共三十张图纸
