3层办公副楼建筑施工CAD图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:821平方米
  • 建筑高度:11.1米
  • 建筑层数:3
  • 设计效果图:无

附件详情

该资料为宁波某化工公司三层办公副楼 建筑施工
工程建筑面积约为:821平方米、建筑设计结构形式为:框架结构、层数为: 3层、高度为: 11.1米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共25张图纸
设计功能包括:门厅、休息区、储藏室、办公室、会议室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

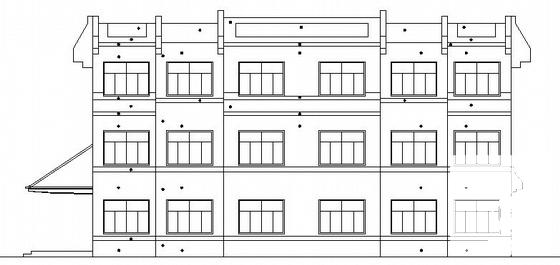

  • 3层办公副楼建筑施工CAD图纸 - 1
    第 1 张图

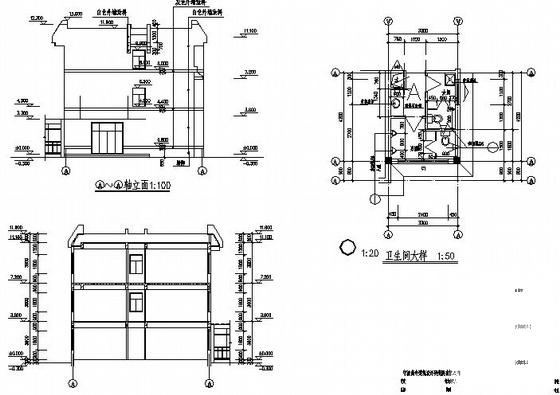

  • 3层办公副楼建筑施工CAD图纸 - 2
    第 2 张图

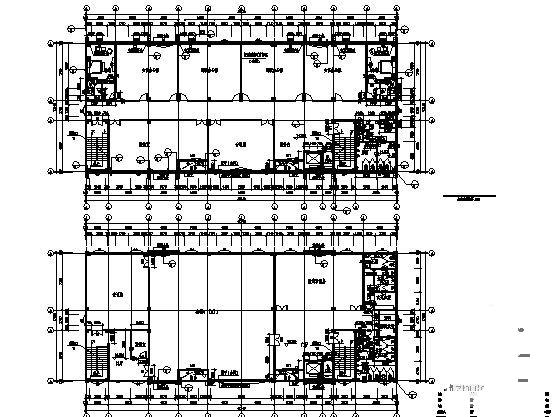

  • 3层办公副楼建筑施工CAD图纸 - 3
    第 3 张图

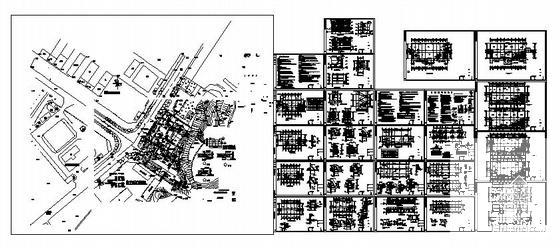

  • 3层办公副楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
