东方花园B型别墅建筑CAD施工图纸

  • 别墅设计类别: 独栋别墅

  • 建筑高度类型:多层建筑

  • 建筑设计结构形式:砌体结构

  • 图纸设计深度:施工图

  • 图纸设计风格:现代风格

  • 图纸设计流派:现代

  • 图纸设计格式:天正建筑CAD 7.0,CAD2000

  • 参考图纸:6张

  • 建筑设计面积:406平方米

  • 建筑高度:10.69m

  • 地上层数:3层

  • 设计效果图:无

附件详情

该资料为东方花园B型别墅全套图
工程建筑面积约为:406平方米、建筑设计结构形式为:砖混结构、层数为:3层、高度为:10.69米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等,共6张图纸
设计功能包括:客厅、厨房、卧室等。

2

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

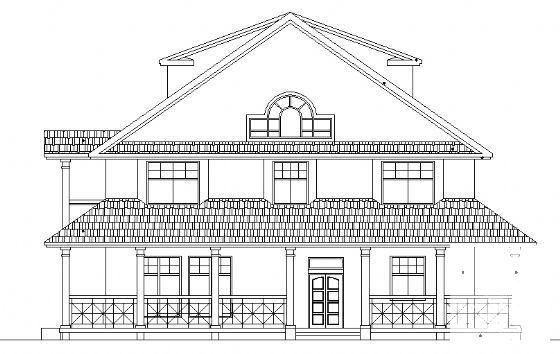

  • 东方花园B型别墅建筑CAD施工图纸 - 1
    第 1 张图

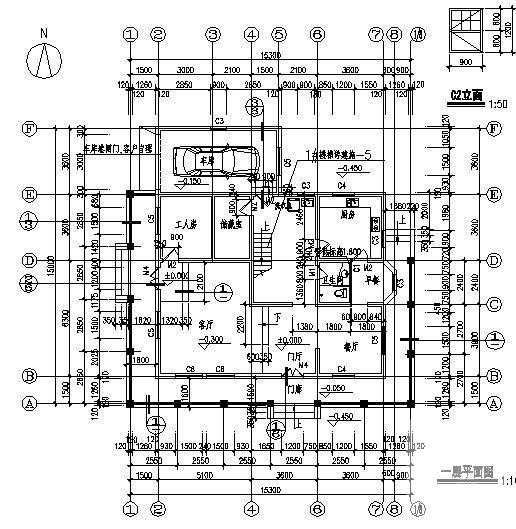

  • 东方花园B型别墅建筑CAD施工图纸 - 2
    第 2 张图

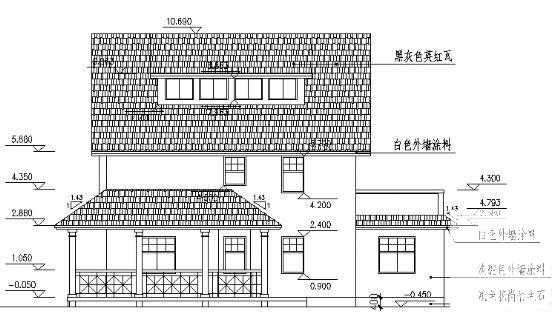

  • 东方花园B型别墅建筑CAD施工图纸 - 3
    第 3 张图

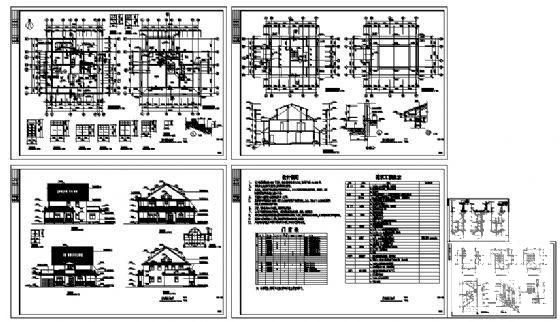

  • 东方花园B型别墅建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
