5064平米6层旅馆水电消防施工大样图

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：宾馆
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：5064.35平方米
  • 建筑地上层数：6层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：21张
  • 设计年代：近代
  • 地下室用途：设备用房
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：雨污分流
  • 消火栓用水量室外(L/S)：20
  • 消火栓用水量室内(L/S)：15
  • 特殊系统：雨水利用
  • 大样节点：泵房,卫生间
  • 项目所在地：海南

附件详情

  • 给排水设计施工说明
  • 太阳能设计专项说明
  • 水泵房给排水大样图
  • 给排水及消防平面图
  • 喷淋平面图
  • 生活给水系统原理图
  • 热水给水系统原理图
  • 消火栓及喷淋给水系统原理图
  • 排水系统原理图
  • 卫生间给排水大样图
  • 电气设计 说明
  • 图例及材料表
  • 竖向配电系统图
  • 配电结线图
  • 动力平面图
  • 电照平面图
  • 电气平面图

附件详情

设计范围：生活给水系统，太阳能热水系统，生活污废水系统，雨水及冷凝水排水系统，消火栓给水系统，自动喷水灭火系统，移动式灭火器系统。电力配电系统， 照明系统 ，弱电系统，火灾自动报警及联动控制系统。
，共21张。

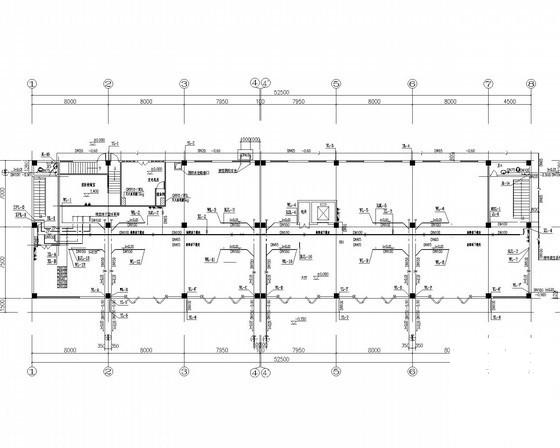

喷淋平面图

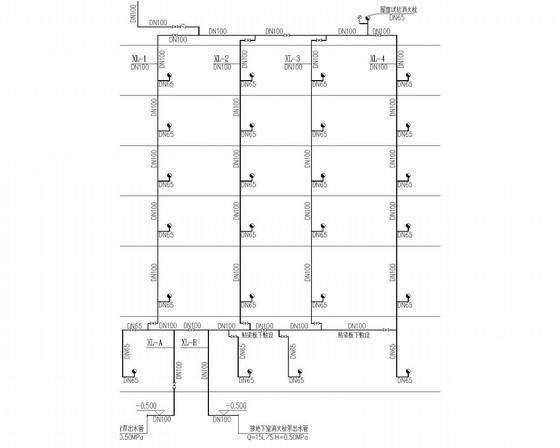

消火栓给水系统图

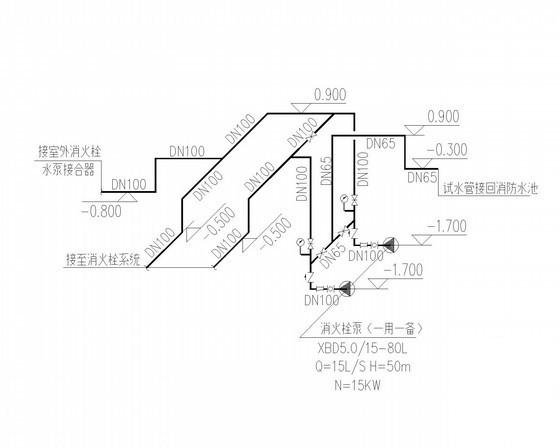

消火栓水泵压水系统图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 施工水电图 - 1
    施工水电图 - 1
  • 施工水电图 - 2
    施工水电图 - 2
  • 施工水电图 - 3
    施工水电图 - 3
  • 施工水电图 - 4
    施工水电图 - 4
以上是部分截图，请下载附件后查看完整高清内容
