精美的11层住宅楼建筑CAD施工图纸

  • 图纸设计深度:施工图
  • 建筑高度:32.3米
  • 建筑层数:11
  • 设计效果图:无

附件详情

该资料为南京某十一层住宅楼 建筑施工
工程建筑面积: 9402平方米, 建筑占地面积:900平方米、建筑设计结构形式为:框架结构、层数为: 11层、高度为:32.3 米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共8张图纸
设计功能包括:客厅、厨房、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

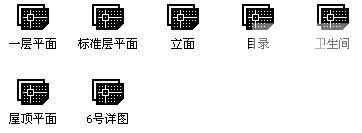

  • 精美的11层住宅楼建筑CAD施工图纸 - 1
    第 1 张图

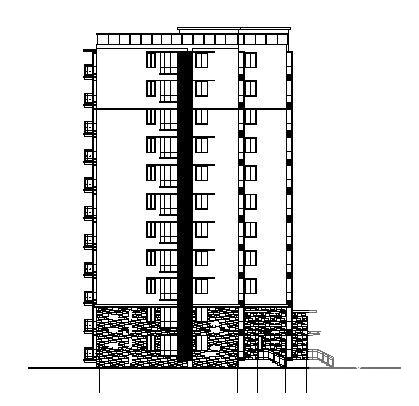

  • 精美的11层住宅楼建筑CAD施工图纸 - 2
    第 2 张图

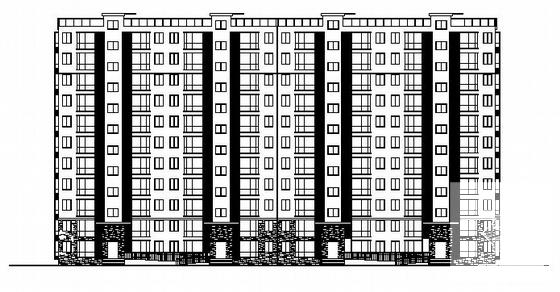

  • 精美的11层住宅楼建筑CAD施工图纸 - 3
    第 3 张图

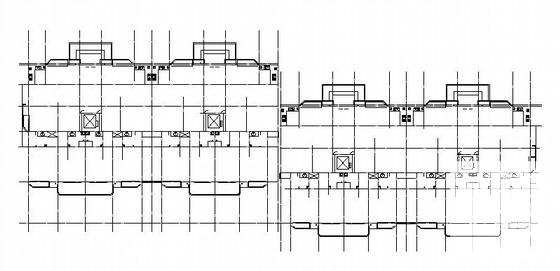

  • 精美的11层住宅楼建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
