5层钢筋混凝土结构库房电气施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电 设计:低压配电,电气照明,接地安全
  • 弱电设计: 火灾自动报警系统 ,广播系统

附件详情

该项目地上5层,均为库房;屋顶设有电梯机房;建筑设计结构形式为框架结构,现浇混凝土楼板。该项目属于丙类厂房火灾危险的库房。
该项目设计包括红线内的以下电气系统:220/380V配电系统、建筑物防雷、接地系统及安全措施等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

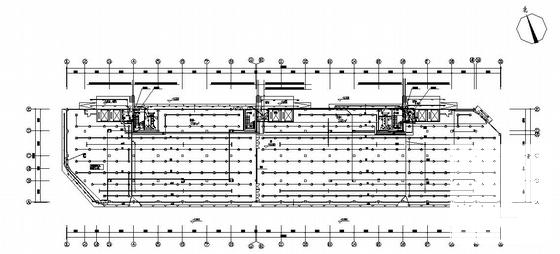

  • 钢筋混凝土结构施工 - 1
    钢筋混凝土结构施工 - 1
  • 钢筋混凝土结构施工 - 2
    钢筋混凝土结构施工 - 2
  • 钢筋混凝土结构施工 - 3
    钢筋混凝土结构施工 - 3
  • 钢筋混凝土结构施工 - 4
    钢筋混凝土结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
