住宅楼建筑CAD图纸

  • 工程设计年代:近代-08
  • 图纸设计深度:方案
  • 建筑层数:2
  • 设计效果图:无

附件详情

该资料为某住宅楼建筑方案图
工程建筑建筑设计结构形式为:砖混结构、层数为: 2层(带阁楼)、高度为: 10.500米、屋顶形式:坡屋顶
这份参考资料包括各层建筑平面、立面、剖面图等,共5张图纸
设计功能包括:车库、老人房、客厅、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

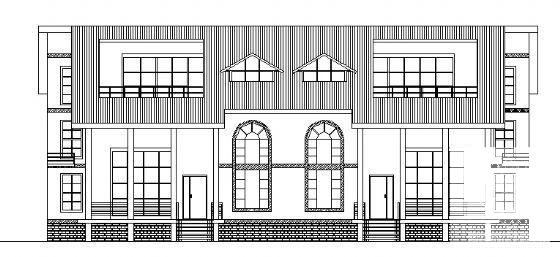

  • 住宅楼建筑CAD图纸 - 1
    第 1 张图

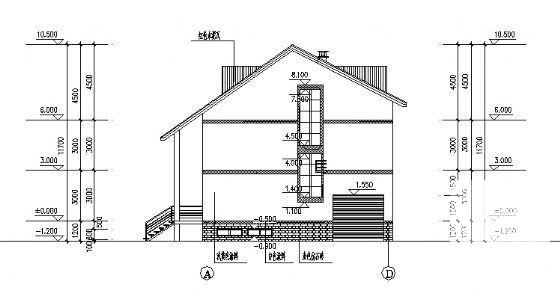

  • 住宅楼建筑CAD图纸 - 2
    第 2 张图

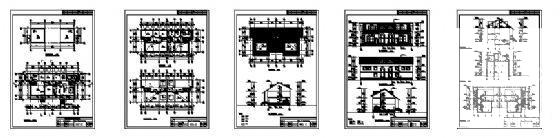

  • 住宅楼建筑CAD图纸 - 3
    第 3 张图
  • 住宅楼建筑CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
