10405平米大学6层研发楼电气施工图纸

  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10405.03平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 参考图纸:36张
  • 设计年代:近代
  • 地下室用途:其它
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电 设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全

附件详情

本建筑为钢筋混凝土框架结构,耐火等级为二级。本建筑共七层,高22.8m,地下层层高3.6m;地上六层,各层层高均为3.8m。变配电站、冷冻站设于地下层,建筑占地面积2446.83m2, 建筑面积10405.03m2。
本建筑的电力、照明及 防雷接地 装置的设计

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

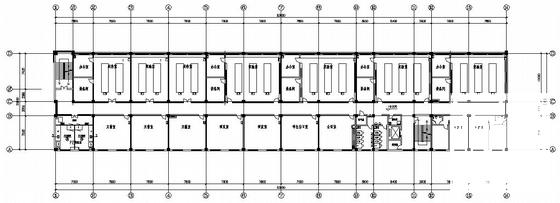

  • 研发楼图纸 - 1
    研发楼图纸 - 1

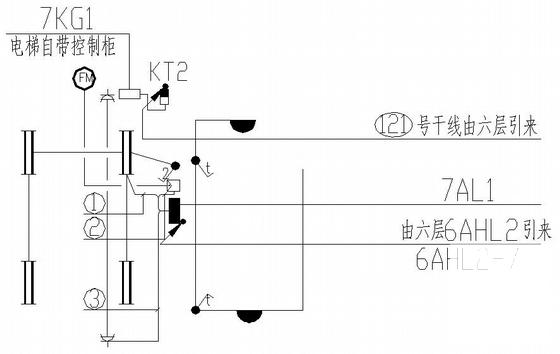

  • 研发楼图纸 - 2
    研发楼图纸 - 2

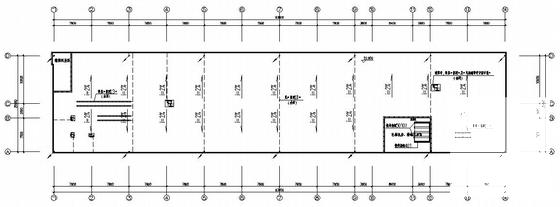

  • 研发楼图纸 - 3
    研发楼图纸 - 3

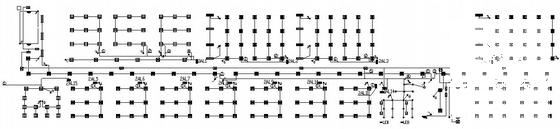

  • 研发楼图纸 - 4
    研发楼图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
