3层私人独栋小别墅建筑CAD施工图纸

资料简介
赚取积分

别墅设计类别：独栋别墅
建筑高度类型：多层建筑
图纸设计深度：施工图
项目所在地：广东
图纸设计风格：欧陆风格
图纸设计流派：新古典
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：16张
地上层数：3层
设计效果图：无

附件详情

该项目为广东某三层私人小别墅建筑施工图；
以主体结构确定的建筑耐久年限为50年；
本建筑的耐火等级为2级；
该项目屋面防水等级为三级防水；
屋顶形式：坡屋顶；
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、露台屋面构造、外墙构造等，共十六张图纸
设计功能包括卧室、卫生间、露台等

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

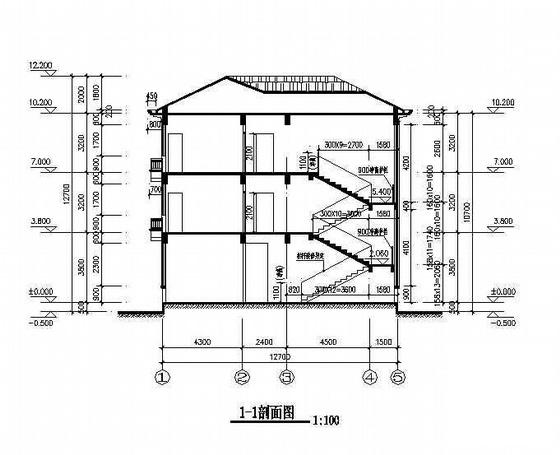

第 1 张图

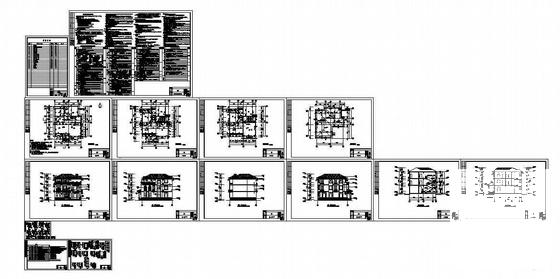

第 2 张图

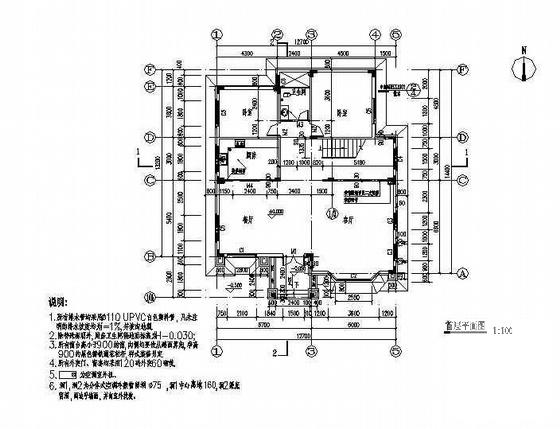

第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
