11层短肢剪力墙底商小高层结构施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:89张
  • 设计年代:近代

附件详情

该资料为三栋短肢剪力墙结构小高层住宅及2、3层商铺框架结构。全套图纸共89张。包括:结构设计总说明、节点大样、各层梁墙板配筋图、基础施工图、楼梯施工图。

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

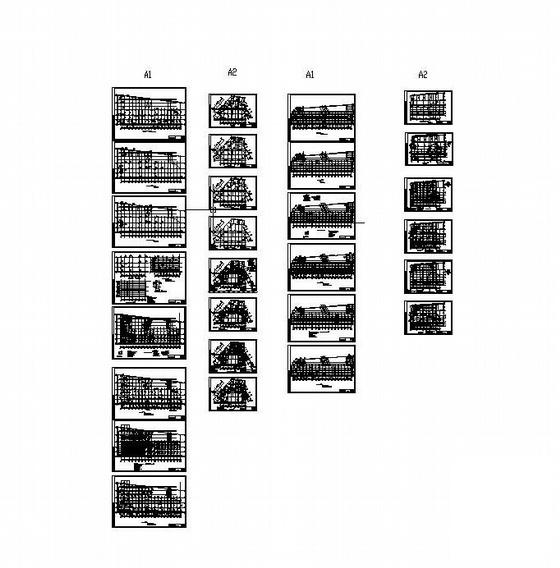

  • 小高层剪力墙结构 - 1
    小高层剪力墙结构 - 1

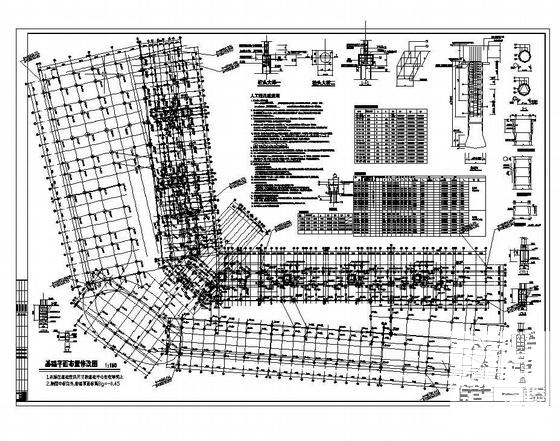

  • 小高层剪力墙结构 - 2
    小高层剪力墙结构 - 2

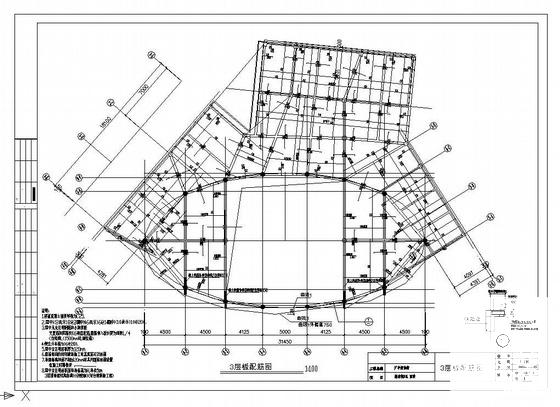

  • 小高层剪力墙结构 - 3
    小高层剪力墙结构 - 3

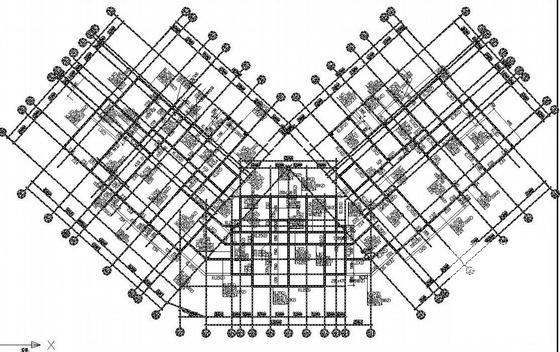

  • 小高层剪力墙结构 - 4
    小高层剪力墙结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
