框架剪力墙结构11层地块住宅小区住宅楼建筑结构水电消防CAD施工图纸

资料简介
赚取积分

住宅类型（型体）：板式
商业：无
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
图纸设计深度：施工图
项目所在地：江苏
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：8714.6平方米
建筑高度：35.95m
地上层数：11层
地下层数：1层
设计效果图：无

附件详情

建筑概况：总称为南通某地块住宅小区项目,
建筑名称：该项目为7号楼,建筑层数地上十一层，地下一层(另详)。建筑总高度35.95m, 建筑等级一类高层,地上部分建筑面积 8714.6m ，阁楼建筑面积508.8m 。
工程年限： 50年
建筑设计结构形式：框支剪力墙结构.
建筑耐火等级：地上二级
屋面防水等级：二级
抗震级别： 6度
图纸内容有建筑结构水电及消防施工图，内容包括楼基础、平立面图、建筑大样、资料目录、给排水消防、电气说明及系统图、电气平面图等等

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

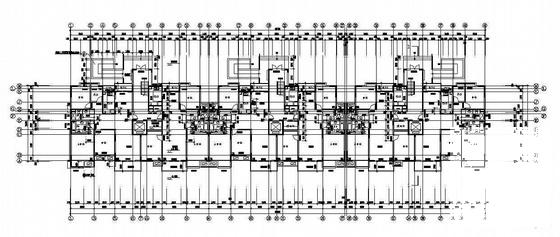

第 1 张图

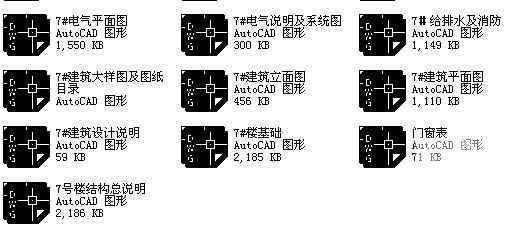

第 2 张图

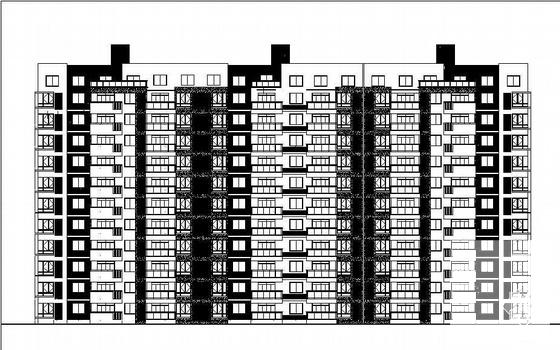

第 3 张图

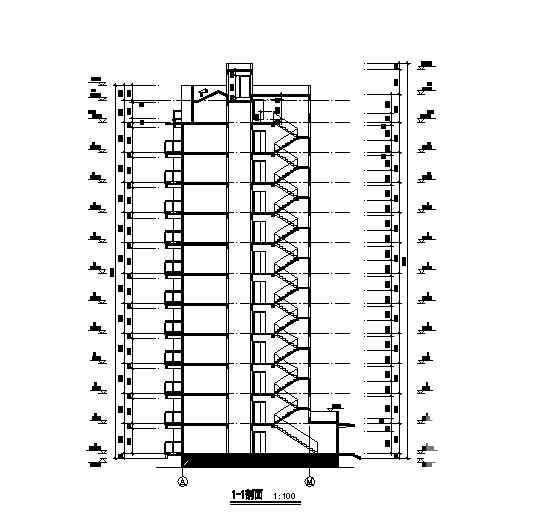

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-08-11
评论次数：0

浏览次数：0
文件大小：7.54 MB

收藏次数：0
文件名称：附件-995898506795768988658.rar
