多层电厂建筑用房采暖设计施工图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:87张
  • 设计年代:近代
  • 设计内容:通风, 采暖
  • 采暖系统:散热器供暖
  • 水系统:同程式
  • 节点大样:集分水器
  • 项目所在地:辽宁

附件详情

资料内容包括空压机房、综合泵房、氧化风机房、脱硫岛、浆液制备间等用房热水采暖设计施工图,脱硫岛采暖为热水采暖,所需热水由厂区热网提供,采暖热水管采用自然补偿直埋的敷设方式,采暖供回水温度为95/70℃。系统采用上供下回同程式。
采暖系统由暖气装置(钢制四柱型散热器)、管道、阀门、排空气阀和部件及必要的控制设备组成。散热器应优先布置于窗户下,若与其他设备或管道冲突,现场根据实际情况向左或右偏移以避让。采暖供回水管沿墙敷设,遇柱绕行,供回水管高点设放气,低点设泄水。供回水管穿墙或楼板,均装设套管,套管内径比管道外径大4~6mm,套管与管道间缝隙用保温材料填塞密实,具体做法见......


,图纸供87张。

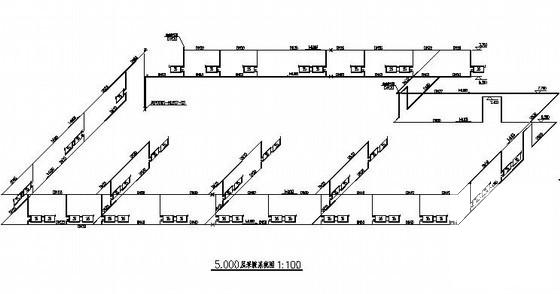

采暖系统图

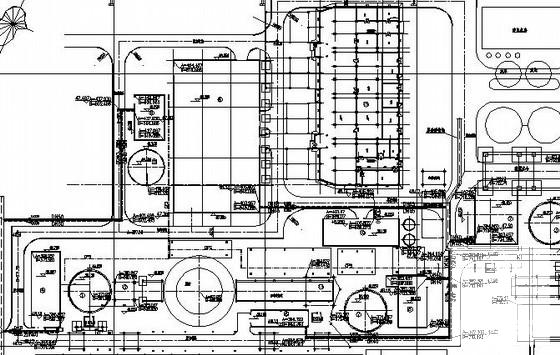

采暖平面图

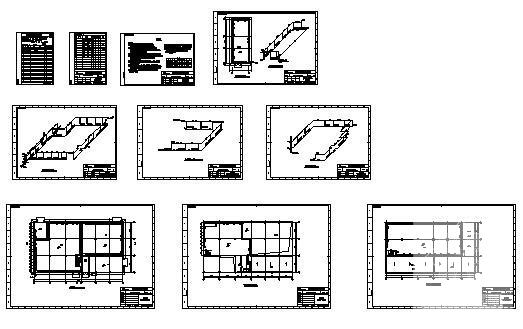

系统施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑施工设计图纸 - 1
    建筑施工设计图纸 - 1
  • 建筑施工设计图纸 - 2
    建筑施工设计图纸 - 2
  • 建筑施工设计图纸 - 3
    建筑施工设计图纸 - 3
  • 建筑施工设计图纸 - 4
    建筑施工设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
