23层心脏病医院电气施工图纸平面图

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:232593平方米
  • 建筑地上层数:23层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:设备用房
  • 项目所在地:湖北
  • 强电设计:应急电源,电气照明
  • 弱电设计:火灾自动报警系统
设计总说明:该项目为 湖北省心脏病医院 电气施工图 ,地下4层,地上裙房9层,另有2幢塔楼(即1号塔楼及2号塔楼)。其中1号塔楼为21层,建筑高度为91.7米。2号塔楼为23层,建筑高度99.7米。总建筑面积约为232593平方米,其中地下室建筑面积约为82216平方米,地上建筑面积约为150377平方米。地下一层为锅炉房及配电房等设备用房,层高为6.6米,局部层高5.1米;地下二层为车库、冷冻站、配电房及消防水泵房等设备用房,层高为4.8米,,局部层高6.3米;地下三、四层为车库、生活泵房及换热间等设备用房,层高为4.2米。
设计内容:电气照明、动力系统、 火灾自动报警系统、应急照明系统
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

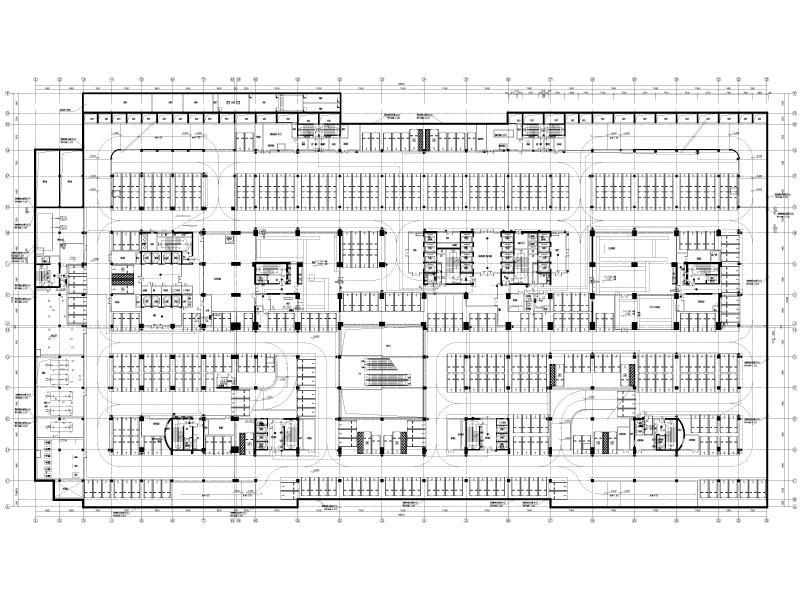

  • 地下四层照明平面图
    地下四层照明平面图

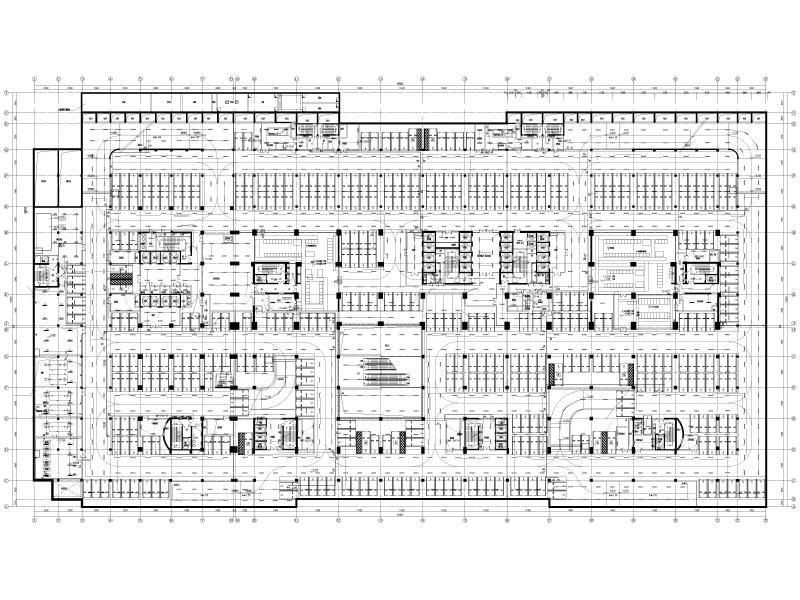

  • 地下一层动力平面图
    地下一层动力平面图

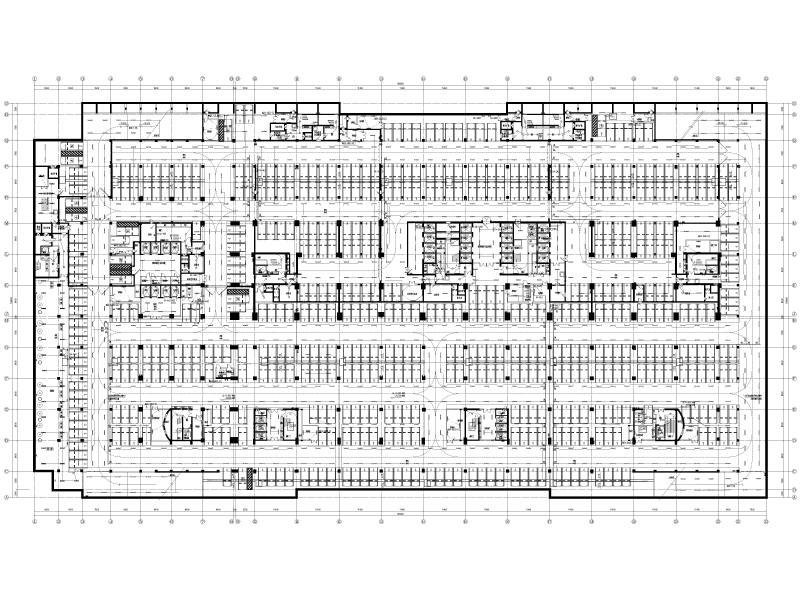

  • 地下一层火灾自动报警平面图
    地下一层火灾自动报警平面图

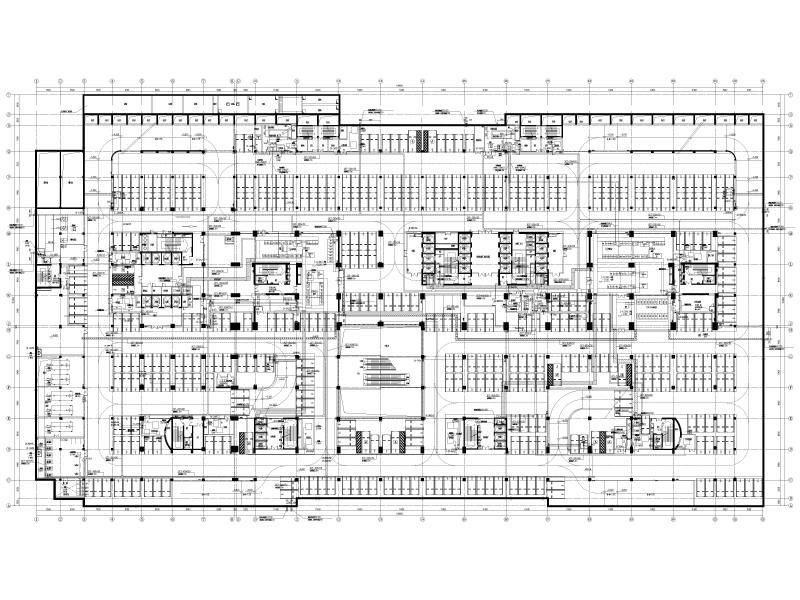

  • 地下一层应急照明平面图
    地下一层应急照明平面图

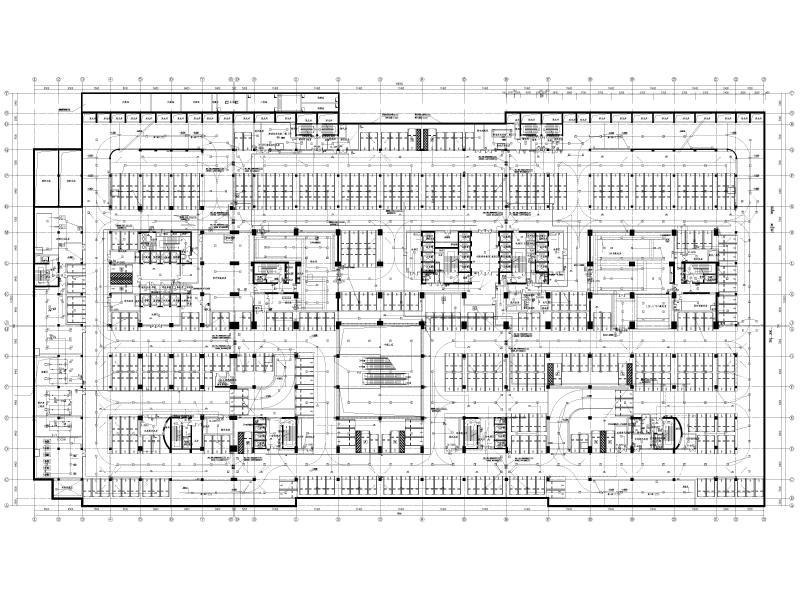

  • 地下一层照明平面图
    地下一层照明平面图
以上是部分截图,请下载附件后查看完整高清内容
