人民医院传染科电气电力平面图及配电系统图
-
建筑类别：科研,医疗
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：1134平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：贵州
该附件为贵州某医院传染病房
电气施工图
，设计范围包括：
1).0.38/0.22kV配电系统;
2).建筑物防雷、接地系统及安全措施;
3).电气照明及配电设计;
4).应急照明系统;
5).消防动力、火灾自动报警系统详电气消防专篇分册。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

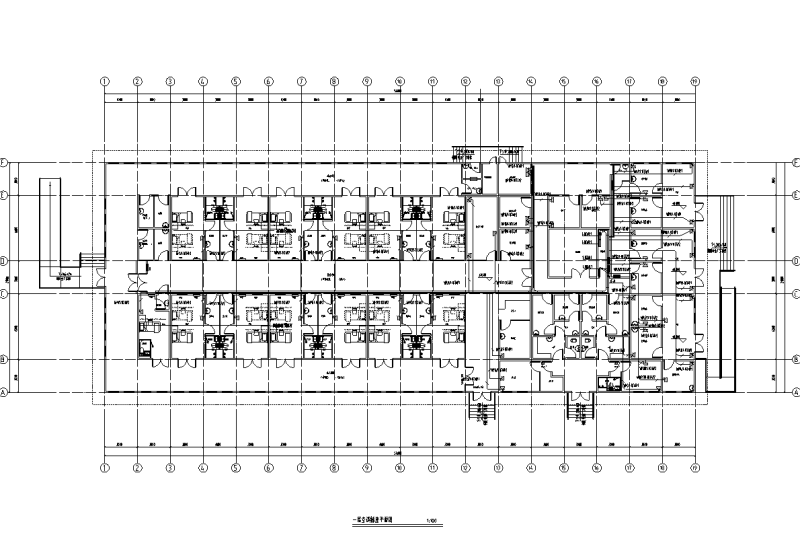

空调插座平面图 -

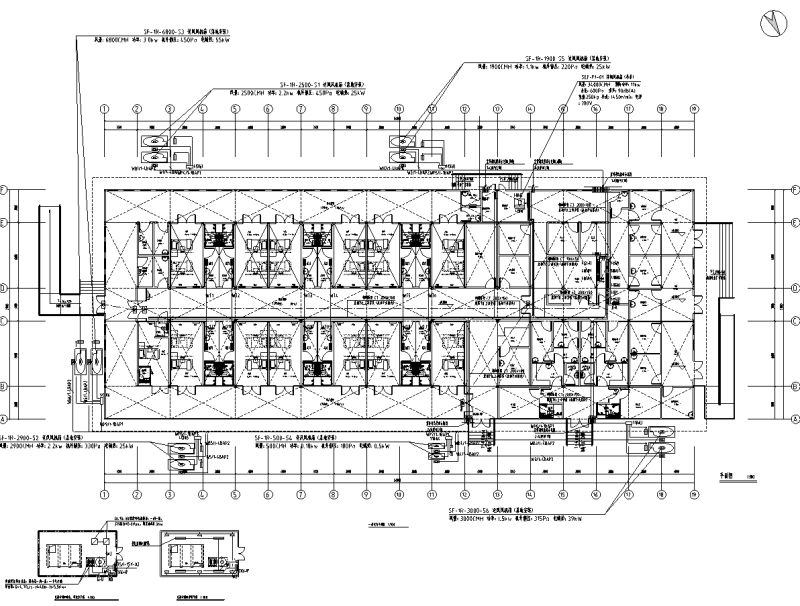

电力平面图 -

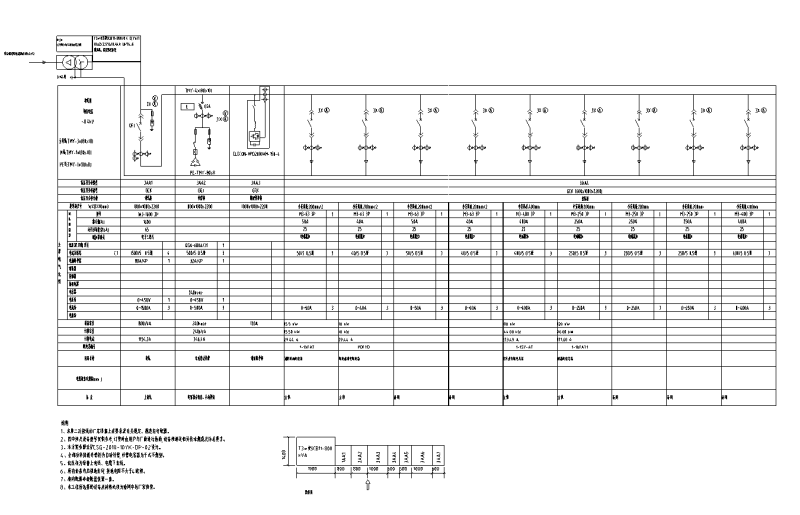

变压器低压配电系统图 -

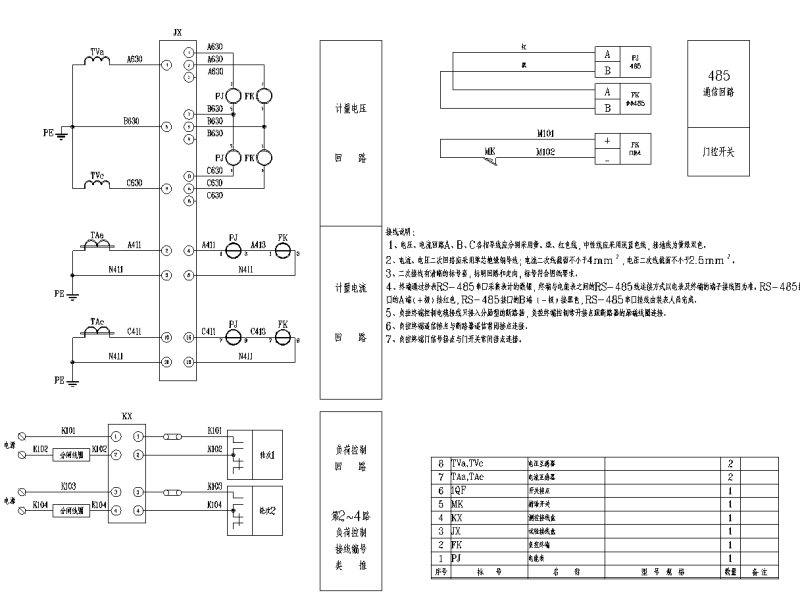

高供高计计量柜二次原理图 -

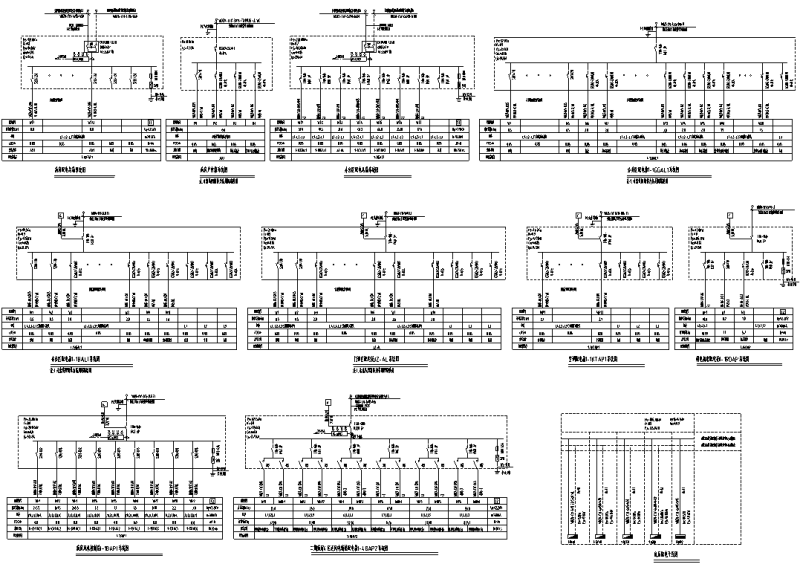

消防配电干线系统图 -
火灾自动报警及消防监控系统图
以上是部分截图，请下载附件后查看完整高清内容
