高层框架结构医院疾控中心结构施工大样图平面布置图

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:一级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:28张
  • 设计年代:近代
该附件为: 高层框架结构医院疾控中心结构图 格式为CAD,,共28p。
一、资料目录:
  • 结构设计总说明,基础平面布置图,地梁、板平法施工图,墙、柱平法施工图,梁平法施工图,板平法施工图,一层梁平面配筋图,六~八层梁平面配筋图,十一层梁平面配筋图,屋面层梁平面配筋图,六~八层板平面配筋图,屋面层板平面配筋图,楼梯大样图,等共计28张。
二、项目概要:
  1. 该项目建筑层数为:地面以上12层,总高度50.5m,为钢筋混凝土高层建筑,结构体系为框架结构。上部结构嵌固部位为:基础顶。
  2. 该项目建筑抗震设防类别为重点设防类(简称乙类);建筑结构的安全等级为一级;地基基础设计等级为甲级,抗震等级:框架抗震等级三级,抗震构造措施抗震等级二级。建筑物耐火等级为一级。建筑构件的耐火极限:承重墙不低于3.0h;柱不低于3.0h;梁不低于2.0h;楼板、屋顶承重构件以及疏散楼梯不低于1.5h。设计使用年限为50年。
  3. 基本风压Wo=0.30kN/平方米。地面粗糙度类别为B类,风荷载体型系数取1.4。本地区抗震设防烈度:6度,设计基本地震加速度值为0.05g,设计地震分组为第一组;场地类别为Ⅱ类,场地特征周期0.35s;按6度进行地震作用计算,按7度采取抗震措施。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

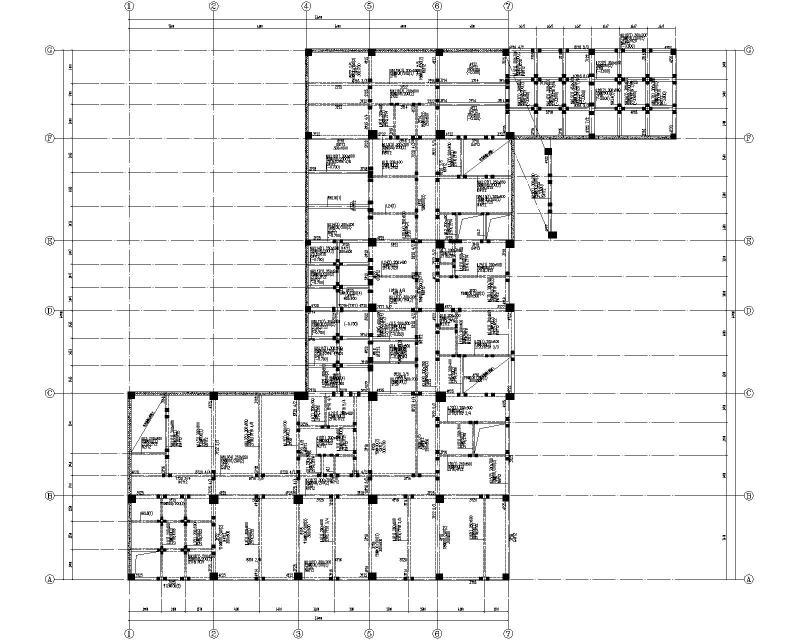

  • 一层梁平面配筋图
    一层梁平面配筋图

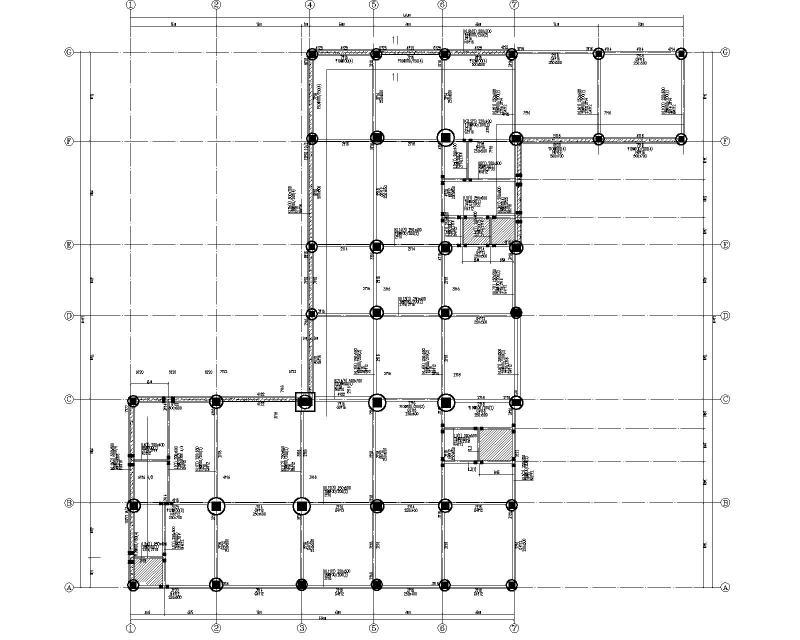

  • 地梁层梁、板平面配筋图
    地梁层梁、板平面配筋图

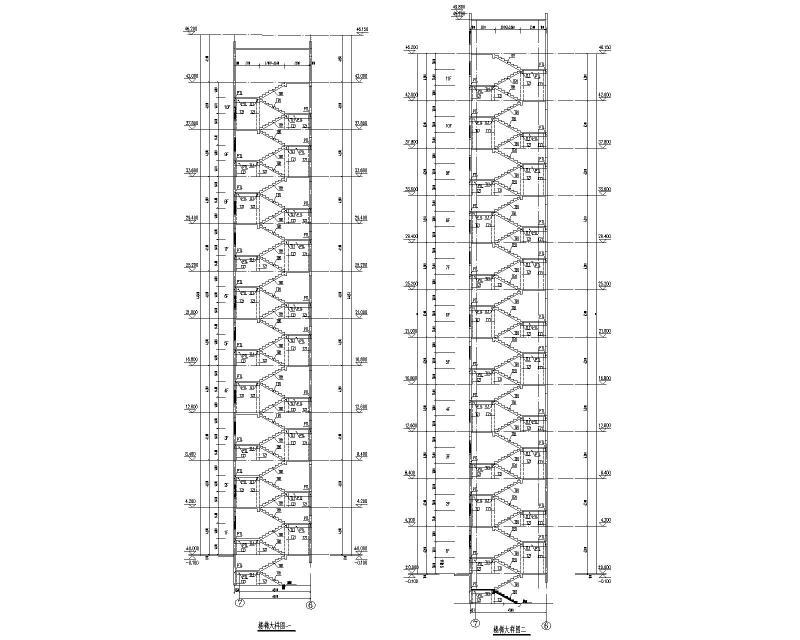

  • 楼梯大样图一
    楼梯大样图一

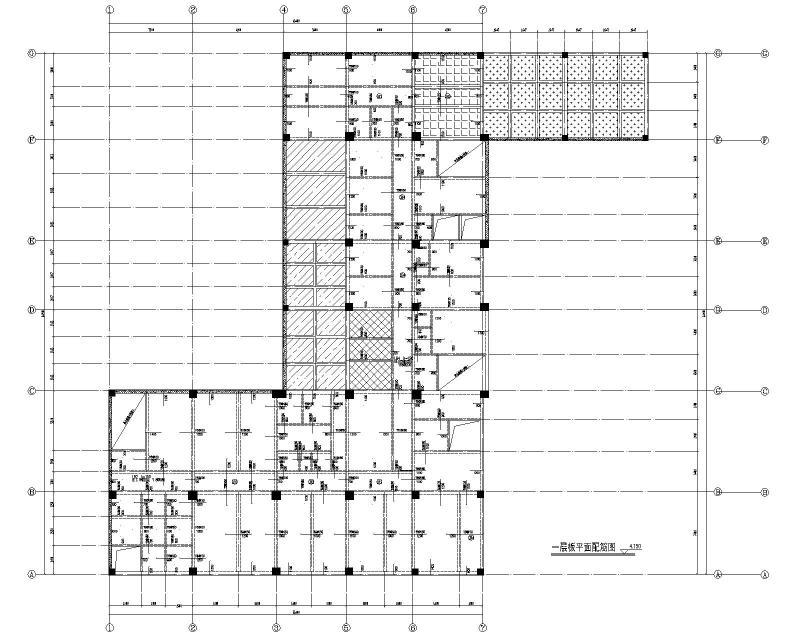

  • 一层板平面配筋图
    一层板平面配筋图

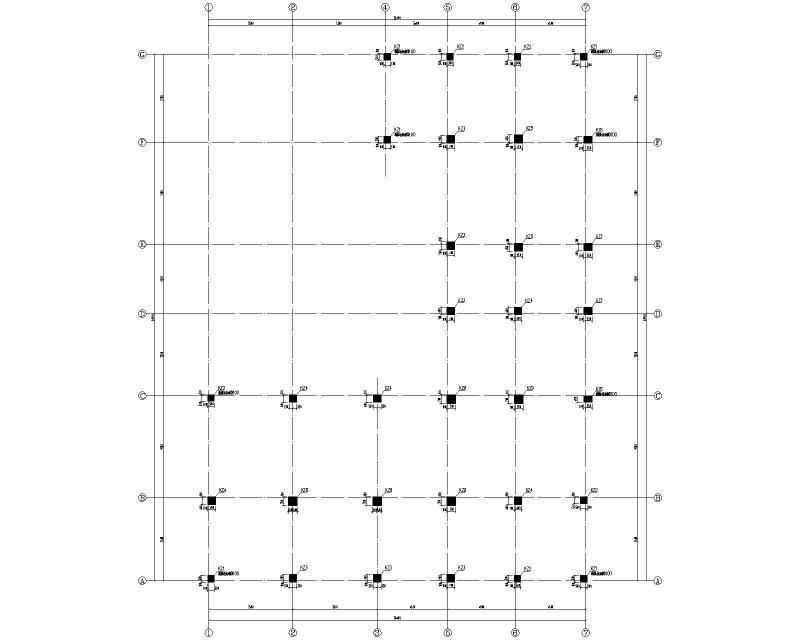

  • 柱平面布置图
    柱平面布置图
  • 基础平面布置图
    基础平面布置图
以上是部分截图,请下载附件后查看完整高清内容
