10层钢筋砼剪力墙商业楼及7层剪力墙住宅平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.4kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:25张
  • 设计年代:近代
该附件为: 层钢筋砼剪力墙商业楼 及七层剪力墙住宅 格式为CAD,。
一、项目概要(2#5#):
  • 该项目地下车库一层,住宅塔楼地下二层,部分地下车库及塔楼地下二层为甲级人防工程。地上有1栋多层住宅,6栋高层住宅、5栋商业、1栋配建及1所幼儿园。
  • 其中1#住宅地上18层,建筑高度52.65米;2#住宅地上7层,建筑高度21.45米;3#、6#住宅地上22层,建筑高度64.25米;5#住宅地上10层,建筑高度30.45米;8#、9#住宅地上10层,建筑高度32.45米。1#~9#住宅,室内外高差均为0.45米,均采用钢筋混凝土剪力墙结构。
  • S1、S2、S5、S6、S8商业均为地上3层,局部为2层,建筑高度均为12.40m,室内外高差均为0.10米;S3商业地上5层,建筑高度20.20m,室内外高差0.10米;21#(配建)地上4层,建筑高度为16.05,室内外高差为0.3米,均采用钢筋混凝土框架结构。幼儿园地上3层,建筑高度为12.45m,室内外高差0.45米,采用钢筋混凝土框架结构。地库层高3.85m。楼盖采用钢筋混凝土无梁楼盖。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

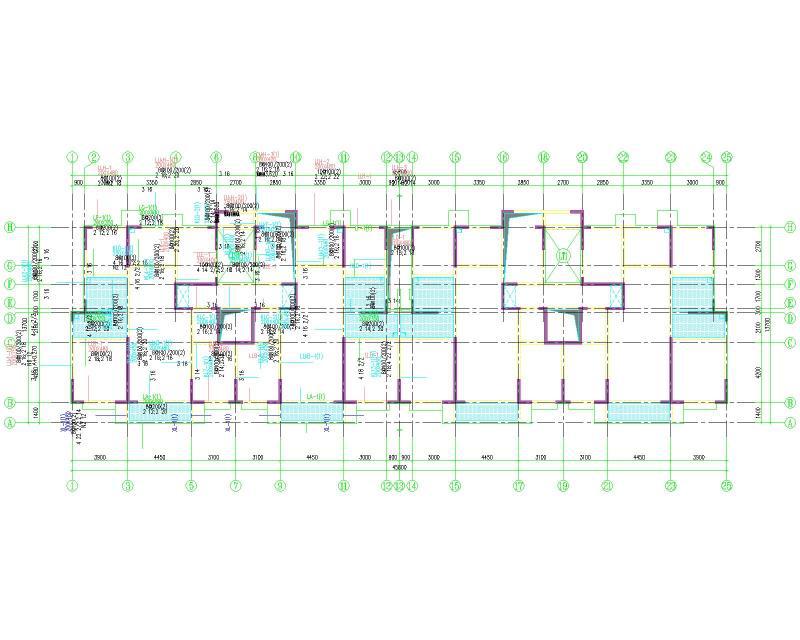

  • 一层顶梁平面配筋图
    一层顶梁平面配筋图

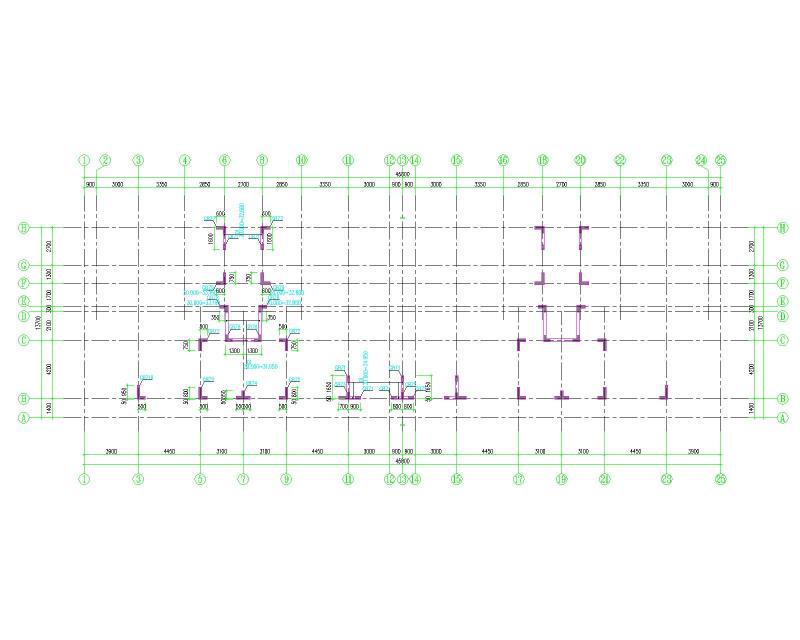

  • 机房层墙布置平面图
    机房层墙布置平面图

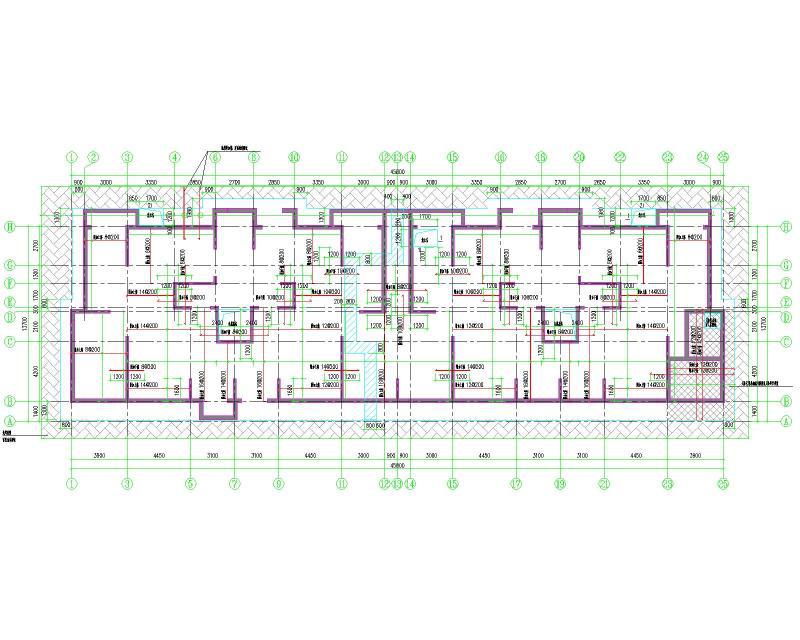

  • 基础平面布置图
    基础平面布置图

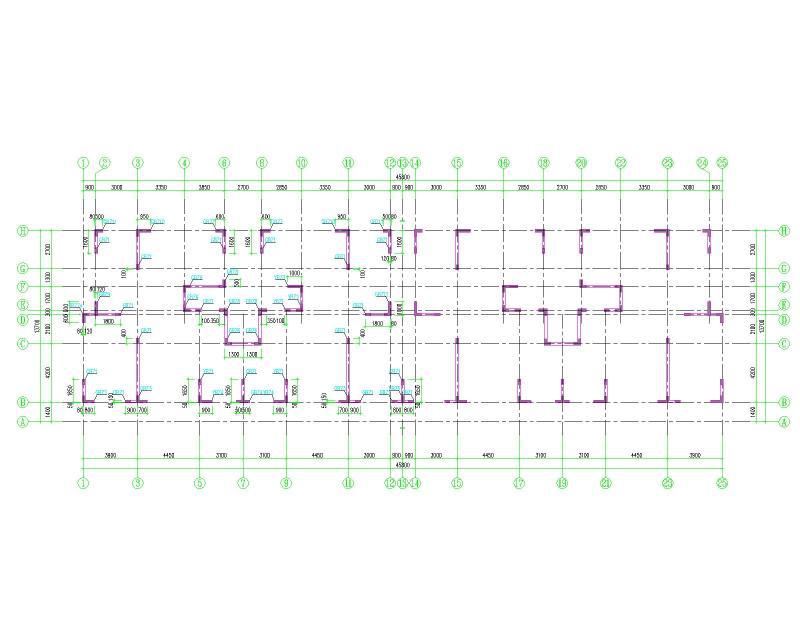

  • 三层墙布置平面图
    三层墙布置平面图

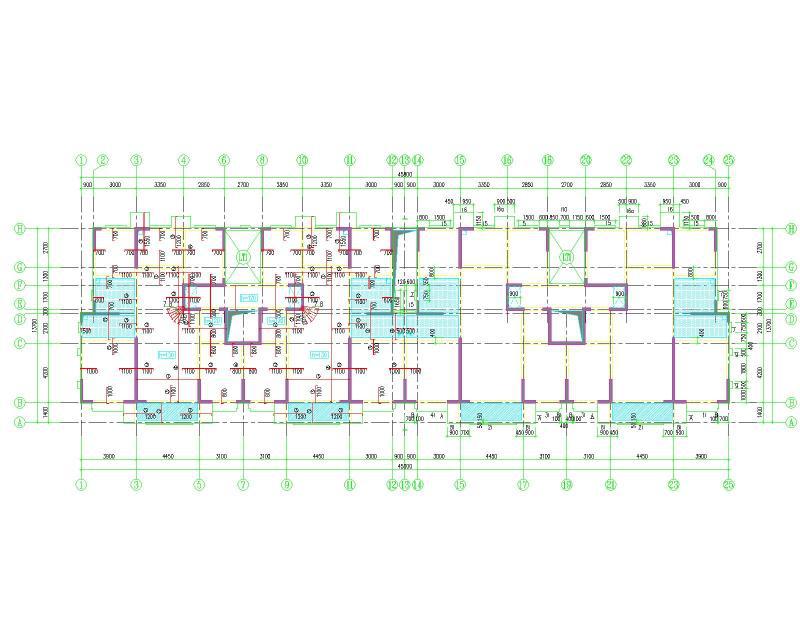

  • 四~七层顶结构平面图
    四~七层顶结构平面图
  • 屋顶层结构平面图
    屋顶层结构平面图
以上是部分截图,请下载附件后查看完整高清内容
