高层剪力墙住宅地下两层人防工程结施平面图

建筑类别：住宅

建筑高度类型：高层建筑

建筑地上层数：26层

建筑地下层数：2层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：独立基础

结构安全等级：二级

地基基础设计等级：乙级

抗震设防烈度：6度抗震

地下室功能：人防,车库,设备用房

参考图纸：25张

设计年代：近代

工程总建筑面积约 1.76万 m2/,设计标高±0.000相当于85高程基准1133.200m， 地上主体结构 26 层，结构高度 78.65 m；地下 2 层，地下室埋深 9.40 m。本人防工程为 甲类 防空地下室，按照平战结合的原则设计，平时为地下停车库，战时划分为 一 个防护单元，人防区设置地下 二 层；人防顶板面标高 -5.450 ,顶板覆土厚度 无 ;室外地面标高 -0.800 ，人防结构顶板低于室外地面。

人防结构设计使用年限与主体结构相同为 50 年。防常规武器抗力级别 六级 ，防核武器抗力级别 六级 。地下室防水等级：变配电房等一级/其它二级，地下室耐火等级： 一级 。

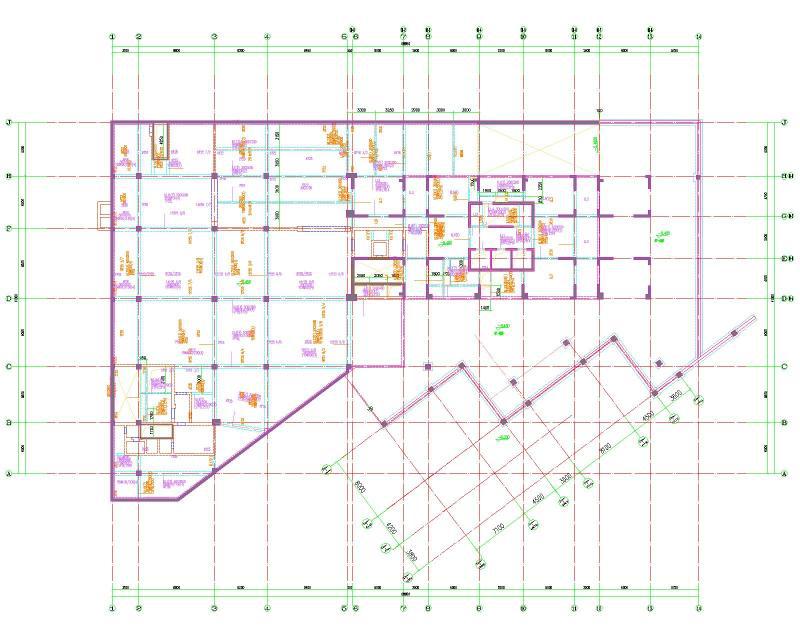

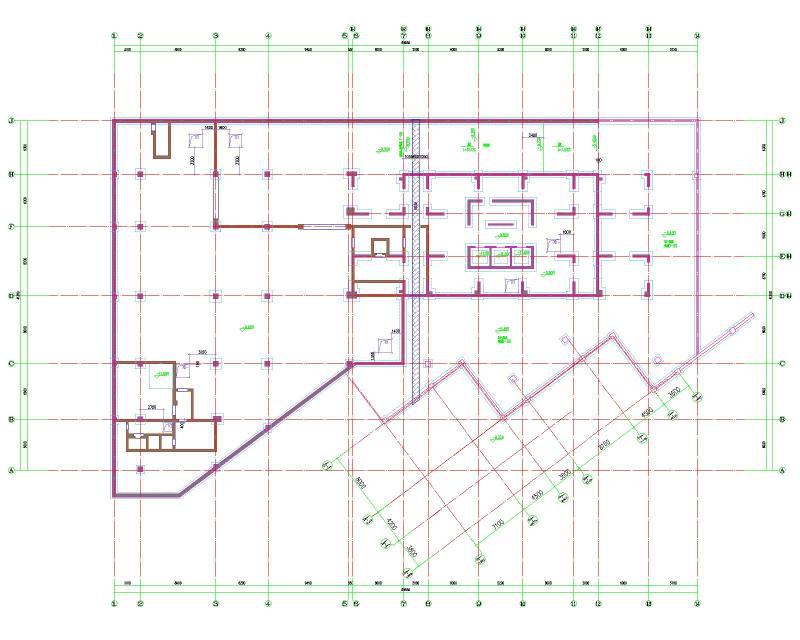

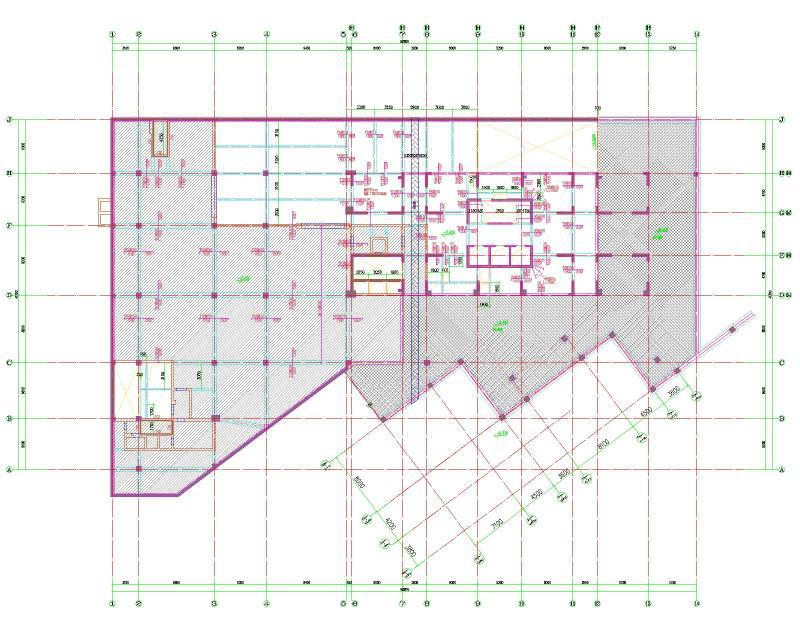

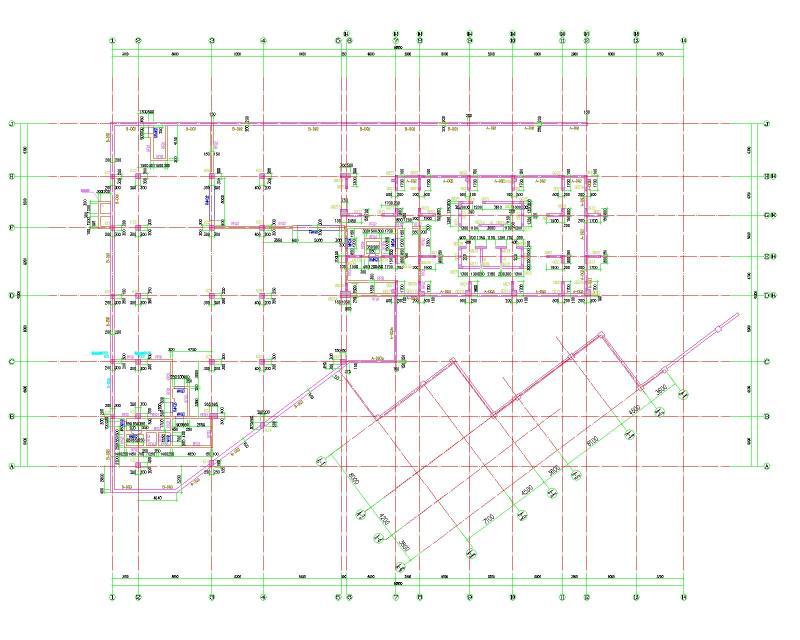

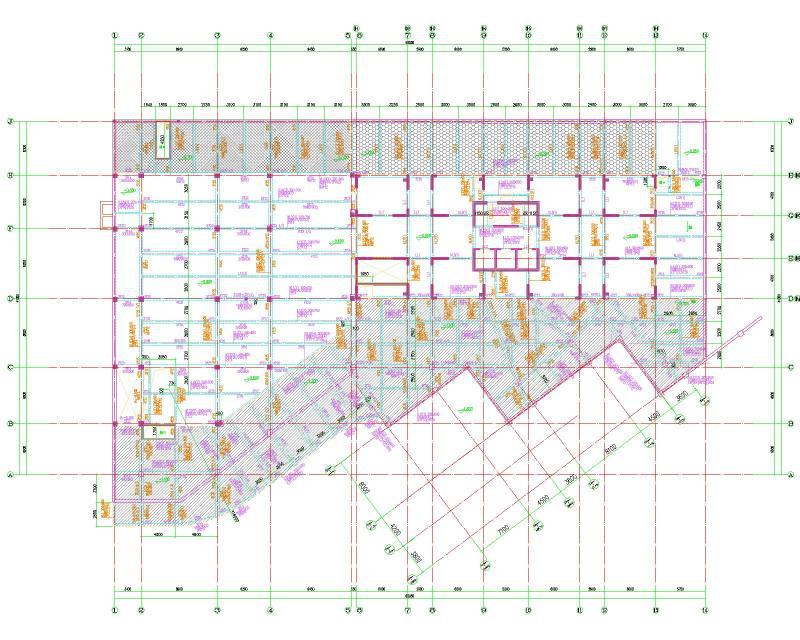

包含：结构设计总说明，平法补充及调整，结构标准构件选用图，存在危险性较大的分部分项工程的提示，人防结构设计总说明，基础平面图，地下室底板结构平面图，地下二层墙柱平面图，框架柱及暗柱配筋，地下一层顶板结构平面图，地下一层顶板梁配筋平面图，地下二层顶板梁配筋平面图，楼梯结构图，等共计25张。
