2层汽车站给排水图纸

  • 建筑类别:交通
  • 建筑地上层数:2层
  • 设计内容:给排水, 消火栓, 自动喷水

附件详情

该项目为汽车站。 建筑两层,建筑总高度9.400m。室内外地坪高差为0.15m。该项目设有生活给水系统 ,生活污、废水系统,雨水系统,室内外消火栓给水系统,自动喷洒灭火系统。 系统说明 该项目设有生活给水系统 ,生活污、废水系统,雨水系统,室内外消火栓给水系统,自动喷洒灭火系统。 (一)生活给水系统 1. 水源:建筑的供水水源为城市自来水,进水水质应符合《生活饮用水卫生标准》的要求。
2. 该项目最高日生活用水量为15m3/d.最大时生活用水量为 2.82m3/h。3. 该项目生活给水采用城市自来水,给水系统设计秒流量6.57l/s,要求供水压力0.3MPa。
4. 管网系统:采用下行上给枝状供水管网。
(二)污、废水系统
卫生间污水采用单立管升顶通气管排水系统,自流排至室外污水管网。
(三)雨水系统
屋面雨水采用重力流内排水系统,排至室外散水.
(四)消防给水系统及灭火器配置
消防给水系统及灭火器配置按设计范围内同时发生一次火灾设计。采用临时高压供水系统。室外集中设消防水泵房,消防水池。
1.室外消火栓系统
该项目室外消防用水水源为市政给水管网,消防用水量20L/s,火灾延续时间2h,一次火灾设计室外用水量为144m3。围绕建筑物,水泵接合器周围40m以内布置室外消火栓3个。
2.室内消火栓系统
(1)该项目室内消防用水水源为建筑消防水池储水,消火栓消防用水流量为:室内消火栓10L/s,火灾延续时间2h,一次火灾设计总用水量为360m3(包括自动喷洒系统用水量288m3),要求供水水压0.40MPa。
3.自动喷水灭火湿式系统
(1)该项目按中危险级1级设置湿式自动喷水灭火系统,设计喷水强度6L/min·m2,消防流量为25l/s,火灾延续时间为 1h。进口要求水压0.40MPa。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

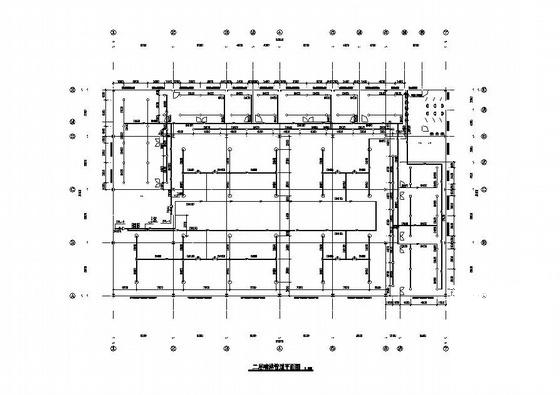

  • 2层汽车站给排水图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
