千园之城森林公园结构平面布置图及标高地梁配筋图

该附件为: 森林公园办公商业楼及配电室卫生间结施 格式为CAD+Word,。
一、项目概要(服务中心):
  • 该项目基本风压W0=0.30KN/平方米(n=50年),基本雪压W=0.20KN/平方米 (n=50年),地面粗糙度B类。抗震设防烈度6度,设计特征周期0.35s,建筑场地类别:Ⅱ类,建筑层数:地上1层,局部地下1层;房屋使用功能:公园游客服务中心,该项目结构体系:剪力墙结构,环境类别:地下室外墙及地下室底板.地下室顶板的室外部分构件为二a类构件;屋面露天构件为二a类,其余室内构件为一类。设计使用年限50年,建筑结构安全等级二级,地基基础设计等级乙级。
  • 包含:资料目录,结构设计总说明,基础平面布置图,机械成孔灌注桩统一说明,-3.650标高地梁配筋图,框架柱平面布置图,屋面框架柱平面布置图,屋顶模板图,等共12张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

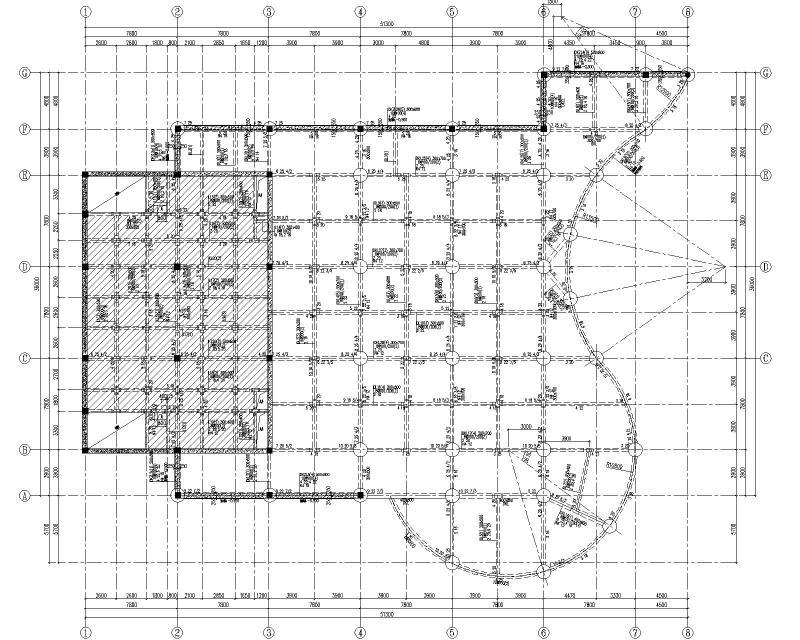

  • 屋顶梁配筋图
    屋顶梁配筋图

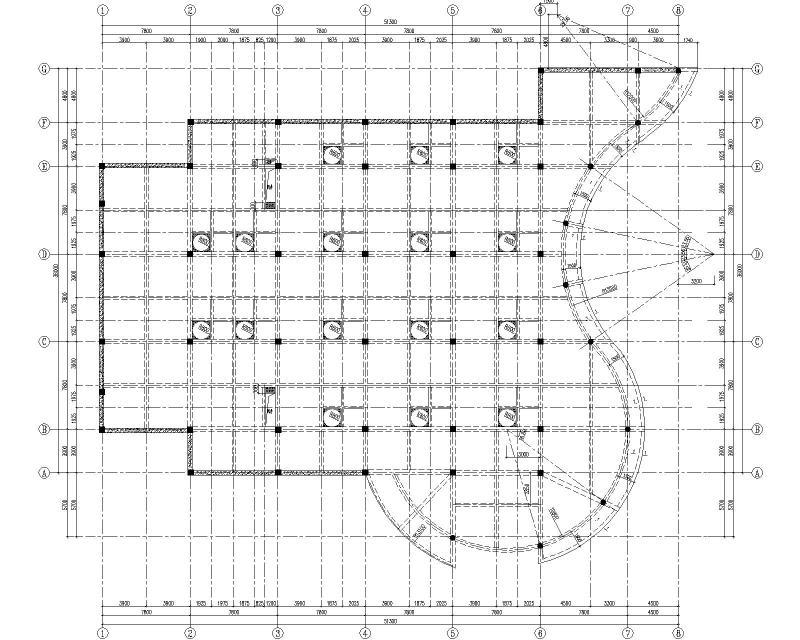

  • 标高地梁配筋图
    标高地梁配筋图

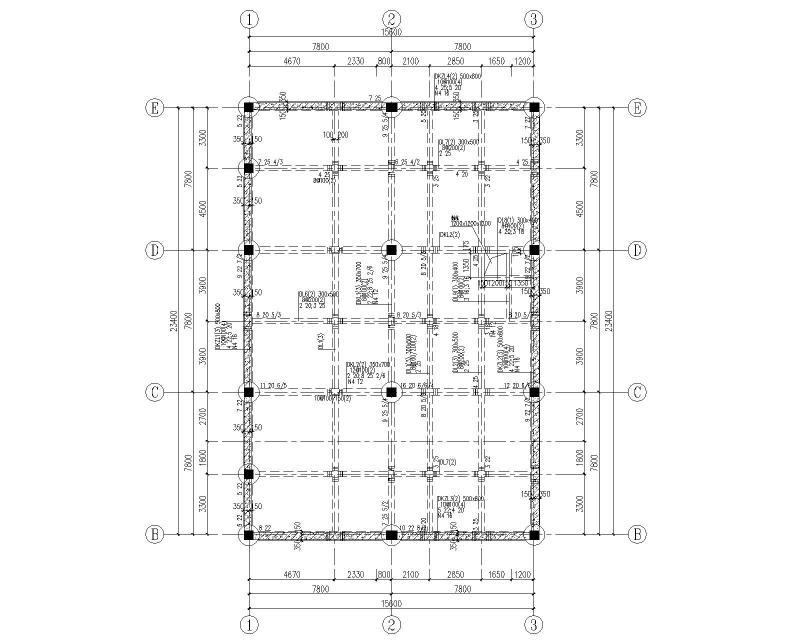

  • 标高梁配筋图
    标高梁配筋图
  • 框架柱平面布置图
    框架柱平面布置图
  • 屋顶模板图
    屋顶模板图
  • 屋面框架柱平面布置图
    屋面框架柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
