儿童群体森林公园景观施工大样图平面布置图

  • 使用群体:儿童
  • 绿地类型:森林公园
  • 图纸设计深度 :施工图
  • 项目所在地:贵州
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:40+张
  • 设计年代:近代
  • 景观设施:树池花坛花钵,水景设计,景观照明,铺装设计,假山置石,园林古建,儿童娱乐设施
该附件为 儿童群体森林公园 景观施工图 图纸资料丰富。
该项目负荷等级为三级,景观照明设备容量为9.956KW。
该项目采用380VAC电源,电源来自附近专变或室外低压配电室,进线电压不小于380V,电缆最末段压降不得大于10%。
本次施工设计中的外进土壤均为适宜植物生长的种植土,不含建筑垃圾、杂草根、淤泥和碎石等。
乔木覆土厚度为120CM以上,小乔木覆土厚度为90CM以上,灌木覆土厚度为40CM以上,草坪厚度为20CM以上。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

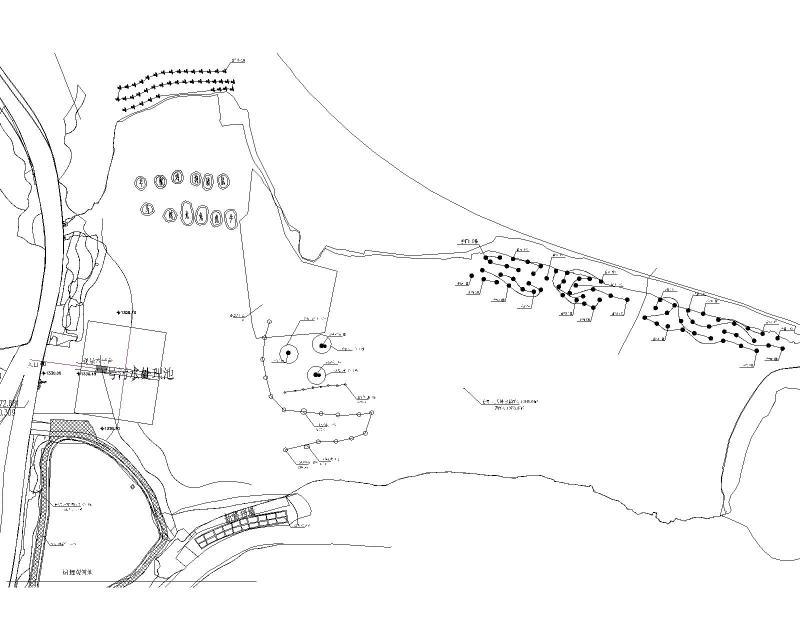

  • 分区一乔灌木平面布置图
    分区一乔灌木平面布置图
  • 分区二乔灌木平面布置图
    分区二乔灌木平面布置图

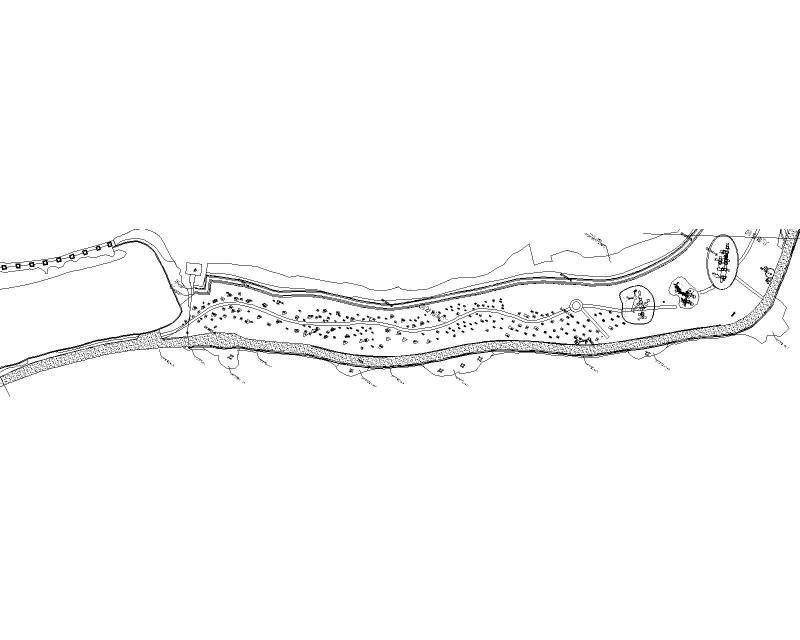

  • 分区三乔灌木平面布置图
    分区三乔灌木平面布置图

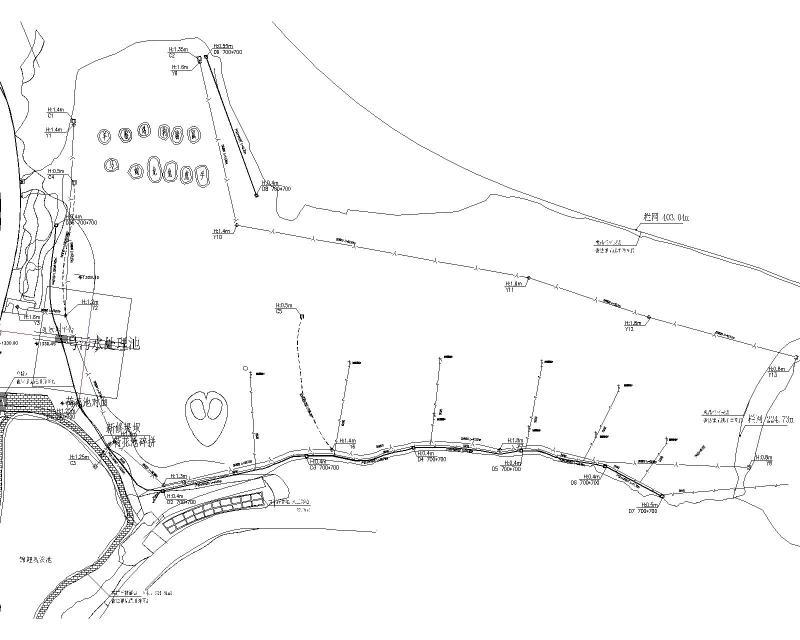

  • 强弱电给排水分区二平面布置图
