4层生产孵化厂房给排水施工大样图平面图及系统图

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：多层建筑
建筑设计面积：6541.67平方米
建筑地上层数：4层
图纸设计深度：施工图
图纸设计格式：CAD2000
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统,灭火器配置系统
供水方式：市政供水
排水体制：污废合流,雨污分流
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
项目所在地：广西

项目概要：本项目为 贵州省生产孵化厂房给排水施工图 ，占地面积约34.72亩,其中2#厂房占地面积约2.4亩。本次出图为2#厂房。2#厂房由地上四层，屋顶层组成。总建筑面积6541.67平方米，地上建筑设计面积：6541.67平方米，建筑总高为23.8m，为多层厂房.本厂房火灾危险性分类为丙类，抗震设防烈度6度。

设计范围：该厂房室内给排水及室内外消防设计。

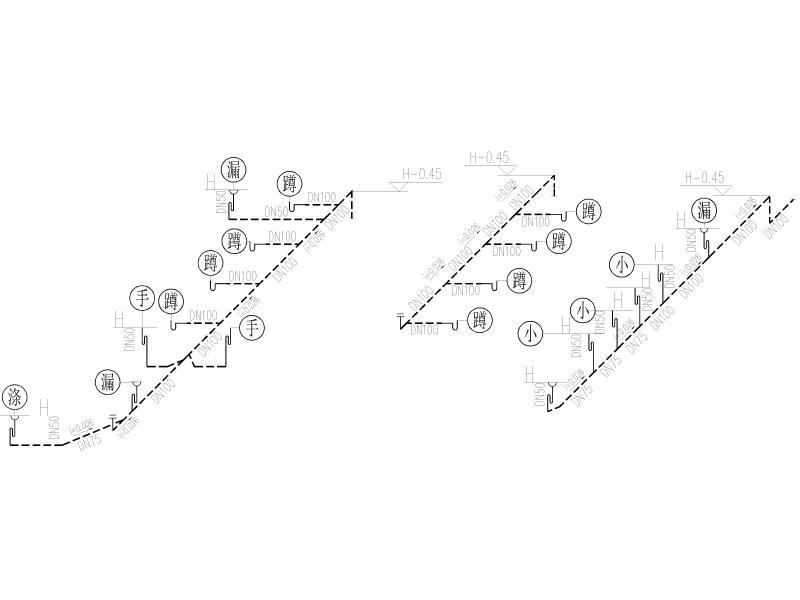

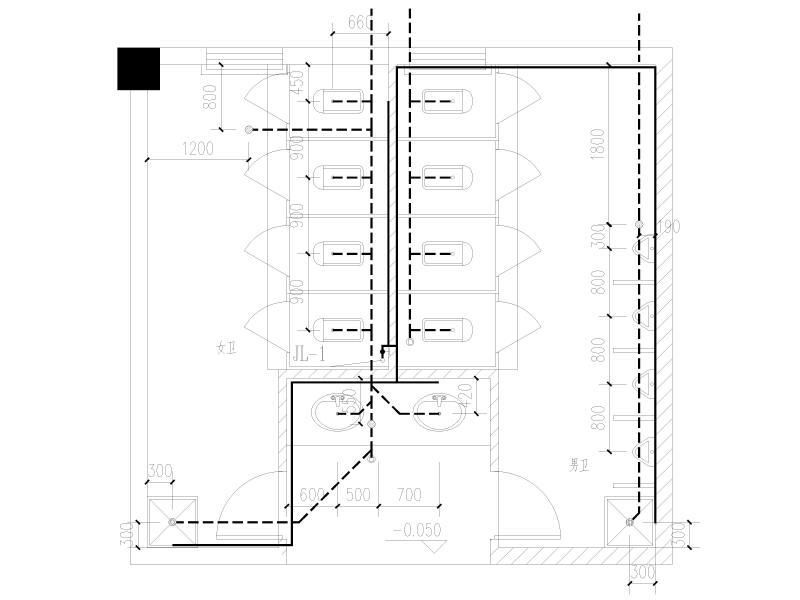

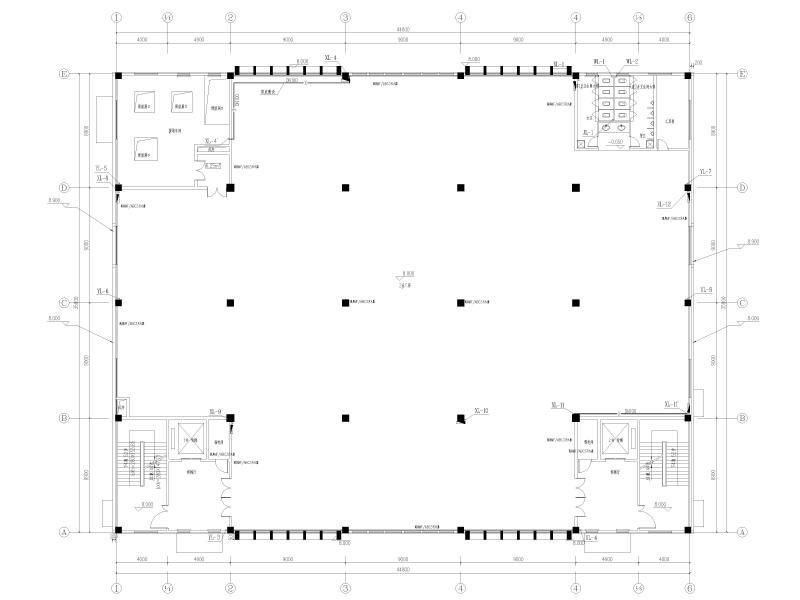

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
