4层商场建筑楼VRV空调通风系统设计施工大样图和平面图

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:空调,通风
  • 冷热源:空气调节器
  • 送风方式:散流器送风

附件详情

一、项目概要:
地上4层,地下一层,为一商场建筑楼...
二、通风系统:
1.该项目为地下一层,地下层平时作汽车库及非机动车库,战时六级二等人员掩蔽所。
2.地下室机动车库设置机械排风系统,风量按汽车库体积的≥6Ts/h的换气次数...

图纸共9张。

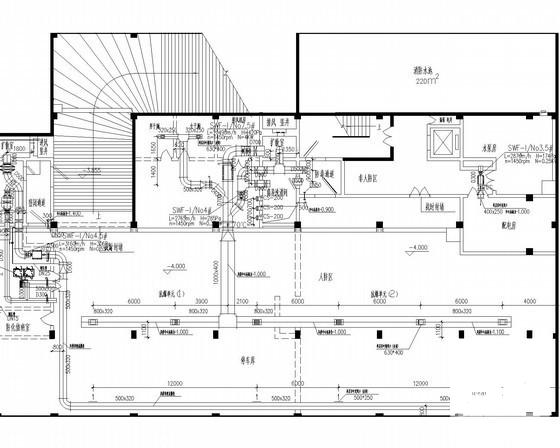

空调 平面布置图

人防排风口部大样图

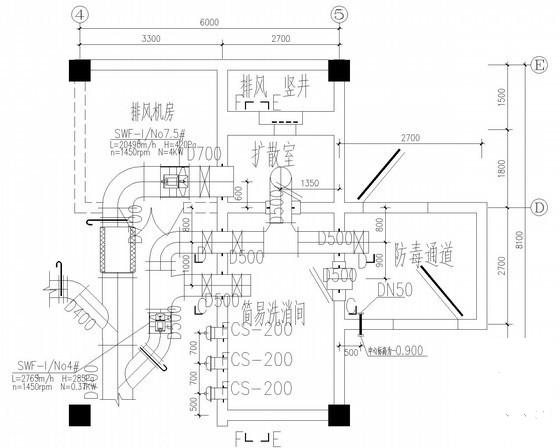

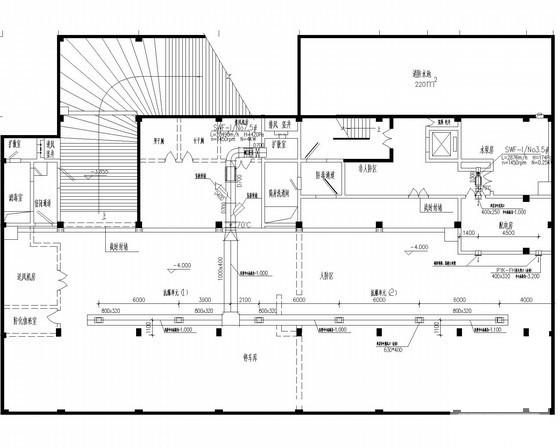

战时地下车库人防通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 空调vrv系统施工 - 1
    空调vrv系统施工 - 1
  • 空调vrv系统施工 - 2
    空调vrv系统施工 - 2
  • 空调vrv系统施工 - 3
    空调vrv系统施工 - 3
  • 空调vrv系统施工 - 4
    空调vrv系统施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
