17943平米28层商住楼给排水施工大样图

  • 设计说明:有
  • 建筑类别:住宅, 办公, 商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:17943.20平方米
  • 地上层数:26层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 地下室用途:人防, 车库, 设备用房, 其它
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统, 喷淋系统, 灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水, 变频供水, 分区供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱, 水泵, 泵房

附件详情

  • 地下层喷淋平面图
  • 各层给排水、消防平面图
  • 标准层给排水、消防平面图
  • 电梯机房水箱间给排水、消防平面图
  • 屋顶给排水平面图
  • 标准层单元给排水大样图
  • 高位消防水箱间 平面布置图
  • 人防水箱间平面布置图
  • 泵房给水、消防、喷淋平面布置图
  • 生活泵给水系统图
  • 消防泵给水系统图
  • 喷淋泵给水系统图
  • 排水系统图
  • 消防系统
  • 冷凝水系统图

附件详情

该项目总建筑设计面积:17943.20平方米;其中地下二层906.37平方米;地下一层906.37平方米;地上建筑面积16130.46平方米;建筑物层数、层高:地下二层,地上二十六层,檐口高度76.50m,层高:地下二层3.6m,地下一层3.6m,地上一层3.9m;地上二层3.6m;三~二十六层2.8m;地下二层为人防地下室(平时贮藏室),地下一层为设备间及储藏间;地上一、二层为商业办公,三~二十六层为住宅。
共18张图纸。

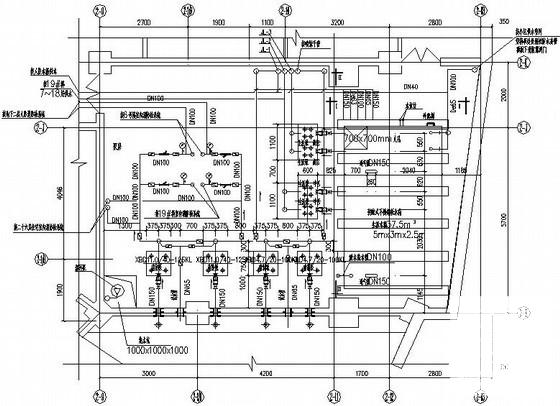

泵房给水、消防、喷淋平面布置图

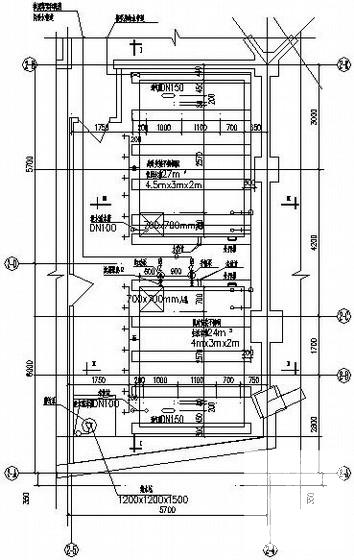

人防水箱间平面布置

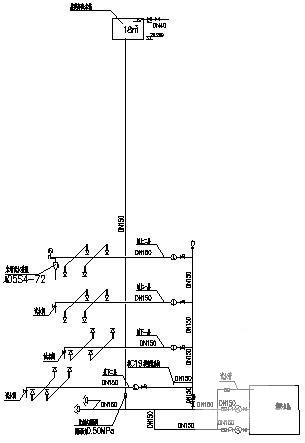

喷淋系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

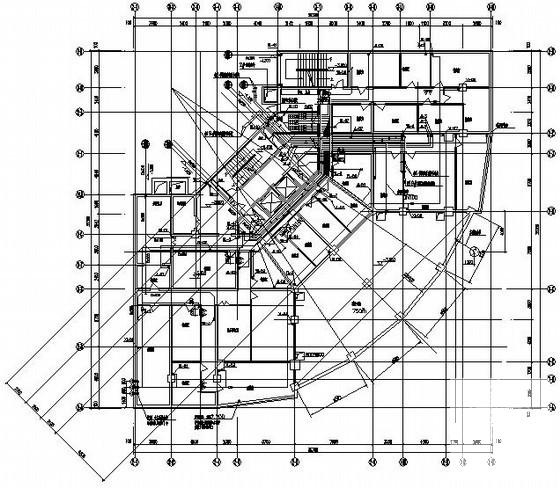

  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
