复合式衬砌结构隧道防排水示意图纸

附件详情

隧道设置为平行的双洞,左右线隧道中线相距45米。左线长2056米,右线长2109米。单洞净宽9.75米,净高5米,路面横坡2%,轮廓为单心圆拱,接圆曲墙。隧道进口为削竹式洞门,出口为端墙式洞门。隧道衬砌结构除洞口浅埋段和洞口偏压段为整体式衬砌结构外,洞内支护衬砌结构均采用以“新奥法”理论为基础和柔性支护体系为主的复合式衬砌结构。
防水原则:
(1)全洞满铺防水层,防水层采用EVA点复合防水卷材,采用热风双焊缝 施工工艺 ,防水卷材厚1.2mm,无纺布300g/m ;隧道衬砌变形缝应设置橡胶止水带,施工缝应设置膨胀橡胶止水条。
(2)模筑砼采用防水砼浇筑,其抗渗标号不得低于S6。
排水原则:
(1)墙背渗水处设橡塑排水板一道,计量间距取为10m。墙背有集中股水流处设置弹簧排水管,计量间距取为20m。
(2)隧道左右边墙背后设置φ100HDPE单壁打孔波纹排水管各一道,其纵坡与路面一致。
(3)隧道边墙底部横向每隔10m设置一道φ100HDPE单壁无孔波纹泄水管,使墙背水排入中央排水管内。
……共计2张,

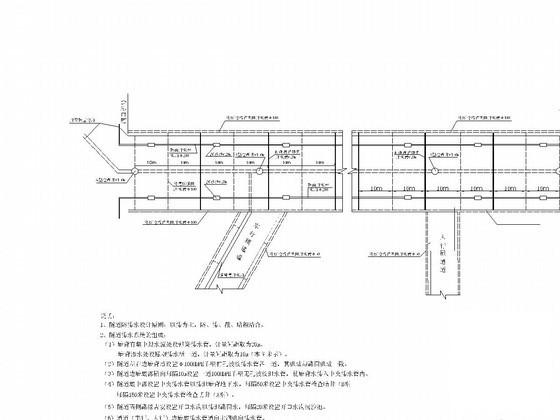

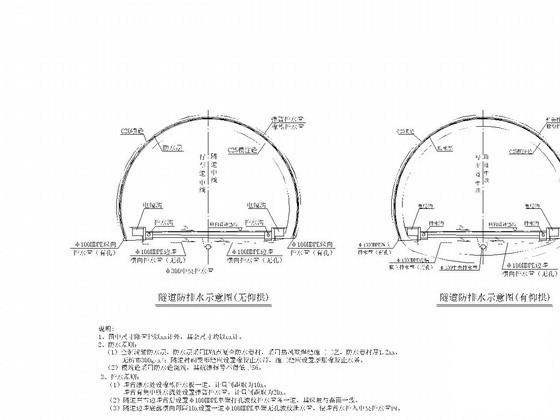

隧道防排水示意图
