城市人行天桥工程结构施工图纸设计构造图

  • 位置:重庆
  • 设计年代:近代
  • 使用性:人行桥

附件详情

  • 结构工程施工图 设计说明
  • 结构工程材料数量表
  • 人行天桥平面布置
  • 人行天桥立面布置
  • 人行天桥梯道立面布置(一)~(二)
  • 人行天桥钢箱梁构造图(一)~(二)
  • 天桥梯道钢箱梁构造(一)~(六)
  • 梯道踏步板钢筋构造
  • 梯道扩大基础构造
  • 桥墩一般构造(一)~(二)
  • 桥墩墩柱钢筋构造(一)~(二)
  • 桥墩桩基钢筋构造(一)~(二)
  • 栏杆构造(一)~(二)
  • 天桥铺装构造
  • 桥面排水构造
  • 人行道隔离栏杆构造

附件详情

本人行天桥上跨 城市道路 ,天桥跨径17.2m,设计主要包括:1x17.2m简支钢箱梁、两端梯道(宽度为2.0m)、桥墩及附属设施等。
……
拟建人行天桥两端及梯道边线相距约4.50~5.60m均分布有商业及居民建筑物,楼高4~7层,多为砖混结构,基础多为条形基础和独立柱基础,以中风化基岩作持力层。拟建人行天桥设计拟采用桩基础或独立柱基础,设计地面标高与现状地面标高一致,不存在大开挖和高填筑,施工对现有建筑物基础影响小,但人行道上行人较多,施工时应采取有效的防护措施,确保行人按全。
……
天桥桥面宽3.3m,梁体采用等截面直腹板钢箱梁形式。箱梁梁高0.9m,顶宽3.3m,底宽1.6m。天桥下部为钢筋混凝土花瓶墩,顺桥向厚0.65m。横桥向花瓶墩顶宽1.6m,在墩顶2.4m范围内通过圆弧渐变到0.8m,其余位置保持0.8m不变。桥墩基础为机械钻孔桩,桩基直径1.5m。该项目所有桩基础均按机械钻孔成桩进行设计。
上部钢结构施工顺序为:
1)吊装主线天桥钢箱梁,并现场拼装焊接;
2)吊装钢梯道梁并与天桥钢箱梁焊接;
3)施工桥面铺装及栏杆外部装饰等。
……
共39张,。

人行天桥立面布置图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

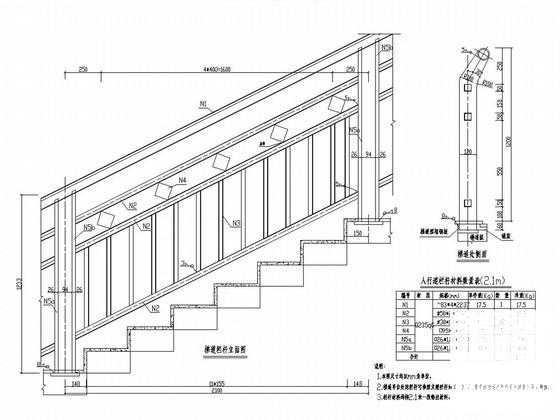

  • 人行天桥结构施工图 - 1
    人行天桥结构施工图 - 1

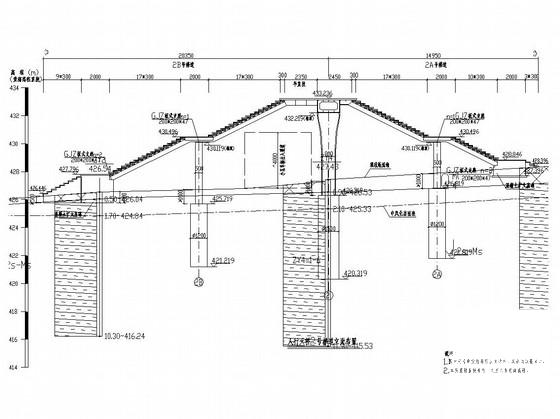

  • 人行天桥结构施工图 - 2
    人行天桥结构施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
