钢桁架结构商业街人行天桥结构初设图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:方案(初设图)
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

商业街人行天桥工程,天桥共振采取SAP计算,结构分析采取3D3S分析,MIDAS校核。护栏采用不锈钢扶手,建筑设计结构形式为钢桁架结构。抗震设防烈度为六度。
该资料包含: 结构设计说明 ,天桥 平面布置图 ,天桥立面布置图,天桥底平面结构图,天桥顶平面结构图,节点详图,柱脚节点详图,共计8张图。
设计年代:近代.01.21

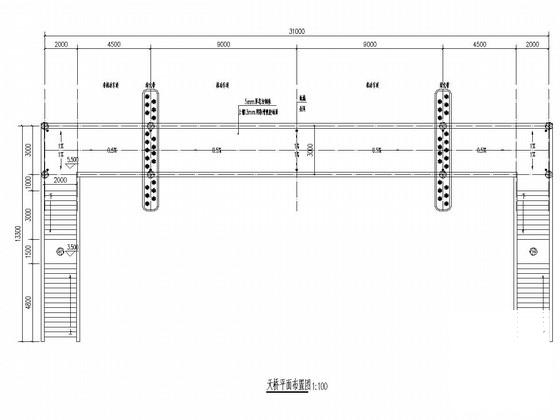

天桥平面布置图

天桥立面布置图

柱脚节点详图

节点详图

天桥侧结构布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢桁架人行天桥 - 1
    钢桁架人行天桥 - 1
  • 钢桁架人行天桥 - 2
    钢桁架人行天桥 - 2
  • 钢桁架人行天桥 - 3
    钢桁架人行天桥 - 3
  • 钢桁架人行天桥 - 4
    钢桁架人行天桥 - 4
  • 钢桁架人行天桥 - 5
    钢桁架人行天桥 - 5
  • 钢桁架人行天桥 - 6
    钢桁架人行天桥 - 6
以上是部分截图,请下载附件后查看完整高清内容
