城市主干路电力排管工程施工图纸设计平面图及断面图布置图

本图纸主要包括城市主干路工程10kV电力排管土建部分，包括混凝土工井、过路管，以及开闭所建筑图及结构图等。全程工井位于路南非机动车道上。工井摆放位置、排管数量、方向见线路平面路径图。

……

电缆工作井：根据线路路径，工井型式有、三通井、四通井、手井。

1）电缆工作井设计荷载按汽-20级；

2）混凝土结构工井为C25钢筋砼，底板配筋为双向双层Φ16@200；顶板配筋为双向双层Φ16@100,井孔四周加筋各2Φ25，底板板厚250mm、顶板板厚200mm.垫层砼为C15砼。

3）每个工井内设一集水井，集水井尺寸为500×500×500，积水定期用泵清除。集水井内壁为20mm厚1：2防水砂浆抹光，井盖为600×600铁箅子。

……

共39张，。

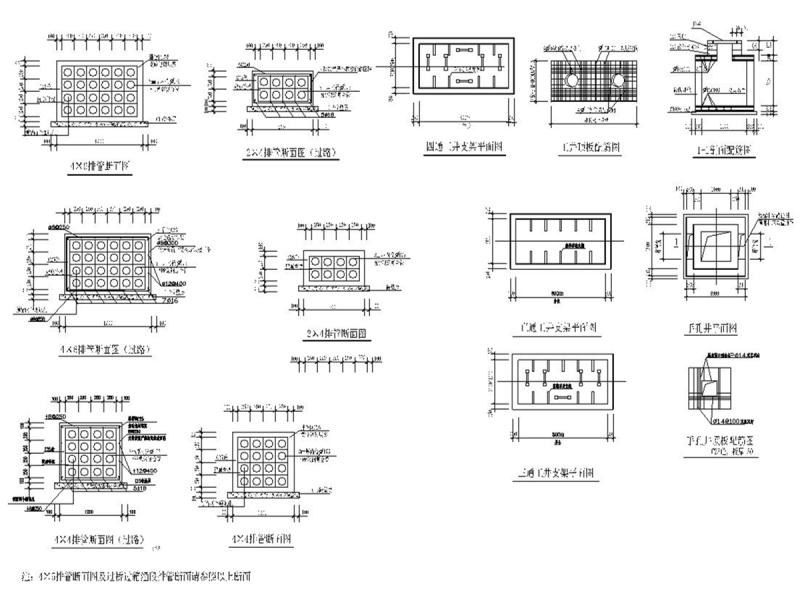

排管断面图布置图

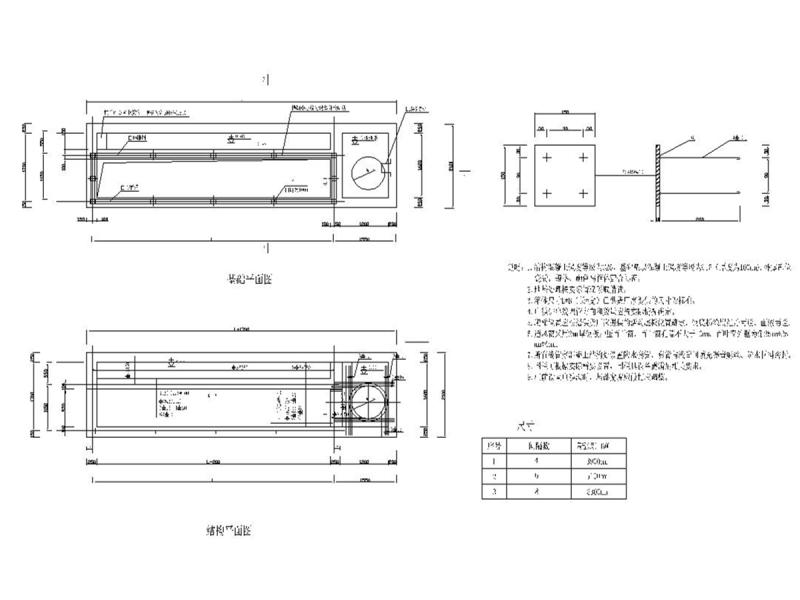

环网柜基础平面图

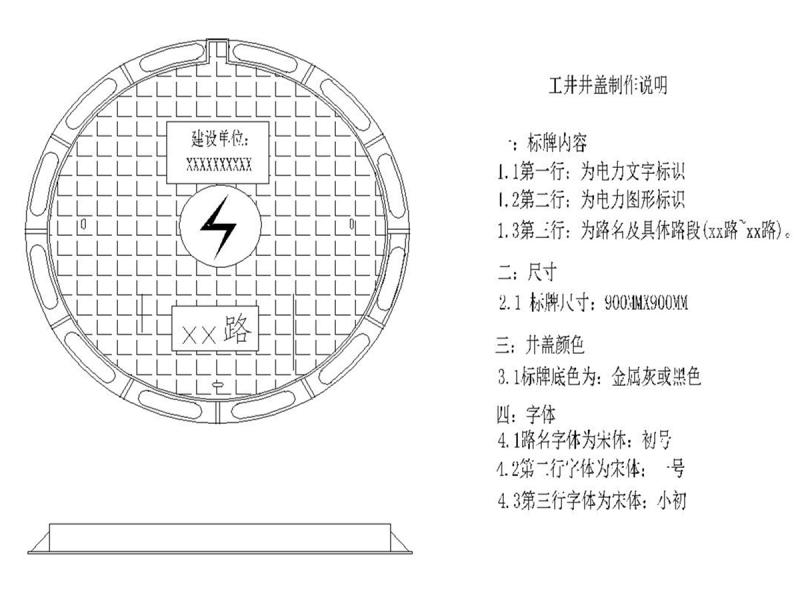

工井井盖制作说明

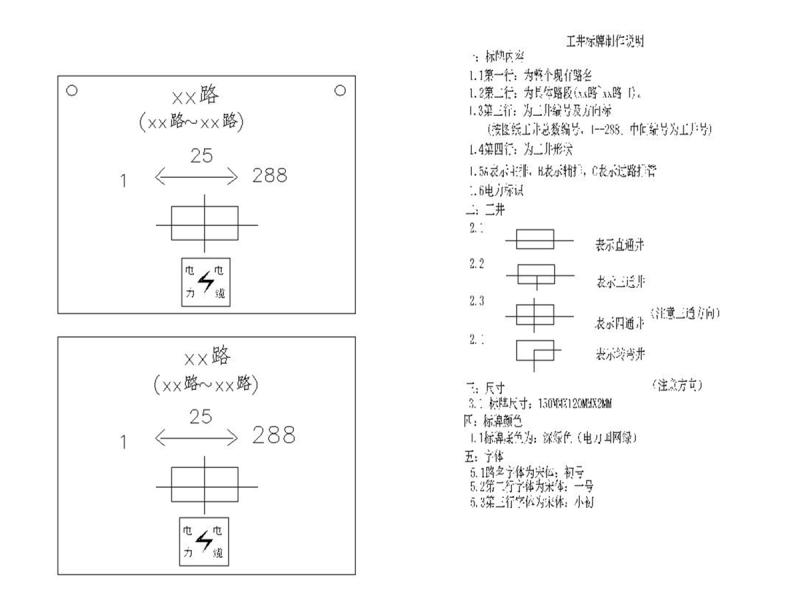

工井标牌制作说明
