50米宽城市主干路交通标志标线施工大样图平面布置图及构造图

附件详情

  • 设计说明

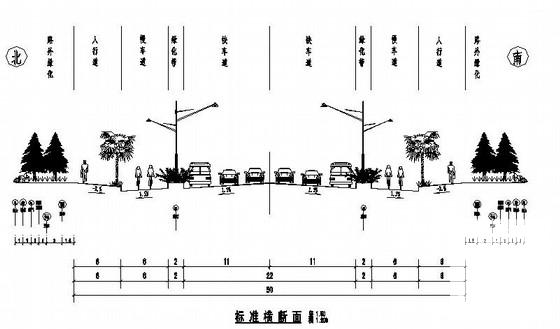

  • 市政道路 标准断面图
  • 交通 平面布置图 2
  • 交通标线大样图
  • 公交港湾标线大样图
  • 标牌及路名牌大样图
  • F杆信号灯大样图
  • 人行信号灯大样图

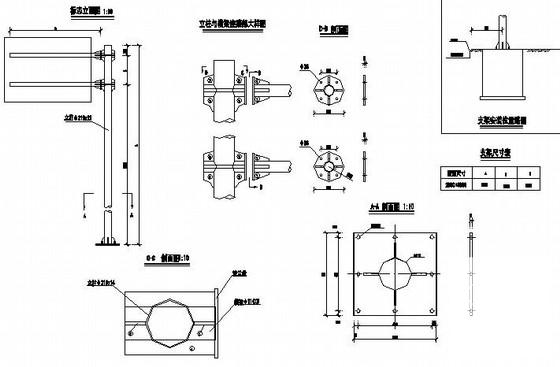

  • 单柱式标志一般构造图(D1型支架)
  • 单柱式标志一般构造图(D1型基础)
  • 单柱式标志一般构造图(D2型支架)
  • 单柱式标志一般构造图(D2型基础)
  • 单悬臂标志一般构造图(F1型支架)2
  • 单悬臂标志一般构造图(F1型基础)

附件详情

设计依据《 城市道路 交通设施设计规范》(GB 50688-近代);《道路交通反光膜》GB/T 18833-近代
城市主干路道路全长445.623米, 道路红线总宽度50米,单侧快车道宽11米,机非分隔带宽2米,慢车道宽6米,人行道宽6米。本项目交通工程设计内容为:交通标志、交通标线。
……
指示标志:指示车辆和行人行进的标志,蓝底白字。矩形,蓝底白色图案,指示各交口通向。警告标志:边长90厘米的等边三角行,顶角朝上,黄底、黑边、黑色图案。
⑵交通标志结构。主要有单柱式和单悬臂式两种:单柱式:1.5毫米厚铝合金板,φ114热镀锌管立柱,钢筋混凝土基础;单悬臂式:1.5毫米厚铝合金板,φ159热镀锌管立柱,钢筋混凝土基础。禁止变换车道线,45米长,线宽0.15米,白色实线;路面中心线:线宽15厘米,黄色实线;车行道边缘:线宽0.15米,白色实线。地下电缆线穿线采用φ50的PE管,每根管口必须严格处理好毛刺,手孔井的深度在60~80cm,底部应设有渗水孔。
……
共计15张,

交通标线大样图

人行信号灯大样图

单悬臂标志一般构造图(F1型支架)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 城市主干路交通标志图 - 1
    城市主干路交通标志图 - 1
  • 城市主干路交通标志图 - 2
    城市主干路交通标志图 - 2
  • 城市主干路交通标志图 - 3
    城市主干路交通标志图 - 3
  • 城市主干路交通标志图 - 4
    城市主干路交通标志图 - 4
以上是部分截图,请下载附件后查看完整高清内容
