城市道路涵洞工程施工图纸设计构造图及剖面图

附件详情

  • 工程说明
  • 工程数量表
  • 箱涵平面布置
  • 箱涵平立面构造
  • 箱涵地质纵断面
  • 箱涵地质横断面
  • 箱涵一般构造
  • 箱涵钢筋构造图
  • 箱涵沉降缝及止水带构造

附件详情

图纸为 城市道路 涵洞工程施工图设计,共计23张,内容涵盖箱涵平面布置、平立面构造、地质纵断面、地质横断面、一般构造图、钢筋构造图、箱涵沉降缝及止水带构造图等。
……
设计技术标准:
(1)排水体制:工程设计范围内雨、污水分流制。
(2)土容重:20kN/m3
(3)设计年限:结构主体设计使用年限为50年。
(4)钢筋混凝土构件处于Ⅱ类环境,最大裂缝宽度限值wmax=0.20mm。
(5)箱涵涵身混凝土的防水等级为二级(S8)。
……
箱涵中线长32.5m,箱涵与设计道路斜交布置。箱涵中心线与道路设计线斜交度为109°。地质概况:箱涵底部以填土为主。建议该箱涵采用明挖法施工,放坡坡率:土层可按1:1.0放坡。岩层可按1:0.5放坡。结构设计:根据排水要求及地质资料箱涵采用全封闭框架结构。箱涵净空为双孔B1×H1=4000mm×6000mm,箱涵顶板厚500mm, 箱涵底板厚500mm,箱涵侧墙厚500mm。承载力达不到设计要求应采取砂卵石换填层换填处理,换填深度不小于2.0米.换填后地基承载力不小于160Kpa。如果达不到设计要求,进行换填处理,然后按照路基压实度压实。两侧箱涵洞口与河道顺接。
……
共23张,。

箱涵钢筋构造图

涵洞剖面图

箱涵一般构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

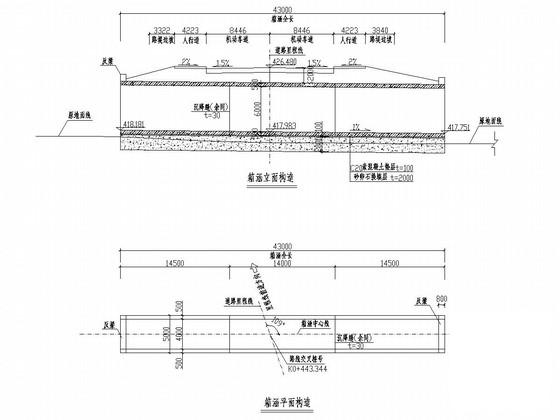

  • 城市道路涵洞施工图 - 1
    城市道路涵洞施工图 - 1

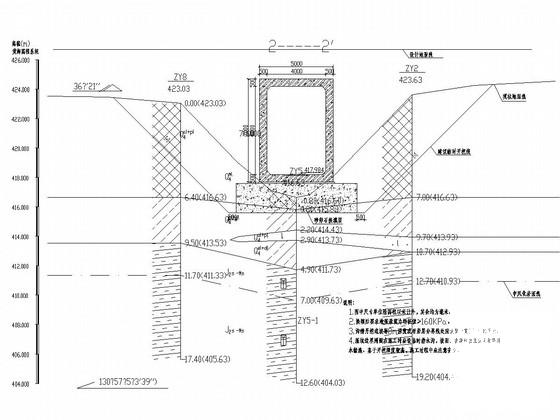

  • 城市道路涵洞施工图 - 2
    城市道路涵洞施工图 - 2

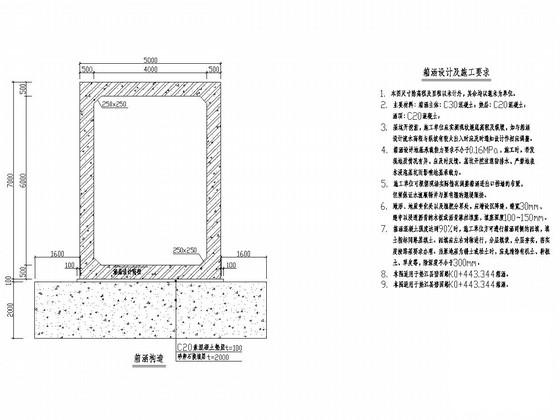

  • 城市道路涵洞施工图 - 3
    城市道路涵洞施工图 - 3

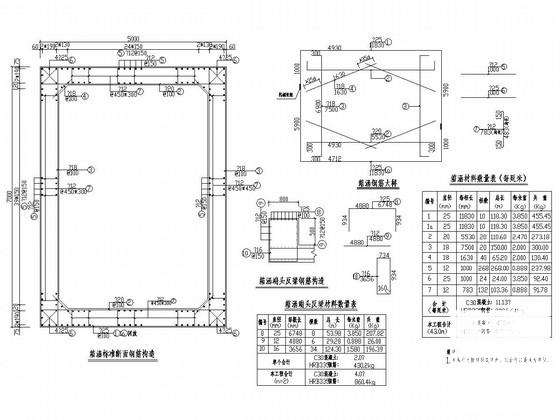

  • 城市道路涵洞施工图 - 4
    城市道路涵洞施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
