道路工程电缆排管配套工程设计施工图纸

附件详情

项目概要:
1、沿五桂路(金达南路-鄞州大道东段)北侧新建排管,路径位置为道路红线内侧1m处。
2、新建XGJ-3040工作井37只;
穿公路排管:新建16Pφ200排管391m;
不穿公路排管:新建16Pφ200排管1152m;
新建16Pφ200过桥钢管61m。
......
设计于,共20张CAD设计图。

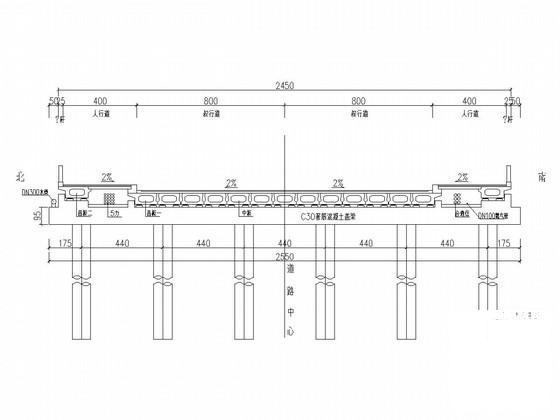

桥梁断面图

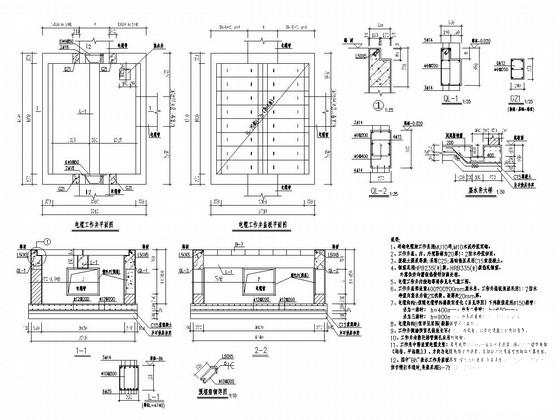

XGJ3040工作井施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

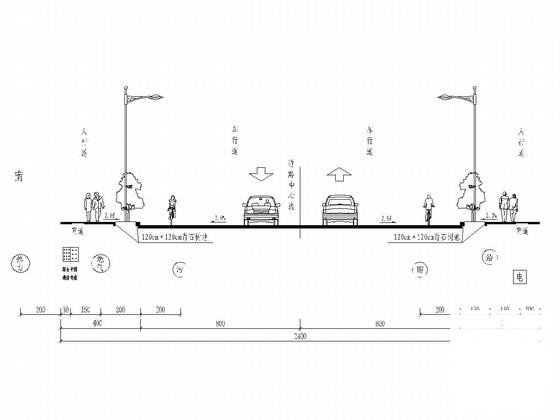

  • 道路工程设计施工图 - 1
