商住楼钢筋工程施工方案(2011年)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋焊接:电渣压力焊
  • 主要部位:柱, 剪力墙
  • 特殊节点详图:后浇带, 其他
  • 钢筋保护层:马凳
  • 编制时间:
  • 施工主要设备: 钢筋切断机、调直机、钢筋弯曲机、滚扎直螺纹加工机、钢筋钩、钢筋扳子

附件详情

  • 一、编制依据 1
  • 二、项目概要 1
  • 2.1设计概况 1
  • 2.2钢筋概况 1
  • 三、施工安排 2
  • 3.1劳动组织及责任分工 2
  • 四、施工准备 3
  • 4.1、技术准备3
  • 4.2、机具准备4
  • 4.3、材料准备4
  • 五、主要施工方法及措施.6
  • 5 .1、流水段划分 6
  • 5.2、钢筋加工区布置. .6
  • 5.3、钢筋施工工艺流程控制程序8
  • 5.4、钢筋试验8
  • 5.5、钢筋的连接9
  • 5.6、钢筋配件加工 18
  • 5.7、钢筋绑扎..19
  • 5.8、钢筋定位..22
  • 六、钢筋原材料质量控制22
  • 七、钢筋加工 质量验收 标准24
  • 八、钢筋绑扎及预埋件质量验收标准25
  • 九、直螺纹连接质量验收26
  • 十、 钢筋工程 施工质量的保证措施.27
  • 十一、成品保护措施28
  • 十二、安全注意事项28
  • 十三、环保措施29

附件详情

设计概况
该项目为钢筋混凝土剪立墙结构体系,主楼地下二层,地上为三十一层,建筑物总高度92.4mm,总建筑面积约为257809.92平方米。T11#楼总建筑面积2754.86平方米,无地下室,地上三层。
钢筋项目概要
钢筋:钢筋的强度标准值应具有不小于95%的保证率。
φ– HPB235级钢筋(fy=210N/㎜2),B– HRB335级钢筋(fy=300N/㎜2),C–HRB400级钢筋(fy=360N/㎜2)。
埋件钢材φ– Q235级钢;吊钩、锚筋B- HPB235级钢,不得用冷加工钢筋。
钢筋连接:采用绑扎连接,机械连接或焊接。同一截面内的钢筋接头不得大于50%;当采用搭接的接头时,其搭接长度L1不应小于1.4LaE。
焊条:HPB235级钢筋采用E43型焊条,HRB335、HRB400级钢筋采用E50型焊条。

钢筋施工机具表
名 称 型号 数量(台)
剥肋滚轧直螺纹套丝机 GHG40 3
钢筋切断机 JC-400 6
钢筋弯曲机 GW50 4
钢筋调直机 JJM-5 2
电焊机 BX1-300 6
砂轮机 L3G-400 2
电渣压力焊机 MS-40 6
工艺操作要点
(1)基本要求
焊接地线应与钢筋接触良好,防止因起弧而烧伤钢筋;应根据钢筋级别、直径、接头型式和焊接位置,选择适宜的焊条、焊接工艺和焊接参数;带有钢板或帮条的接头,引弧应在钢板或帮条上进行;无钢筋或无帮条的接头,引弧应在形成焊缝部位,防止烧伤主筋;焊接过程中焊缝表面应保持光滑平整;焊缝余高应平缓过渡,弧应填满。
(2)帮条焊或搭接焊注意事项
进行帮条焊时,两主筋端头之间应留2~5mm的间隙;帮条与主筋之间应用四点定位焊固定;进行搭接时,二主筋应用两点固定;定位焊缝应离帮条端部或主筋端部不小于20mm;焊接时,应在帮条焊或搭接焊形成焊缝中引弧;在端头收弧前应填满弧坑,并应使主焊缝与定位焊缝的始端和终端熔合。缝中引弧;在端头收弧前应填满弧坑,并应使主焊缝与定位焊缝的始端和终端熔合。
……
附图:后浇带、顶板、侧板配筋图
共29页

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 侧板.dwg
    侧板.dwg

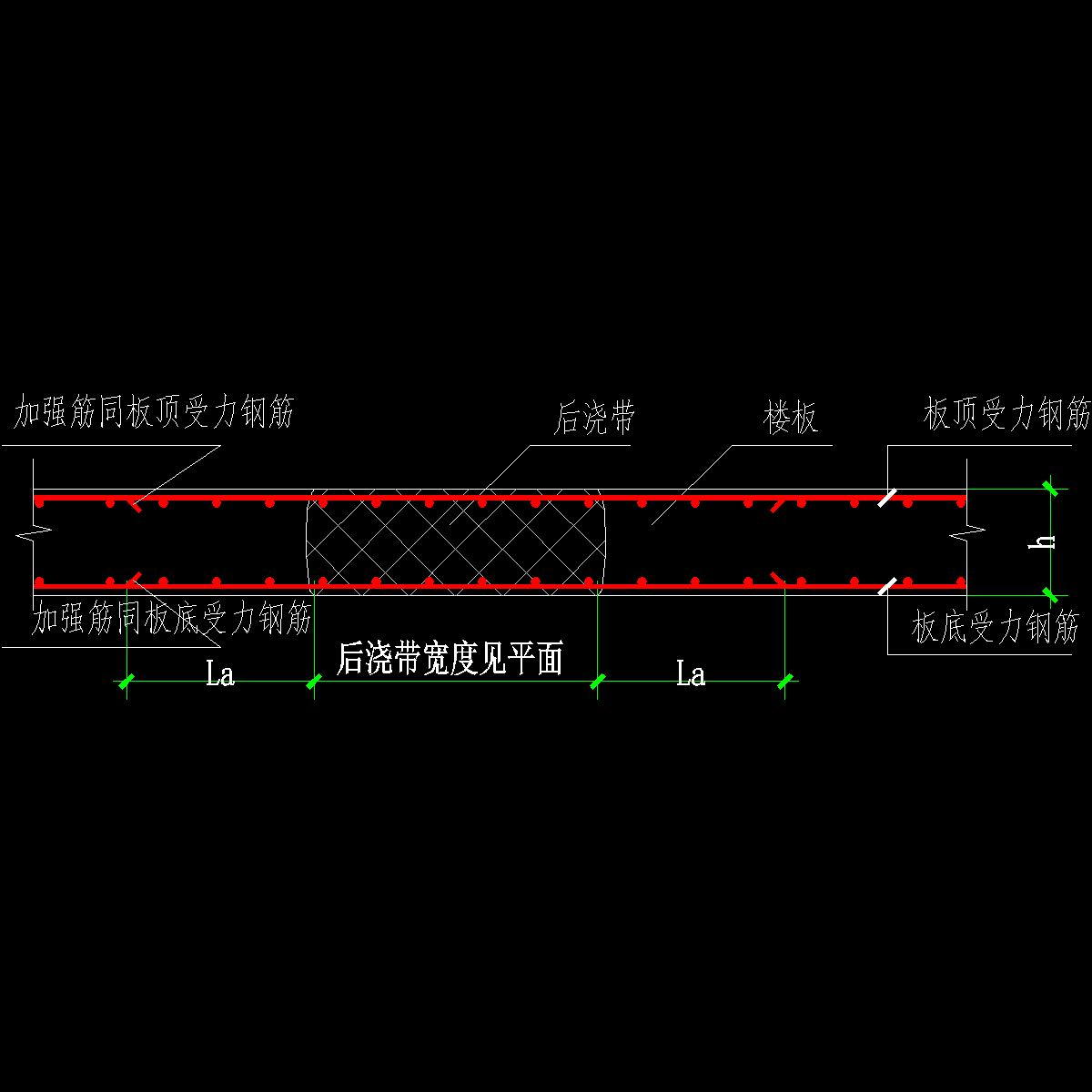

  • 后浇带.dwg
    后浇带.dwg
  • 顶板.dwg
    顶板.dwg
以上是部分截图,请下载附件后查看完整高清内容
