办公楼钢筋工程施工方案(长城杯)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 钢筋机械连接:剥肋滚轧直螺纹
  • 主要部位:柱, 底板, 剪力墙
  • 特殊节点详图:墙柱节点, 其他
  • 钢筋保护层:垫块, 马凳
  • 编制时间:
  • 施工主要设备: 套丝机、量规、游标卡尺、力矩扳手、保护帽、砂轮切割机等
  • 施工重点难点:筋摆放位置线的标定:在防水保护层上放出轴线、基础梁和墙柱、门洞位置线,并标出底板钢筋以及墙柱插筋位置

附件详情

  • 1.编制依据 2
  • 2.项目概要 2
  • 3. 钢筋工程 概况 3
  • 3.1底板及地梁配筋 3
  • 3.2墙体配筋 3
  • 3.3框架柱、暗柱及箍筋配筋 3
  • 3.4顶板配筋 4
  • 3.5梁及箍筋配筋 4
  • 3.6钢筋保护层垫块 4
  • 4.施工部署及任务安排 4
  • 4.1钢筋加工场地的安排 4
  • 4.2钢筋连接方式 4
  • 4.3流水段划分 4
  • 5.施工准备 6
  • 5.1材料准备 6
  • 5.2供货商选择 6
  • 5.3机具准备 7
  • 5.4劳动力安排 7
  • 5.5技术准备 8
  • 6.施工方法 8
  • 6.1准备及基本方法 8
  • 6.2钢筋摆放位置线的标定 9
  • 6.3钢筋加工工艺 9
  • 6.4钢筋直螺纹连接工艺 10
  • 6.5钢筋绑扎安装 13
  • 7.技术质量保证措施 19
  • 7.1进场钢筋质量标准及验收 19
  • 7.2现场钢筋绑扎安装质量要求 20
  • 7.3直螺纹机械连接接头的检验 21
  • 7.4质量控制措施 21
  • 7.5成品保护 22
  • 8.安全消防、环保与文明施工措施 23
  • 9.附录 24
  • 钢筋工程主要节点详图 24

附件详情

底板及地梁钢筋采用Ⅲ18、20、22、25、28、32。
北段底板及地梁接头位置:上层钢筋位于支座附近1/4净跨内或锚固于支座内。下部钢筋位于跨中1/3范围内。且同一区段内钢筋接头面积不得大于总面积的50%,接头间距不得小于35d(d为钢筋直径)且不得小于500mm。
钢筋摆放位置线的标定:在防水保护层上放出轴线、基础梁和墙柱、门洞位置线,并标出底板钢筋以及墙柱插筋位置线,每根底板钢筋位置线用墨线弹在底板上,墙柱插筋在插入部分的底和顶用红漆标点标识。底板及基础梁上筋绑扎完以后,在其上(用红漆标点标识)放出柱、墙、门洞位置线(控制插筋)。基础梁箍筋摆入线在对角主筋上标出。板筋、梁主筋摆放线(位置线与标高线)分别在每层顶板模板四周和梁底模端部标出。柱、梁箍筋摆放线在对角主筋上标出……
钢筋弯曲成型:1、钢筋在弯曲机上成型时,心轴直径是钢筋直径的4倍,成型轴宜加偏心轴套,以便适应不同直径的钢筋弯曲需要。同时,为使弯弧一侧的钢筋保持平直,(当钢筋为Ⅰ级钢筋时,末端做180o弯钩,平直长度为3d)挡铁轴宜做成可变挡架或固定挡架(加角钢调整)。2、箍筋成型时,应先做样品,经工长和班组长检查合格后方可进行大面积施工。弯钩要求:135o弯钩的平直段长度为10d(且不小于75mm),两端弯钩平行,长度误差不得超过5mm。3、对于弯成900的弯钩,需先做好一个大直角三角板,用于检查角度。4、加工好的钢筋必须分构件码放整齐。
墙体钢筋绑扎施工要点:①顶板混凝土浇筑完毕后,当混凝土强度达到1.2 MPa后,可进行楼层放线,弹出墙体位置线,根据墙体位置线调整墙体插筋位置。如有偏移,应按1:6弯成打弯。钢筋的弯钩朝向混凝土内。②墙筋绑扎时,竖向筋在内,水平筋在外,搭接长度及位置按上述有关规定执行。顶层剪力墙端柱、暗柱插入梁或墙内长度及剪力墙节点均按结施大样施工。竖向钢筋的绑扎要拉好对角线控制其整体的平整度。
附:各节点详图、钢筋加工区现场 平面布置图 、钢筋工程流水段划分示意图、柱定位箍、预留孔的留设位置图等(CAD格式)
…………
共28页,。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

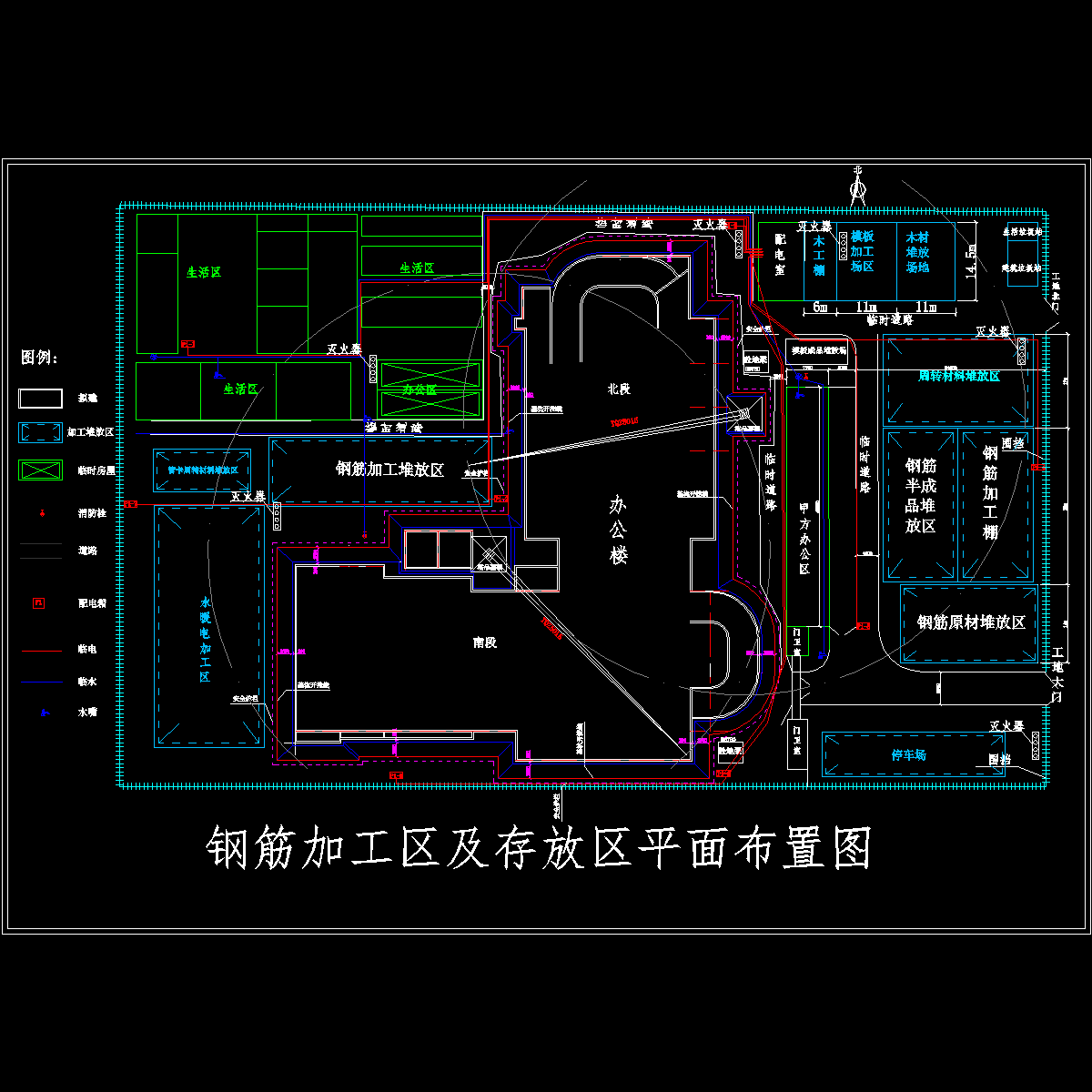

  • 钢筋加工区平面图.dwg
    钢筋加工区平面图.dwg
  • 预留孔的留设位置图.dwg
    预留孔的留设位置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
