地下2层大型地下室给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:202617.14平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水体制:雨污分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):30

附件详情

  • 给排水设计说明
  • 给排水平面图
  • 自动喷淋平面图
  • 室内消火栓供水系统原理图
  • 自动喷淋供水系统原理图
  • 集水坑大样图
  • 泵房给排水大样图

附件详情

总占地面积40207.16 m2,总建筑面积大约:202617.14m2,主要包括5个地上单体建筑、地下室及室外附属工程,其中4个单体建筑类别分别是A1、A2两栋为33层高层住宅,A3、A4两栋为40层高层住宅层住宅,地下室功能为Ⅰ类地下停车库;并包括一栋多层幼儿园建筑。
该资料范围包括 用地红线 范围内的室内外生活给水系统、排水系统、消防给水系统、小型排水构筑物。
,共7张。

泵房大样图

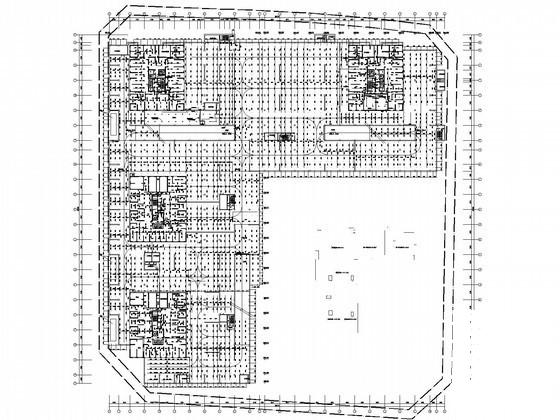

给排水平面图

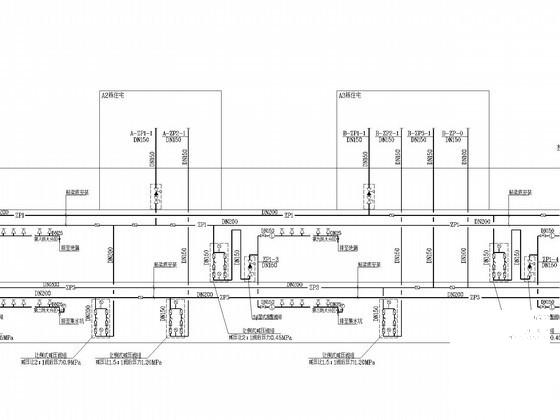

自动喷淋供水系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下2层大型地下室给排水CAD施工图纸 - 1
    第 1 张图
  • 地下2层大型地下室给排水CAD施工图纸 - 2
    第 2 张图
  • 地下2层大型地下室给排水CAD施工图纸 - 3
    第 3 张图
  • 地下2层大型地下室给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
