小区标准3层住宅楼给排水施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5966平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水
  • 大样节点:卫生间

附件详情

  • 无目录

附件详情

该项目为xx市xxx房地产开发有限公司xxxx园·A3户型4、11、12、13、19、29、31、45、56、65、66、68、73、81、82、83、159、161、177、197、199、209214号楼共三层,为两户,总建筑面积766.7平方米。该项目为低层住宅,耐火等级为二级。园区内消防统一考虑:设消防水箱、消防水池及泵房。其具体设计见园区内外线及各设计单项。本建筑室外消火栓用水(15L/S)由园区内室外消火栓提供。
设计内容包括红线以内的:生活给水系统、热水系统、排水系统、灭火器配置、雨水排除系统。
这份参考资料主要包括设计说明、一层~屋面给排水平面图、卫生间详图、给排水系统图及管井大样图 等。
设计说明分为两部分,设计者给出了卫生器具配件、排水管道及各种立管穿楼板或基础的留洞尺寸,同时给出了化粪池的详细设计,图纸内还有一张暖通设计说明。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

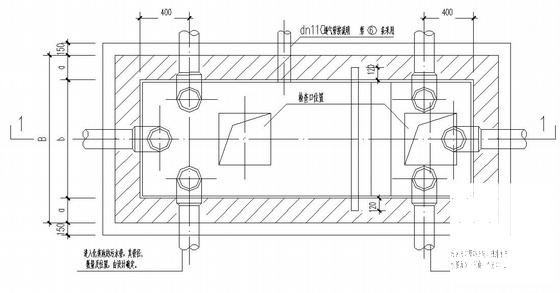

  • 住宅给排水图 - 1
    住宅给排水图 - 1

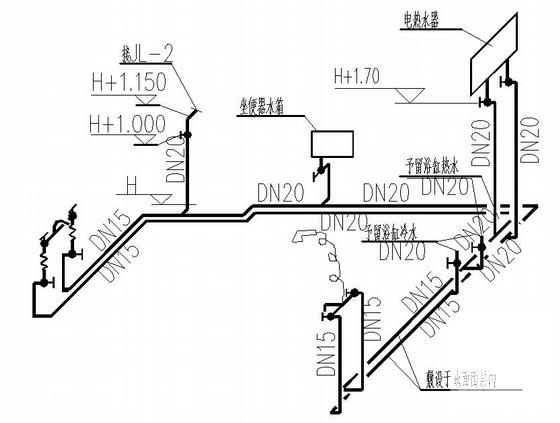

  • 住宅给排水图 - 2
    住宅给排水图 - 2
  • 住宅给排水图 - 3
    住宅给排水图 - 3
  • 住宅给排水图 - 4
    住宅给排水图 - 4
以上是部分截图,请下载附件后查看完整高清内容
