33层大型住宅小区全套弱电施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:4900000平方米
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:车库, 设备用房
  • 节点大样:线槽, 线管, 防雷接地
  • 安全防范:一级
  • 有线电视:B类
  • 监控图像等级:3级以上
  • 有线广播:服务性
  • 楼控系统规模:大型
  • 项目所在地:湖南
  • 弱电设计:视频监控系统, 出入口控制系统, 停车场管理系统, 建筑设备监控系统, 综合布线系统, 有线电视和卫星接收系统, 广播系统

附件详情

该项目为某大型住宅小区 弱电智能化 工程,总建筑面积为494106.72平方米,总计容面积为422762.10平方米。共包含17栋33层高层商住楼,一座幼儿园,一座大型地下车库;地下室用途为汽车库、设备用房;住宅部分集中控制中心位于17#楼一层物业管理中心,商业部分集中控制中心位于3#楼一层物业管理中心。本区采用控制中心报警系统。在地下一层设置小区总弱电机房一座,电话、网络、有线电视采用三网融合系统,光纤到户。
内容包括:弱电计说明,可视对讲系统图,可视对讲联网系统图,住宅区视频监控系统图,一卡通系统图,背景音乐系统图,弱电智能化点位表,室外弱电外线平面图,商住楼 弱电平面图 等。

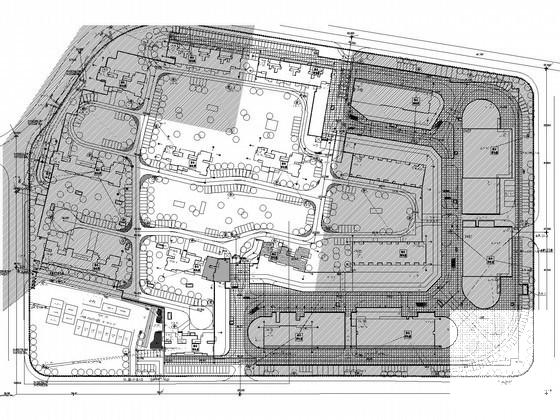

大型住宅小区一层弱电平面图

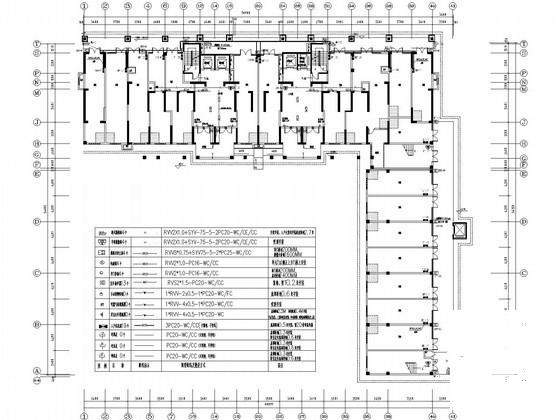

大型住宅小区8#一层弱电平面图

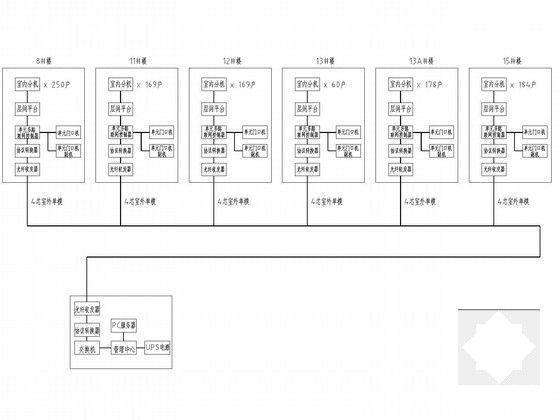

大型住宅小区可视对讲联网系统图

大型住宅小区可视对讲系统图

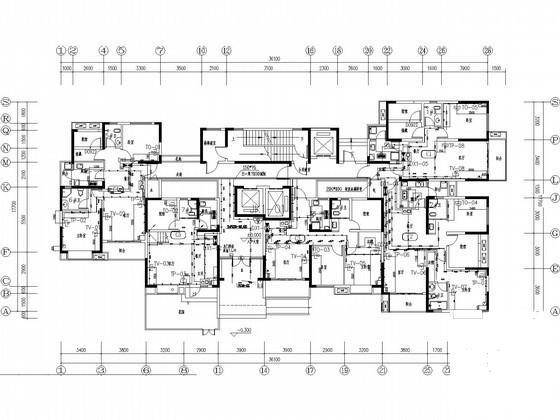

大型住宅小区三层弱电平面图

大型住宅小区视频监控系统图

大型住宅小区背景音乐系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 住宅小区弱电施工 - 1
    住宅小区弱电施工 - 1
  • 住宅小区弱电施工 - 2
    住宅小区弱电施工 - 2
  • 住宅小区弱电施工 - 3
    住宅小区弱电施工 - 3
  • 住宅小区弱电施工 - 4
    住宅小区弱电施工 - 4
  • 住宅小区弱电施工 - 5
    住宅小区弱电施工 - 5
  • 住宅小区弱电施工 - 6
    住宅小区弱电施工 - 6
  • 住宅小区弱电施工 - 7
    住宅小区弱电施工 - 7
  • 住宅小区弱电施工 - 8
    住宅小区弱电施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
