32层大型住宅小区全套电气施工图纸125张

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:119281平方米
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:125张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 节点大样:电缆,开关柜,变压器,其它
  • 负荷等级:一级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计: 供配电系统 ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

附件详情

  • 一、电气设计说明
  • 二、10/0.4KV变配电系统图
  • 三、变压器低压配电系统图
  • 四、高低压配电房及柴油发电机房设备布置图
  • 五、进线柜二次电路图
  • 六、计量柜二次电路图
  • 七、电压互感器柜二次电路图
  • 八、变压器柜二次电路图
  • 九、引出线柜二次电路图
  • 十、直流配电系统图
  • 十一、 竖向配电干线 系统图
  • 十二、配电箱系统图
  • 十三、 照明平面图
  • 十四、插座动力平面图
  • 十五、防雷接地平面图

附件详情

该附件是大型住宅小区全套电气图纸,总共125张。
工程总建筑面积119281平方米,由4栋住宅、2栋商业楼及一层地下室,并包含工程量清单。
1号楼建筑面积35428.31平方米,地下1层,地上30层。地上一层~3层局部为商铺,其它层为住宅。框架剪力墙结构。层高3.0/4.2/3.15米,建筑高度91.3米。属一类高层商住楼。
2号楼建筑面积37282.26平方米,地下1层,地上32层,属一类高层住宅建筑。框架剪力墙结构。层高3.0/4.2米,建筑高度97.30米。
3号楼建筑面积20960.5平方米,地下1层,地上28层。地上1层~3层局部为商铺其它层为住宅。框架剪力墙结构。层高3.0/3.6/3.15米,建筑高度85.300米。属一类高层商住楼。
4号楼建筑面积8897.29平方米,地下1层,地上18层,地上1层~3层局部为商铺,其它层为住宅。框架剪力墙结构。层高3.0米,建筑高度55.3米。属一类高层商住楼。
5号楼基地面积1648.60平方米,建筑面积3939.60平方米,地上3层,属多层商业建筑。独立基础框架结构。层高4.8/5.7/3.6米,建筑高度10.45米。
6号楼,建筑面积6057.84平方米,地上6层,属多层商业建筑。框架结构。建筑高度23.80米。
地下室建筑面积18212平方米,地下一层,停车401辆,属I类停车库。剪力墙结构,筏板基础,层高3.9米。
电气设计包含10/0.4KV变配电系统、380/220V配电系统设计、配线系统控制原理图设计、照明灯具布置、插座动力系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

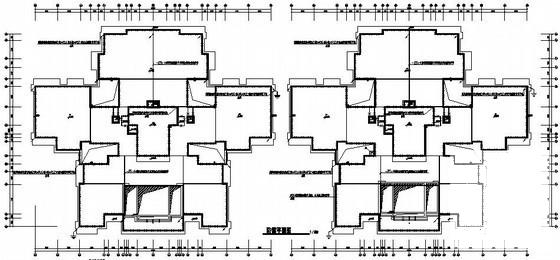

  • 小区电气施工图 - 1
    小区电气施工图 - 1

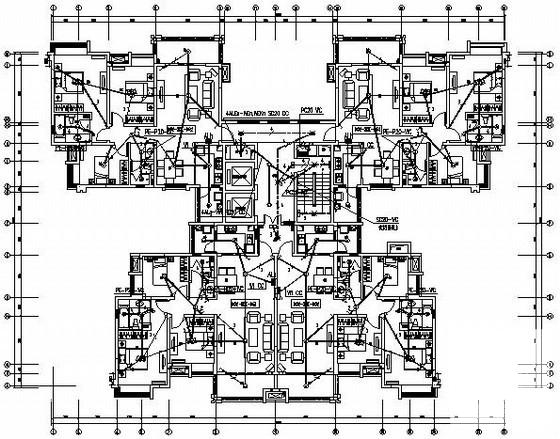

  • 小区电气施工图 - 2
    小区电气施工图 - 2
  • 小区电气施工图 - 3
    小区电气施工图 - 3
  • 小区电气施工图 - 4
    小区电气施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
