一类高层建筑强电及人防施工图纸(大院设计)

  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:42427.6平方米
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 强电设计:低压配电,电气照明
  • 弱电设计: 火灾自动报警系统 ,有线电视和卫星接收系统,信息网络系统
一类高层建筑强电及人防施工图(大院设计)
1、项目概要
(1)建筑分类:一类高层建筑,建筑的设计使用年限为50年。
(2)、抗震设防烈度:7度,结构类型:框剪结构。
(3)、总建筑面积42427.6平方米。
(4)、建筑层数:地上9层, 地下2层,建筑高度45.75米。
(5)、需要特别说明部分:
a 主要功能分布:地下二层有冷冻机房、消防水泵房、汽车库及人防。地下一层有变配电所、弱电机房、汽车库。一层有消防控制室。地上以上有商业、办公楼。
地下二层平战结合人防区域平时作为车库,战时作为六级二等人员掩蔽所和物资库。
2、 设计内容
(1) 该项目设计包括红线内的以下电气系统:
动力配电系统;照明配电系统; 防雷及接地系统;火灾自动报警系统;电视、电话、宽带网系统
(2) 与其它专业的分工:
a 室外景观照明由详见景观专业图纸。
b 有特殊设备的场所(例如:电梯机房),该资料仅预留配电箱并注明用电量。电梯井道内的动力照明由电梯公司设计安装,在距井道最高点和最低点0.5m以内各装一盏灯,
中间每隔7m的距离装设一盏灯,分别在机房的底坑设置控制开关。在底坑装一个井道电源插座,高度距底1.0m。
(3) 空调风机的控制由空调承包商负责设计。
(4) 柴油发电机房的消音及烟气处理由环保公司设计、施工。
(5) 其它弱电系统甲方根据需要另委托专业公司设计。

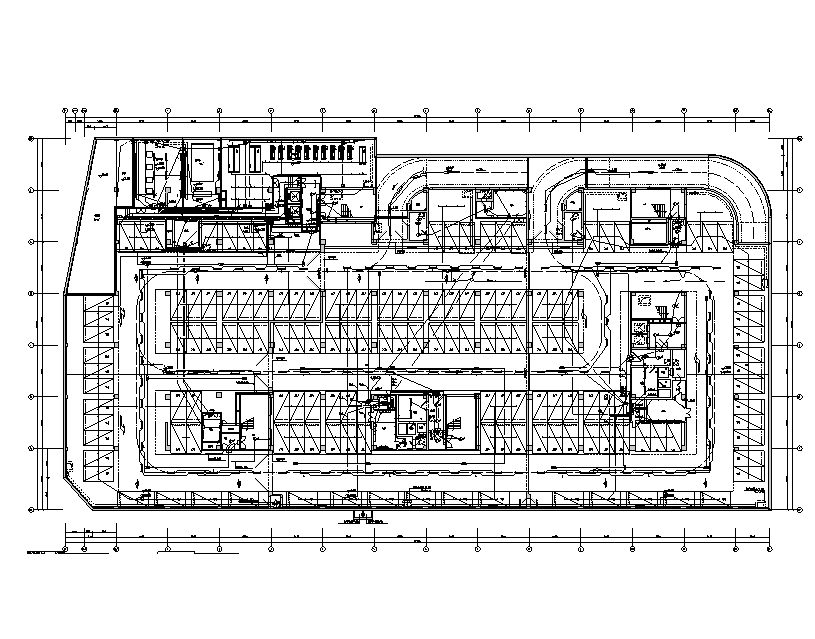

地下二层平面图

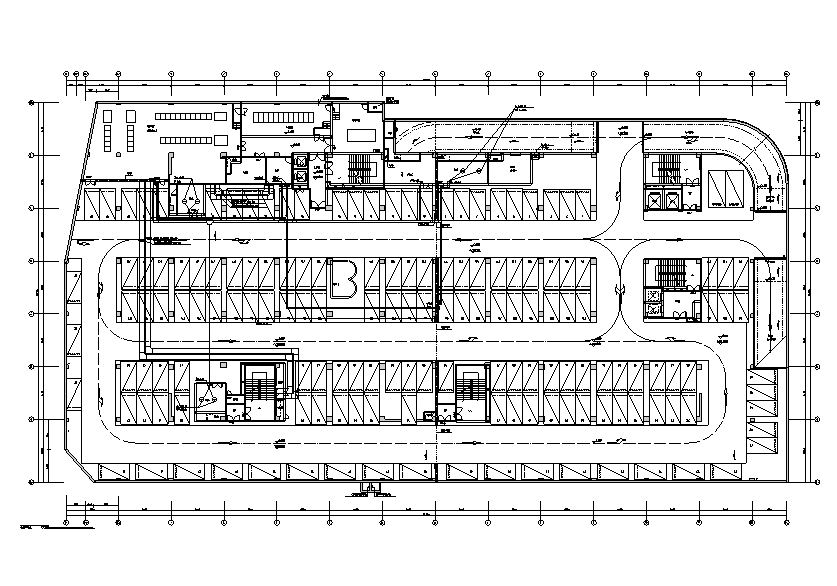

地下一层平面图

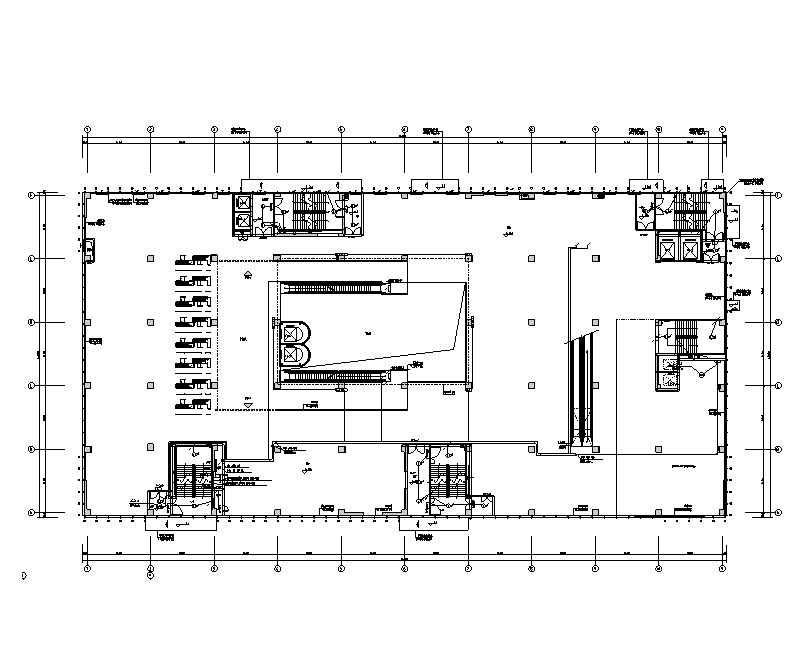

二层平面图

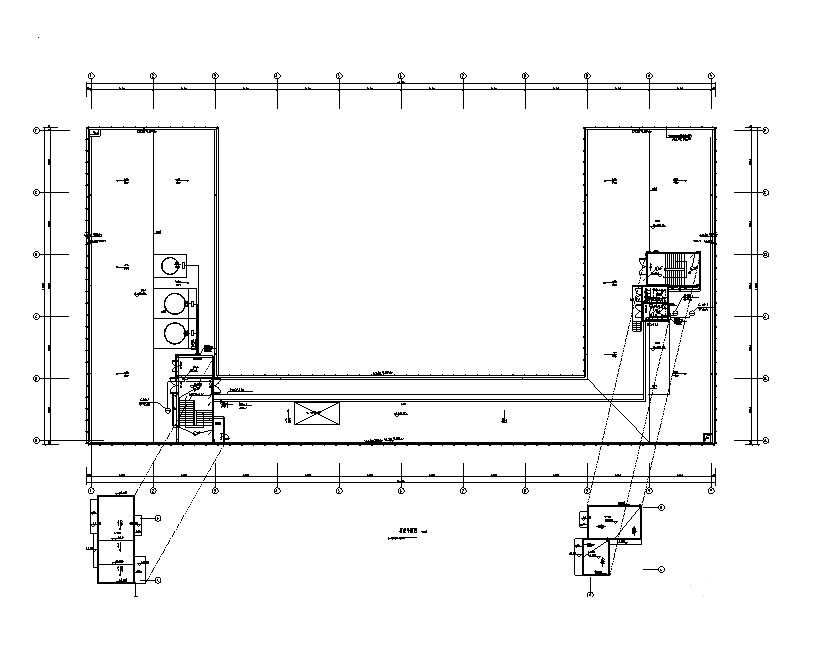

屋顶 防雷平面图

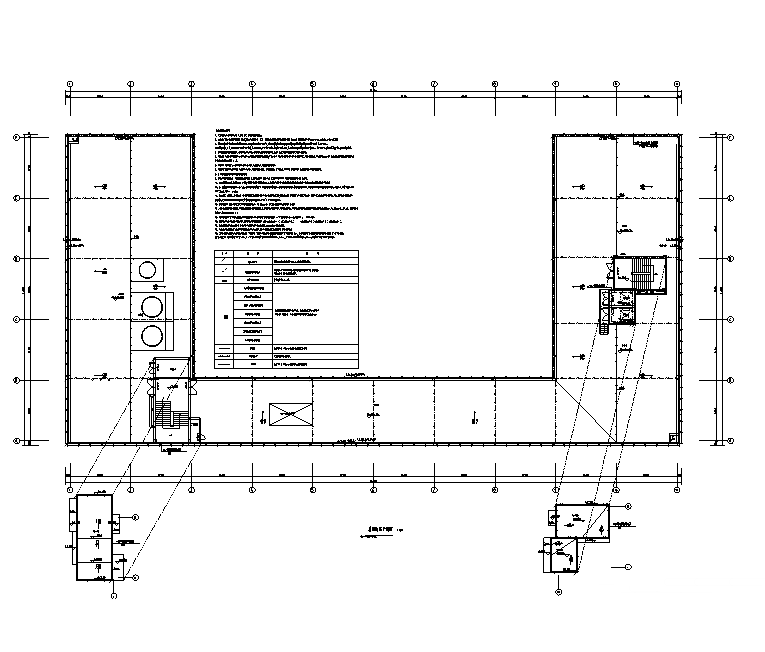

屋顶平面图
