高层建筑地下室人防通风设计施工图纸

一.设计依据
《人民防空地下室设计规范》(GB50038-2005)
《平战结合人民防空工程设计规范》(DB11/944-2013)
《车库建筑设计规范》(JGJ100-2015)
《汽车库、修车库、停车场设计防火规范》(GB50067-2014)
《人民防空工程设计防火规范》(GB50098-2009)
《建筑设计防火规范》(GB50016-2014)(版)
《建筑防烟排烟系统技术标准》(GB51251-2017)
《人民防空工程施工及验收规范》(GB50134-2004)
《建筑机电工程抗震设计规范》(GB50981-2014)
《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)
《通风与空调工程施工质量验收规范》(GB50243-2016)
二、平时通风设计
1.该项目地下三层局部平时为汽车库,考虑平战结合的原则,汽车库内设计了平时通风及排烟与战时通风系统相结合的系统。
2.排风系统采用排风兼排烟系统的形式,选用双速高温排烟混流风机,风机风量按照排烟量与排风量的各自计算值选取。排烟量按照《汽车库、修车库、停车场设计防火规范》表8.2.5要求,汽车库的净高为3.600米,每个防烟分区排烟量大于31500m/h。排风量按照换气次数法,层高按3米计算,换气次数为6次/h。
3.进风系统采用补风兼排烟补风系统的形式,选用混流风机,风机风量按照排烟补风量与排风补风量的计算大值选取。排烟补风量按照不小于排烟量50%计算。排风补风量按照不小于排风量的80%计算。
4.每个防火分区内按照不超2000平米原则划分了防烟分区,每个防烟分区之间设置挡烟垂壁。
该资料包含: 人防通风设计说明 ,1#防护单元人防通风系统原理图,移动电站人防通风系统原理图,2#防护单元人防通风系统原理图,3#防护单元人防通风系统原理图,1#防护单元设备表及人防机房口部详图,2#防护单元设备表及人防机房口部详图,3#防护单元设备表及人防机房口部详图,移动电站设备表及机房详图.........
(全套资料点击 综合楼采暖_通风及防排烟施工图2020
图纸展示:

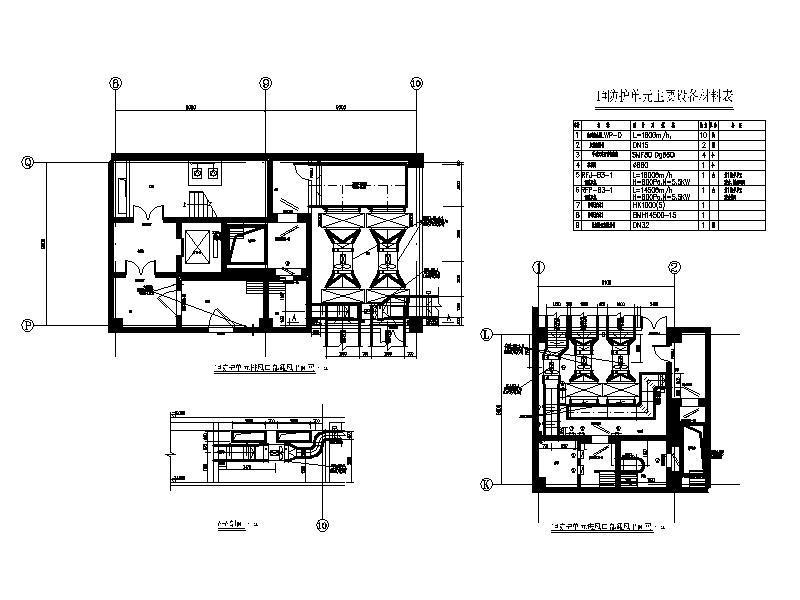

1#防护单元设备表及人防机房口部详图
2#防护单元设备表及人防机房口部详图

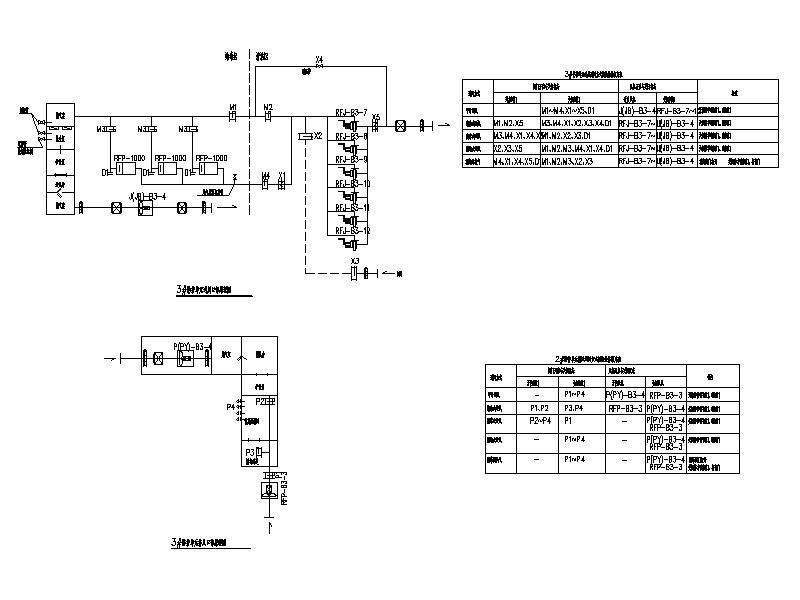

3#防护单元人防通风系统原理图

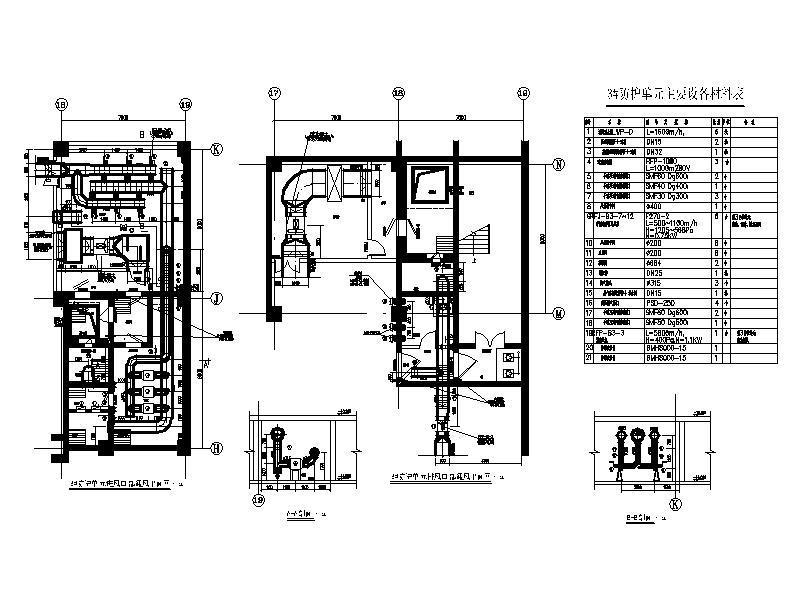

3#防护单元设备表及人防机房口部详图

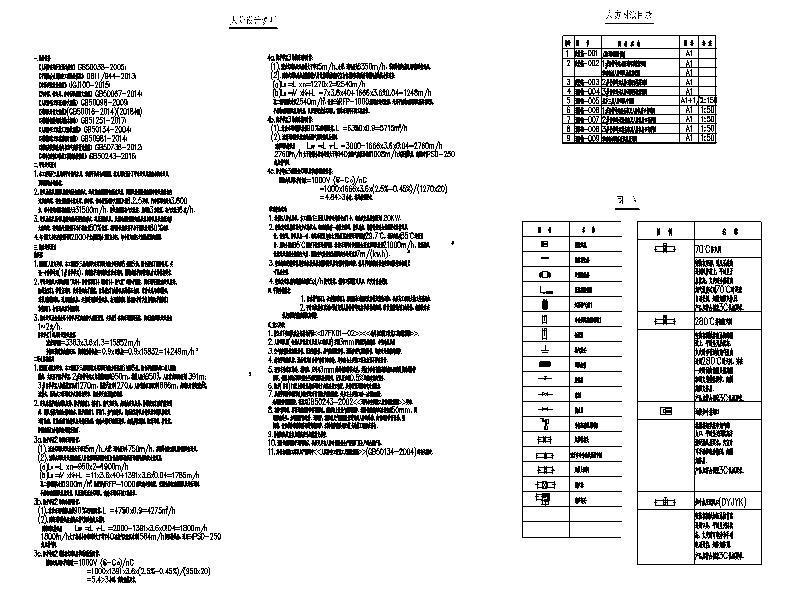

人防通风设计说明
移动电站设备表及机房详图
