高层酒店电气施工图纸cad平面图

资料简介
赚取积分

建筑类别：宾馆,酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：25层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
负荷等级：一级,二级,三级
防雷等级：第三类
火灾保护分级：一级
有线电视：D类
接地方式：TN-S
项目所在地：贵州

该附件贵州某高层酒店电气施工图，设计范围包括： 1.低压配电系统;动力配电及控制系统、照明配电系统、建筑物防雷、接地系统。 2.客房、包房等需要装修效果要求的照明、插座业主在满足相关规范的前提下二次深化设计。 3.根据《贵州省公共建筑能耗监测技术要求》本建筑应设置建筑能耗监测监控系统。 4.该资料中,消防弱电系统布置到具体点位,其余电视、电话、网络系统、门禁对讲系统、闭路电视监控系统、安防系统。等具体组成以由甲方另行委托专业弱电、智能化相关部门及各运营商设计。

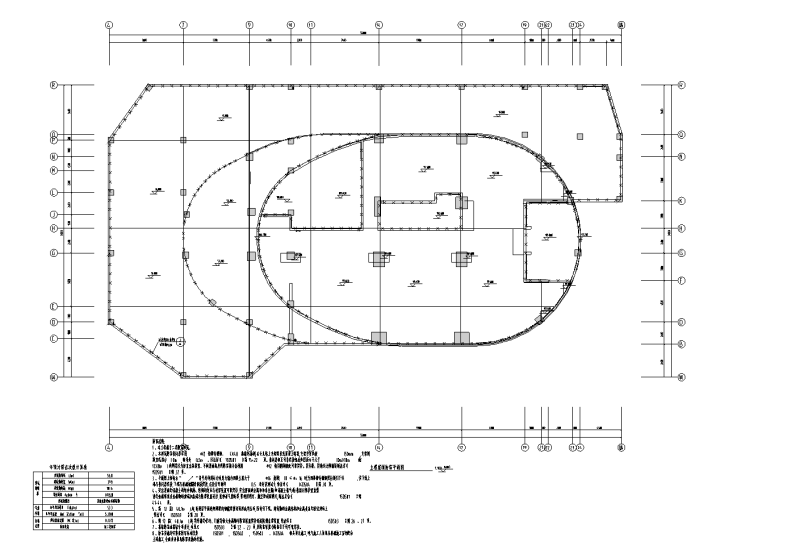

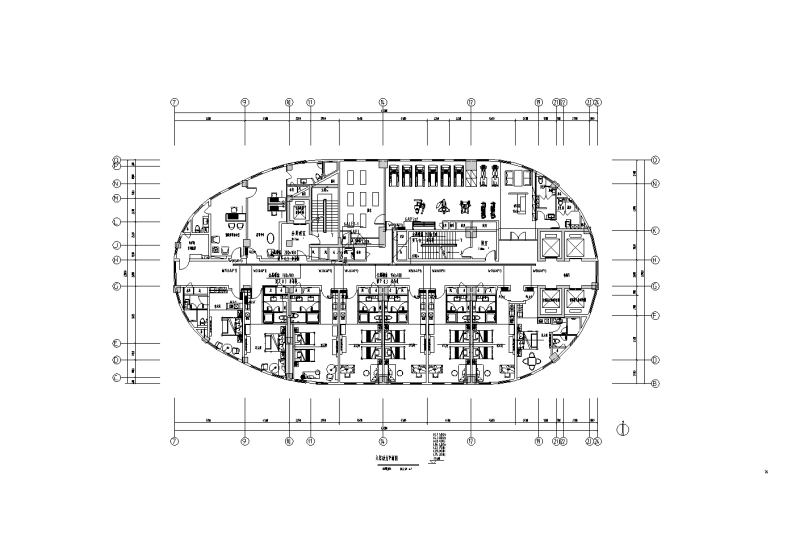

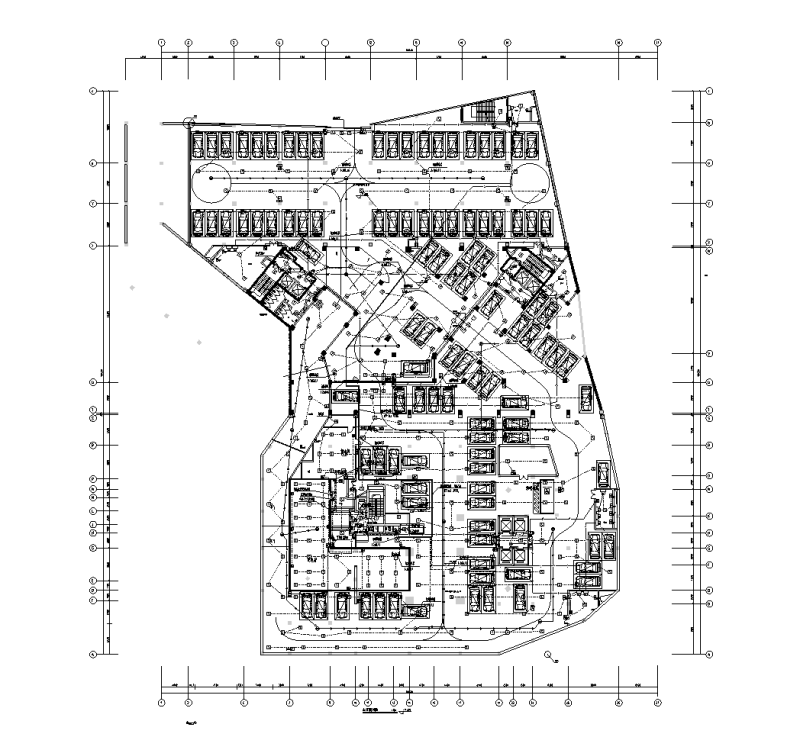

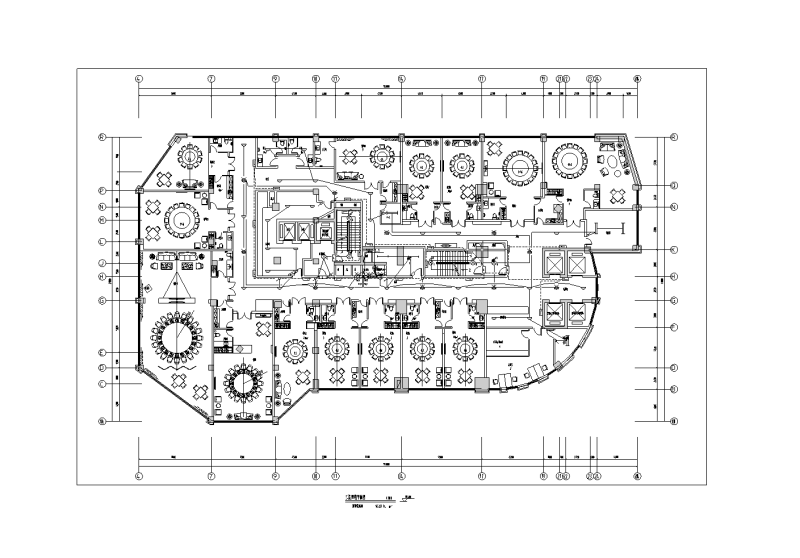

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
