11层酒店工程电气施工设计图纸平面图

  • 建筑类别:酒店
  • 建筑设计面积:22829.58平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:三级
  • 项目所在地:广东
项目概要:该项目为广东省酒店工程 电气施工图 ,二类高层综合楼。地上11层,为酒店用途,地下1层,部分为人防,平时作停车库使用;其余为停车库、10KV变、配电所,消防风机房,水泵房等设备房;首层设消防控制室;屋顶设电梯机房、消防水箱;建筑设计结构形式为框架剪力墙结构,现浇混凝土楼板;建筑面积 22829.58 平方米 ;建筑高度45.8m 。
设计范围:
1.照明动力配电系统;2.建筑物防雷接地系统;3.消防自动报警及联动系统;
低压配电设计范围:由市政引入该项目的一路10KV 电缆线路及高、低、变压室属于城市供电部门负责范围,不在该资料范围内;该资料只提供低压配电室出线至用电设备段线路;电源分界点为该项目公用低压配电室电源柜出线。
部分图纸展示:


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 五至十层照明平面图
    五至十层照明平面图

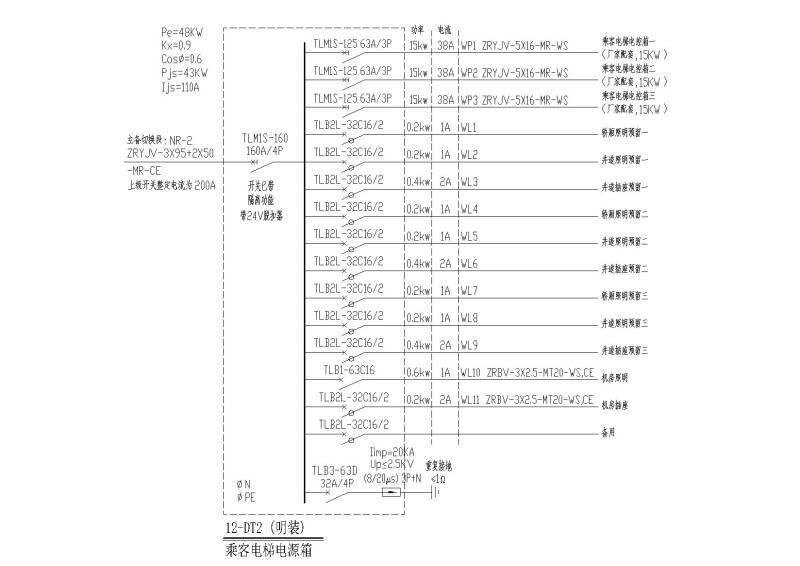

  • 乘客电梯电源箱
    乘客电梯电源箱
  • 地下车库动力平面图
    地下车库动力平面图
  • 二(四,六,八,十)层照明配电箱一
    二(四,六,八,十)层照明配电箱一

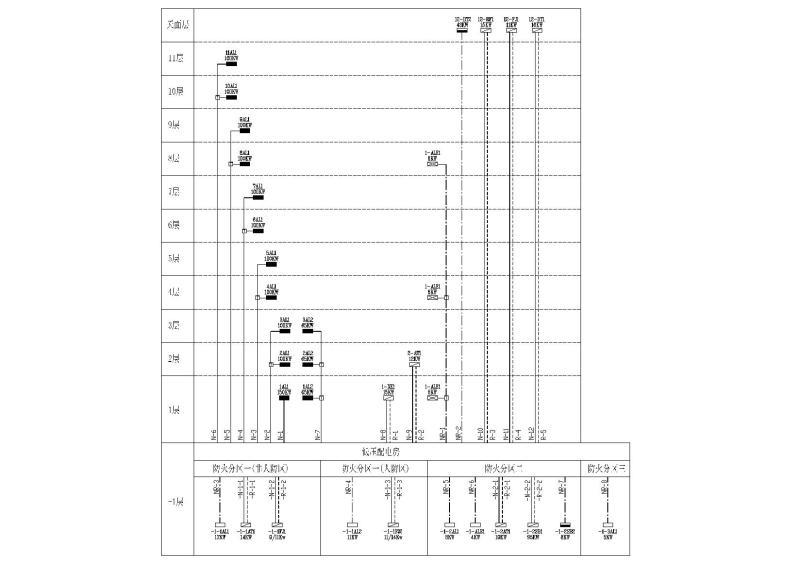

  • 配电干线示意图
    配电干线示意图
  • 十一层照明平面图
    十一层照明平面图
以上是部分截图,请下载附件后查看完整高清内容
