学校宿舍1号楼给排水施工图纸,平面图

  • 建筑类别:教育,其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:贵州
项目概要:该项目为 贵州省学校学生宿舍1号楼 给排水施工图 (含大样图) 。建筑高度:22.8m;建筑类别:多层公共建筑;耐火等级:二级。抗震烈度为6度,设计使用年限为50年。
设计范围包括:
1 生活给水系统。
2 热给水系统。
3 室内消火栓给水系统。
4 生活污、废水排水系统。
5 雨水排水系统、冷凝水排水系统。
6 建筑灭火器配置。
部分图纸展示:

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

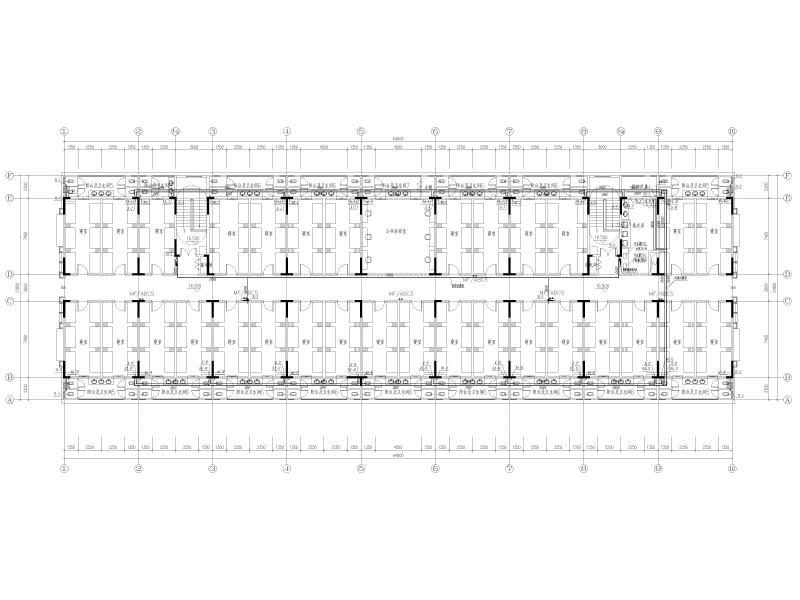

  • 一层给排水平面图
    一层给排水平面图
  • 六层给排水平面图
    六层给排水平面图

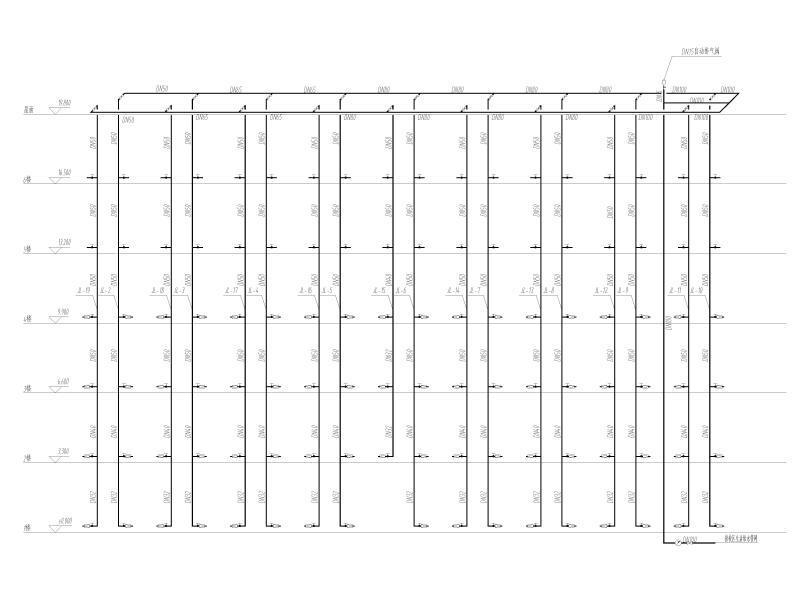

  • 给水系统原理图
    给水系统原理图

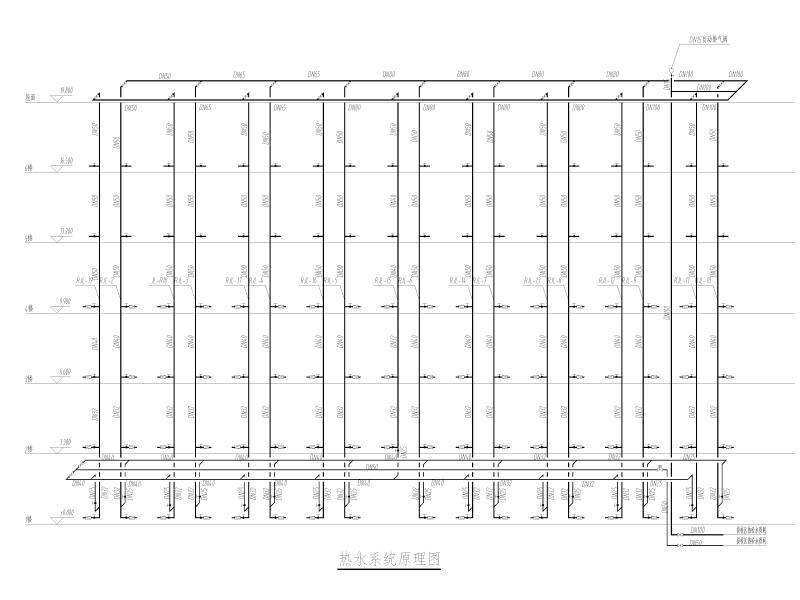

  • 热水系统原理图
    热水系统原理图
  • 宿舍卫生间给排水大样图
    宿舍卫生间给排水大样图
以上是部分截图,请下载附件后查看完整高清内容
