果蔬基地农产品中心钢结构施工图纸_28张cad平面布置图
-
建筑类别：商业,农业建筑
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：28张
-
设计年代：近代
该附件为：果蔬基地农产品中心钢
结构施工图
2020 28p，格式为CAD版本。
一、简介：
钢柱、热轧钢梁、零星构件均为Q235B
二、目录：
钢结构设计总说明、基础平面布置图、锚栓平面布置图、钢柱平面布置图、标高3.00处梁平面布置图、屋面构件布置图、屋面檩条布置图等28p
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

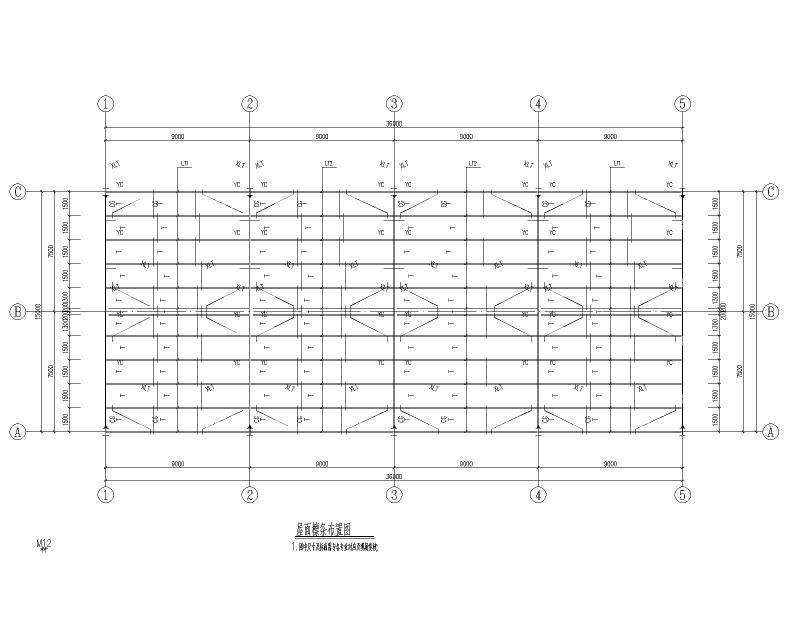

屋面檩条布置图 -

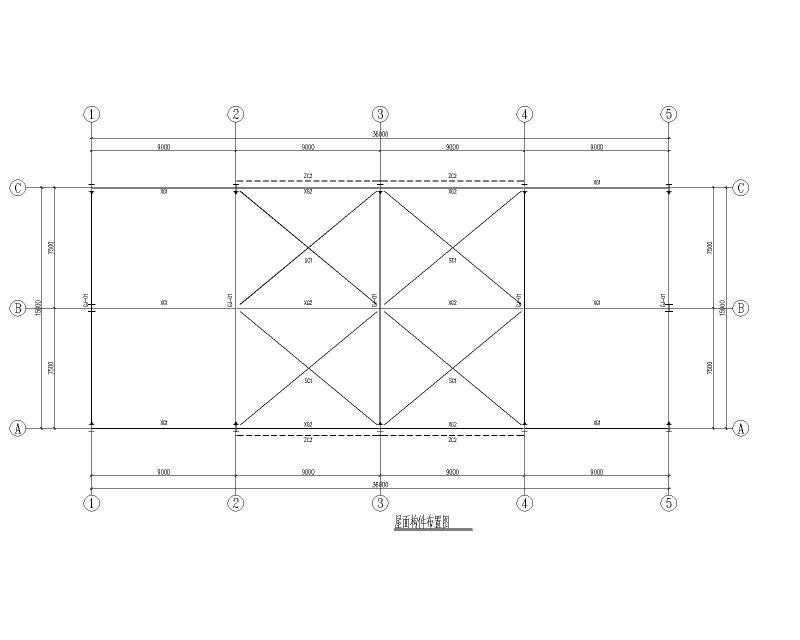

屋面构件布置图 -

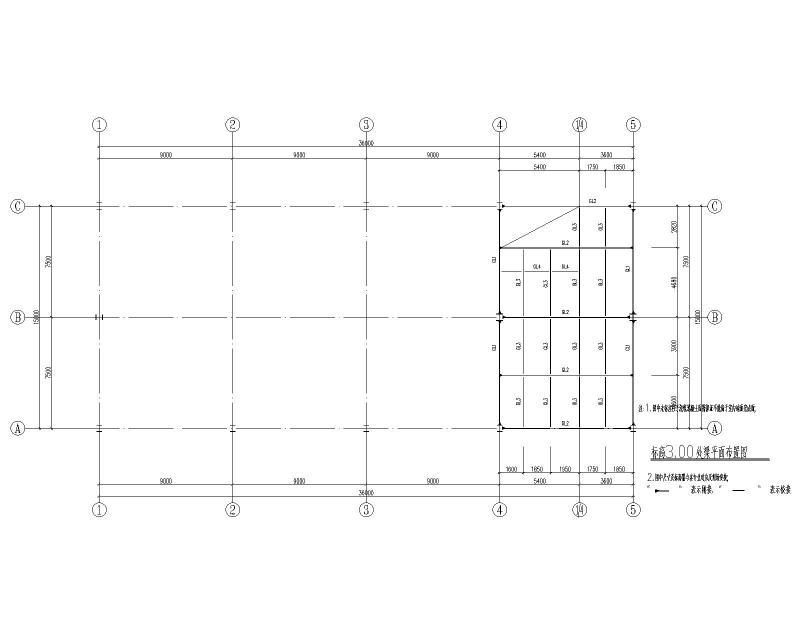

标高3.00处梁平面布置图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：4.81 MB
- 收藏次数：0
-
文件名称：
附件-996887866877679775.rar
