4层通信枢纽生产楼装修及改造电气施工图纸cad平面图

资料简介
赚取积分

建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：9268.74平方米
建筑地上层数：4层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
负荷等级：一级,三级
接地方式：TN-S
项目所在地：重庆
强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全

设计总说明：1、项目概况：该项目为 重庆省多层通信枢纽生产楼装修及改造电气施工图 2021 ；该项目总建筑面积:9268.74m，地上4层，建筑高度18.6m，为多层通信枢纽建筑；辅助楼：207.35m，地上1层，建筑高度3.6m,为多层公共建筑；建筑耐火等级为一级,该项目生产楼为框架结构，网球辅助楼及大门为砖混结构建筑合理使用年限为50年。

2、设计范围：

1、三层办公区、过道、电力电池室、卫生间等室内照明、应急照明，插座等管线敷设。办公区综合布线管线敷设。

2、四层电力电池室、IDC机房、自用机房、过道等照明、应急照明、插座等管线敷设。

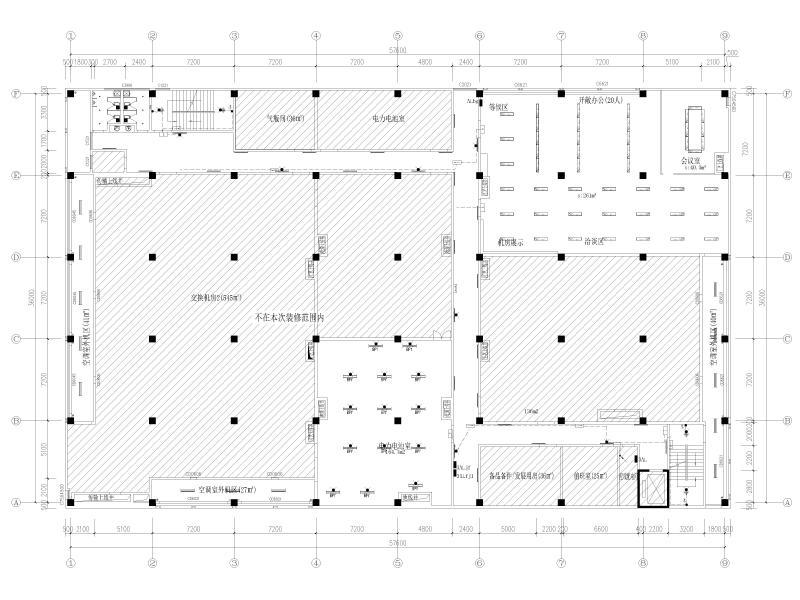

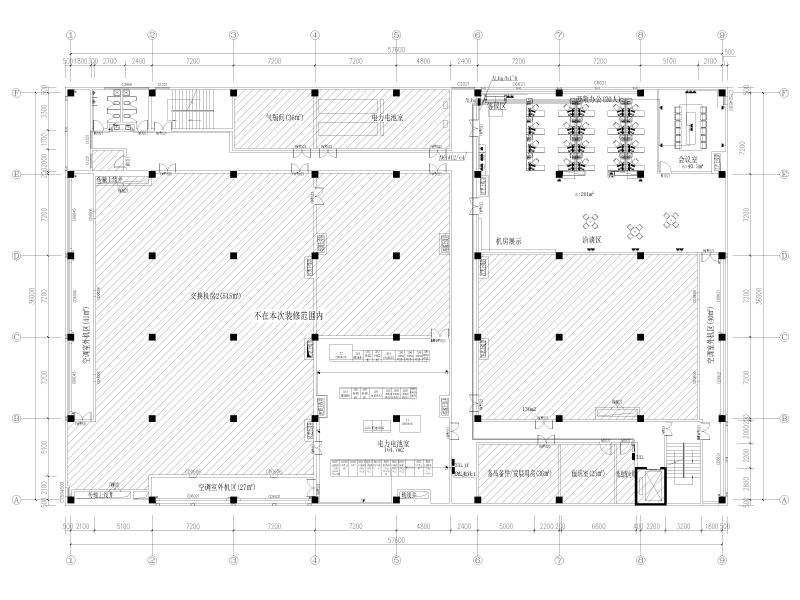

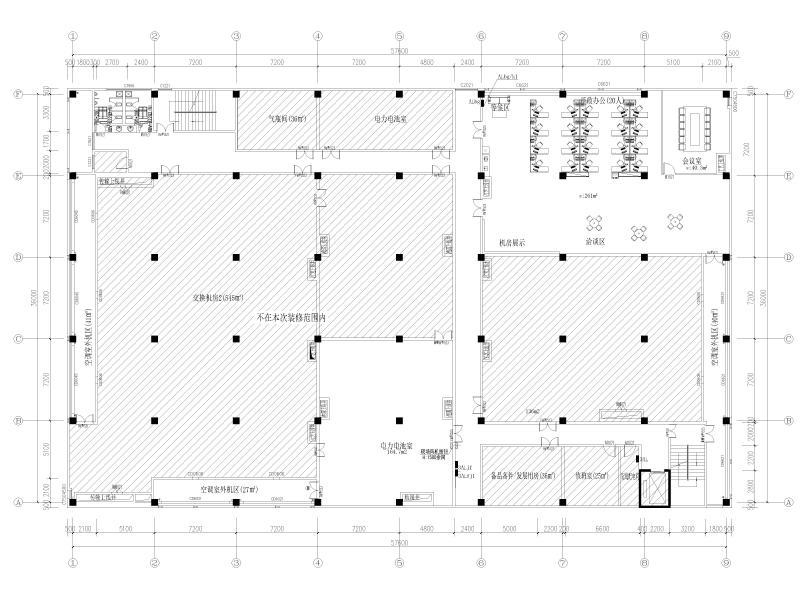

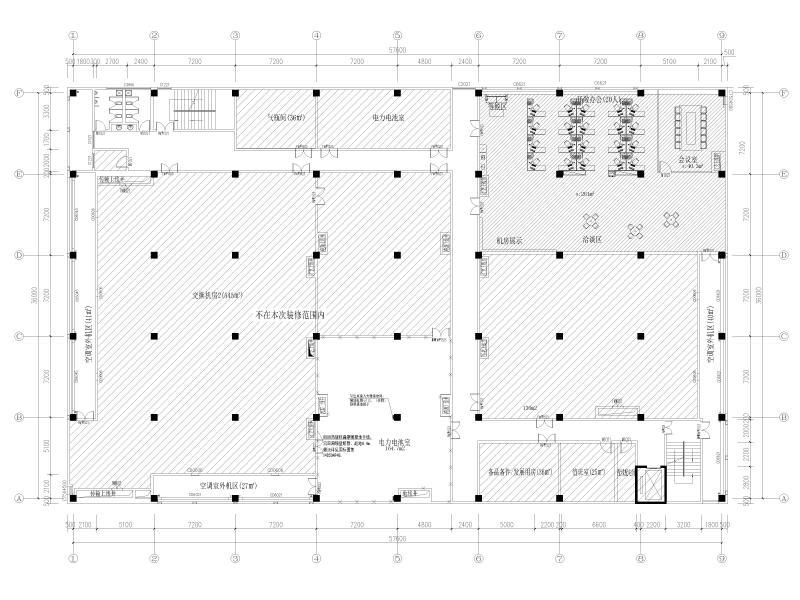

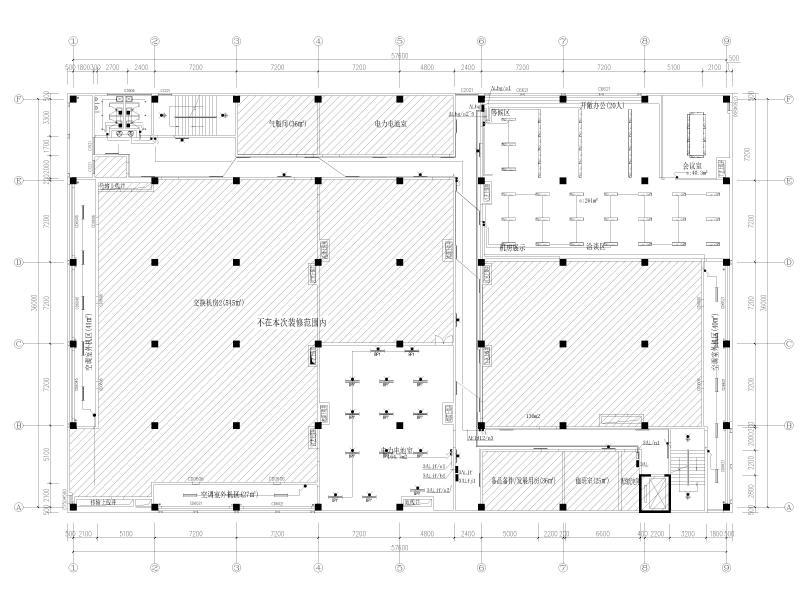

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
