3层培训中心采暖及通风设计(建筑节能计算书)

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2898.01平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:热水辐射
  • 项目所在地:青海

附件详情

  • 建筑节能计算书
  • 建筑节能设计专篇
  • 采暖通风设计说明
  • 热媒集配装置图
  • 采暖埋地管道安装示意图
  • 采暖系统图
  • ......

附件详情

该项目建筑面积为2898.01平方米,系统热源来自院内锅炉房,采暖供回水温度为55~45°C低温热水,采暖系统定压由锅炉房统一考虑。采暖系统热负荷为90.57KW。
该项目采用集中供热,共用立管的独立系统。户内低温地面辐射形式进行供暖,利用室内地面做为供暖时的散热表面;该项目供暖形式为双管下供下回式系统。
其中地面绝热层采用模塑聚苯乙烯泡沫塑料板(EPS),规定如下:
①楼层之间楼板上的绝热层δ≥20mm;②与土壤或不供暖地下室相邻的楼板上的绝热层δ≥30mm;③与室外空气相邻的楼板上的绝热层δ≥40mm......

,图纸共10张。

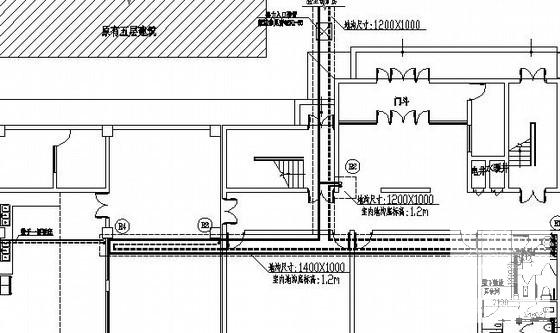

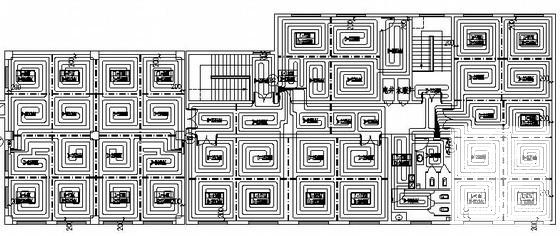

一层管道平面图

热媒集配装置图

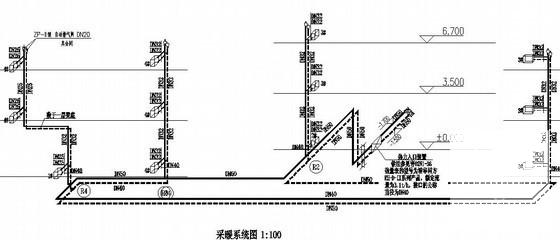

采暖系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 建筑节能设计计算书 - 1
    建筑节能设计计算书 - 1
  • 建筑节能设计计算书 - 2
    建筑节能设计计算书 - 2
  • 建筑节能设计计算书 - 3
    建筑节能设计计算书 - 3
以上是部分截图,请下载附件后查看完整高清内容
