5层单元楼地暖系统施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：5250.756平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：热水辐射
附件详情
本图纸为某单元楼地暖系统图，包括，各层采暖设计平面图，采暖及通风设计说明，采暖导入口热计量系统图，管道密集处隔热做法图，采暖入户及各层分集水器
平面布置图
等等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

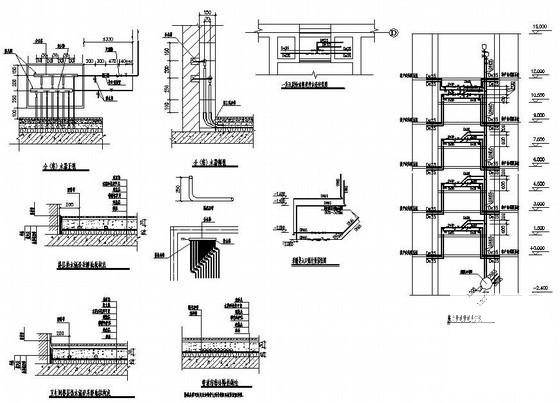

地暖施工图纸 - 1 -

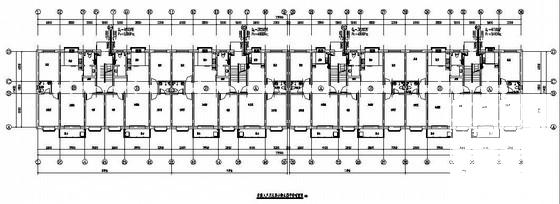

地暖施工图纸 - 2 -

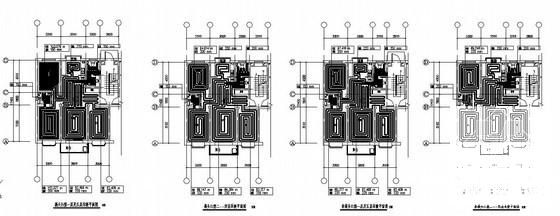

地暖施工图纸 - 3 -
地暖施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.66 MB
- 收藏次数：0
-
文件名称：
附件-995799858886786879.rar
地暖施工图纸下载
